タッチコネクターファイブ Hタイプ シングルバンジョー

タッチコネクターファイブ Hタイプ シングルバンジョー
未確定：候補が12型番あります。
数量：

商品情報

外形図

外形図

製品仕様

外観

タッチコネクターファイブ Hタイプ共通の仕様

使用流体圧縮空気工業用水
使用温度範囲-5～+60℃+5～+40℃
最高使用圧力1MPa0.3MPa
適用チューブエルフレックスチューブ
LE、LE-S、ALE
カバーチューブ CTP
  • ※ 工業用水圧はウォーターハンマーを考慮しております。
  • ※ 上記の圧力数値は常温時（20℃）に測定したものです。工業用水使用の際は工業用水使用可能なチューブをご選定ください。
  • ※ 凍結無き事。


■主要部品材質

構造図

構造図

注1）おねじタイプはシール加工が施されています。

Part NO.部品名材質
（1）リリースリング難燃性PBT樹脂
（2）ガイド難燃性PBT樹脂
（3）リングパッキンニトリルゴム
（4）スパッタキャップC3604（黄銅）
（5）ロックリングステンレス
（6）本体C3604（黄銅）
（7）メイルアダプターC3604（黄銅）
（8）ストップリングステンレス
（9）Oリングニトリルゴム

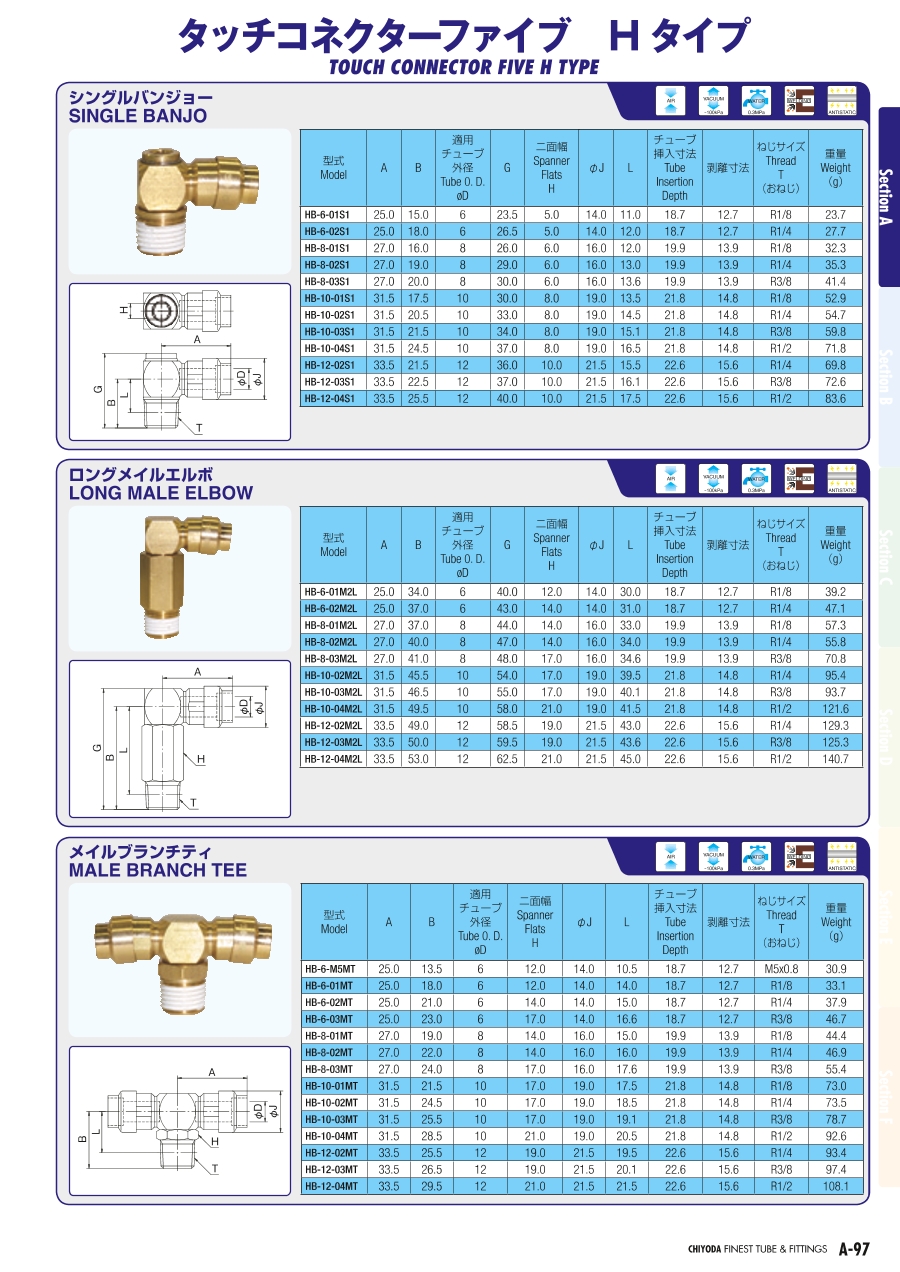

規格表

型番AB適用チューブ外径
φD		G二面幅
H		φJLチューブ挿入寸法剥離寸法ねじサイズ
T
（おねじ）		重量
（g）
HB-6-01S125.015.0623.55.014.011.018.712.7R1/823.7
HB-6-02S125.018.0626.55.014.012.018.712.7R1/427.7
HB-8-01S127.016.0826.06.016.012.019.913.9R1/832.3
HB-8-02S127.019.0829.06.016.013.019.913.9R1/435.3
HB-8-03S127.020.0830.06.016.013.619.913.9R3/841.4
HB-10-01S131.517.51030.08.019.013.521.814.8R1/852.9
HB-10-02S131.520.51033.08.019.014.521.814.8R1/454.7
HB-10-03S131.521.51034.08.019.015.121.814.8R3/859.8
HB-10-04S131.524.51037.08.019.016.521.814.8R1/271.8
HB-12-02S133.521.51236.010.021.515.522.615.6R1/469.8
HB-12-03S133.522.51237.010.021.516.122.615.6R3/872.6
HB-12-04S133.525.51240.010.021.517.522.615.6R1/283.6

型番リスト

表示件数
  • 1
    • 型番
    HB-6-01S1
    HB-6-02S1
    HB-8-01S1
    HB-8-02S1
    HB-8-03S1
    HB-10-01S1
    HB-10-02S1
    HB-10-03S1
    HB-10-04S1
    HB-12-02S1
    HB-12-03S1
    HB-12-04S1

    適用チューブ外径1

    (φ)

    ねじサイズT

    		最小発注数量
    6
    R1/8
    1個
    6
    R1/4
    1個
    8
    R1/8
    1個
    8
    R1/4
    1個
    8
    R3/8
    1個
    10
    R1/8
    1個
    10
    R1/4
    1個
    10
    R3/8
    1個
    10
    R1/2
    1個
    12
    R1/4
    1個
    12
    R3/8
    1個
    12
    R1/2
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    768円
    ( 845円 )
    6日目
    813円
    ( 894円 )
    6日目
    882円
    ( 970円 )
    6日目
    980円
    ( 1,078円 )
    6日目
    945円
    ( 1,040円 )
    6日目
    956円
    ( 1,052円 )
    6日目
    967円
    ( 1,064円 )
    6日目
    1,048円
    ( 1,153円 )
    6日目
    1,129円
    ( 1,242円 )
    6日目
    1,145円
    ( 1,260円 )
    6日目
    1,182円
    ( 1,300円 )
    6日目
    1,216円
    ( 1,338円 )
    6日目
  • 1

    • 詳細情報

    基本情報

    溶接環境で使用可能な金属製ワンタッチ継手。
    【特長】
    ・外装オール金属タイプ。
    ・丈夫で、溶接スパッタ（火花）の降りかかる箇所等に最適。
    ・全機種に型式表示。
    ・レーザーマーキング加工により型式、配管をらくらく識別。
    ・新型ロックリングを採用し、配管の操作性が向上。
    ・オネジ部にはシール加工済み。
    【用途】
    ・2層、3層チューブ用金属キャップ付。
    ・スパッタチューブの内管に降りかかる溶接スパッタ（火花）を完全にシャットアウト使用のスパッタ。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    タッチコネクターファイブ Hタイプ シングルバンジョーのレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q水は使用出来ますか？
    A
    工業用水は使用可能です。
