タッチコネクター Hタイプ ユニオンティ
- 通常単価(税別)
- 1,198円～1,573円
- 税込単価
- 1,318円～1,730円
溶接環境で使用可能な金属製ワンタッチ継手。【特長】・Oリングシール採用で優れた...
詳細情報を確認する- 本体材質
- 黄銅
- ねじ部材質
- C3604(黄銅）
- シール材材質
- NBR（ニトリルゴム）
- 周囲温度 (℃)
- -5::60
- 継手種類
- ユニオン 同径
- ユニオン 同径
- ユニオンティHタイプ
- 種類
- タッチコネクター
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 適用チューブ | エルフレックス、LE、LE-S、ALE、カバーチューブCTP | |
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | 本体 金属タイプ 樹脂タイプ | C3604（黄銅） ポリアセタール |
| （2） | メイルアダプター | C3604（黄銅） |
| （3） | ロックリング | 標準タイプ：C3604（黄銅） |
| （4） | リリースレバー | 亜鉛合金 |
| （5） | ストッパー | 亜鉛合金 |
| （6） | ストップリング | SUS（ステンレス） |
| （7） | Oリング | NBR（ニトリルゴム） |
| （8） | スプリング | ピアノ線（三価クロメート） |

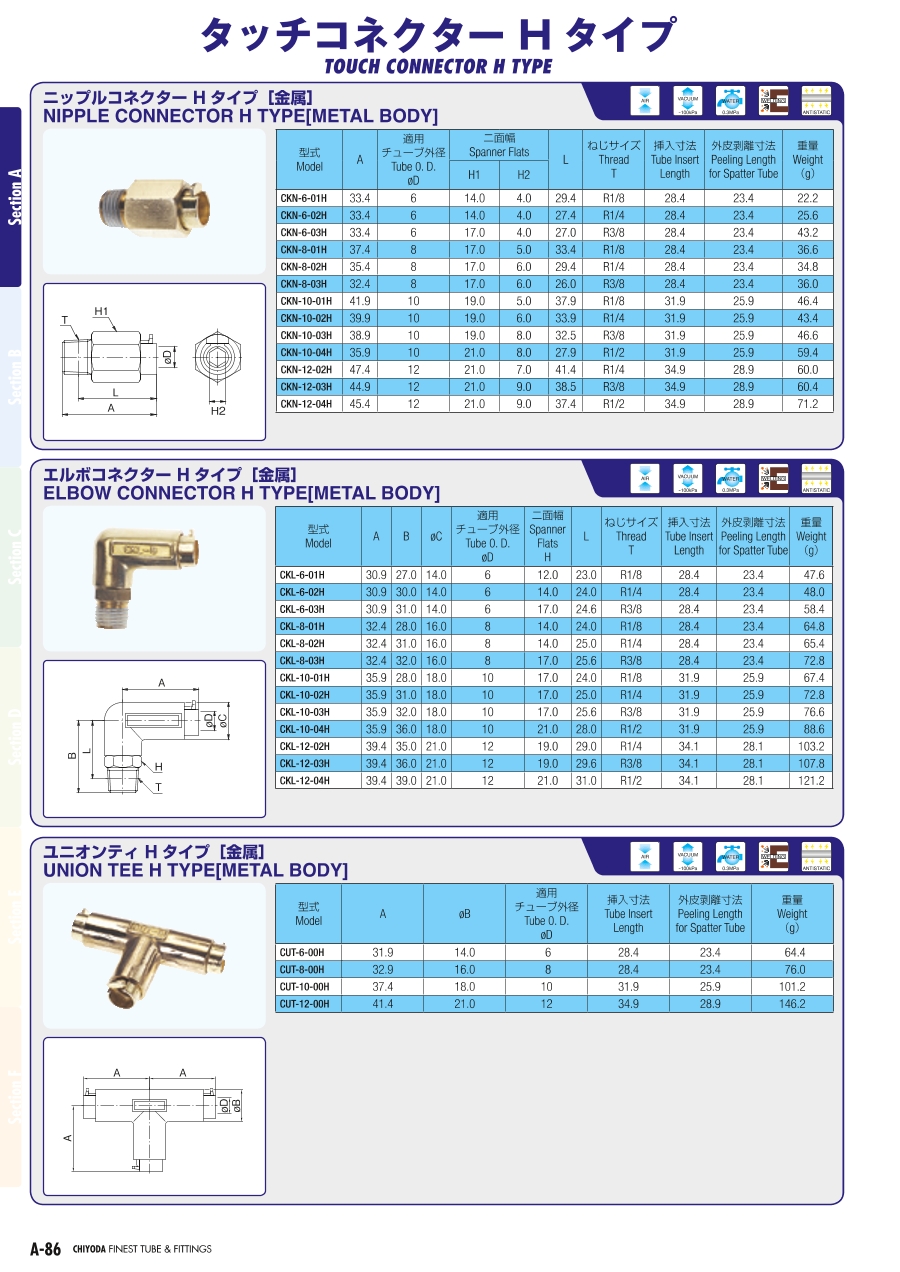

規格表
| 型番 | A | φB | 適用チューブ外径 φD | 挿入寸法 | 外皮剥離寸法 | 重量 （g） |
|---|---|---|---|---|---|---|
| CUT-6-00H | 31.9 | 14.0 | 6 | 28.4 | 23.4 | 64.4 |
| CUT-8-00H | 32.9 | 16.0 | 8 | 28.4 | 23.4 | 76.0 |
| CUT-10-00H | 37.4 | 18.0 | 10 | 31.9 | 25.9 | 101.2 |
| CUT-12-00H | 41.4 | 21.0 | 12 | 34.9 | 28.9 | 146.2 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,198円 ( 1,318円 ) | 6日目 |
1,371円 ( 1,508円 ) | 6日目 |
1,573円 ( 1,730円 ) | 6日目 |
詳細情報
基本情報
溶接環境で使用可能な金属製ワンタッチ継手。
【特長】
・Oリングシール採用で優れた気密性。
・特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と耐久性を誇る。
・金属キャップを標準装備しており、スパッタの降りかかる溶接環境に最適。
・多層チューブ使用のスパッタ環境で、チューブと継手の接続部分のインナーチューブの露出を防ぐ。
【用途】
・スパッタの降りかかる溶接環境に。
商品担当おすすめ
千代田通商
エルフレックス 耐スパッタ防止用ポリウレタンチューブ
難燃性の外皮があり、接続時には外皮を剥いていただきます。インナーチューブに耐水性ポリウレタンチューブを使用しており、工業用水も使用可能です。
