タッチコネクターFUJI Hタイプ 鍛造メイルエルボ（工業用水使用可）
- 通常単価(税別)
- 624円～986円
- 税込単価
- 686円～1,085円
溶接環境で使用可能な金属製ワンタッチ継手。【特長】・回転ロックリングを採用し、...
詳細情報を確認する
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 工業用水圧はウォーターハンマーを考慮しております | ||
| 適用チューブ | エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP | |
- ※ ボディー材質が亜鉛合金製は圧縮空気にのみ適用（ボディーカラーシルバータイプ）
- ※ 凍結無き事。
材質
構造図
注1）雄ねじタイプにはシール加工が施されています。
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | ボディ ニップル、ユニオン、 バンジョー、その他 | C3604（黄銅） 亜鉛合金 |
| （2） | リリースリング | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | ストップリング | SUS（ステンレス） |
| （5） | Oリング | NBR（ニトリルゴム） |

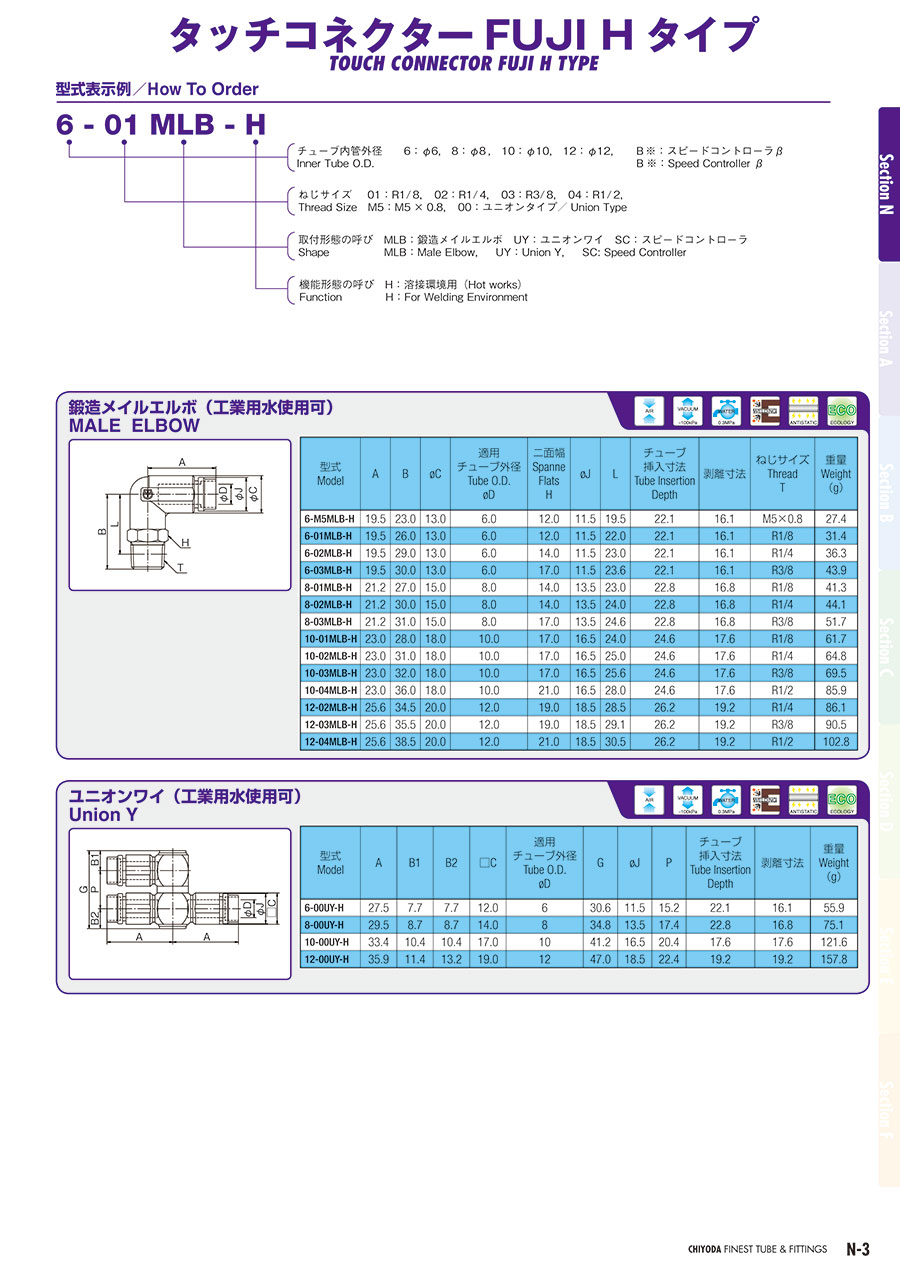

規格表
| 型式 | A | B | φC | 適用 チューブ 外径 φD | 二面幅 H | φJ | L | チューブ 挿入寸法 | 剥離寸法 | ねじサイズ T | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-M5MLB-H | 25.3 | 23.0 | 13.0 | 6.0 | 12.0 | 11.5 | 19.5 | 22.1 | 16.1 | M5×0.8 | 27.4 |
| 6-01MLB-H | 25.3 | 26.0 | 13.0 | 6.0 | 12.0 | 11.5 | 22.0 | 22.1 | 16.1 | R1/8 | 31.4 |
| 6-02MLB-H | 25.3 | 29.0 | 13.0 | 6.0 | 14.0 | 11.5 | 23.0 | 22.1 | 16.1 | R1/4 | 36.3 |
| 6-03MLB-H | 25.3 | 30.0 | 13.0 | 6.0 | 17.0 | 11.5 | 23.6 | 22.1 | 16.1 | R3/8 | 43.9 |
| 8-01MLB-H | 27.0 | 27.0 | 15.0 | 8.0 | 14.0 | 13.5 | 23.0 | 22.8 | 16.8 | R1/8 | 41.3 |
| 8-02MLB-H | 27.0 | 30.0 | 15.0 | 8.0 | 14.0 | 13.5 | 24.0 | 22.8 | 16.8 | R1/4 | 44.1 |
| 8-03MLB-H | 27.0 | 31.0 | 15.0 | 8.0 | 17.0 | 13.5 | 24.6 | 22.8 | 16.8 | R3/8 | 51.7 |
| 10-01MLB-H | 29.8 | 28.0 | 18.0 | 10.0 | 17.0 | 16.5 | 24.0 | 24.6 | 17.6 | R1/8 | 61.7 |
| 10-02MLB-H | 29.8 | 31.0 | 18.0 | 10.0 | 17.0 | 16.5 | 25.0 | 24.6 | 17.6 | R1/4 | 64.8 |
| 10-03MLB-H | 29.8 | 32.0 | 18.0 | 10.0 | 17.0 | 16.5 | 25.6 | 24.6 | 17.6 | R3/8 | 69.5 |
| 10-04MLB-H | 29.8 | 36.0 | 18.0 | 10.0 | 21.0 | 16.5 | 28.0 | 24.6 | 17.6 | R1/2 | 85.9 |
| 12-02MLB-H | 32.4 | 34.5 | 20.0 | 12.0 | 19.0 | 18.5 | 28.5 | 26.2 | 19.2 | R1/4 | 86.1 |
| 12-03MLB-H | 32.4 | 35.5 | 20.0 | 12.0 | 19.0 | 18.5 | 29.1 | 26.2 | 19.2 | R3/8 | 90.5 |
| 12-04MLB-H | 32.4 | 38.5 | 20.0 | 12.0 | 21.0 | 18.5 | 30.5 | 26.2 | 19.2 | R1/2 | 102.8 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
698円 ( 768円 ) | 6日目 |
624円 ( 686円 ) | 6日目 |
691円 ( 760円 ) | 6日目 |
647円 ( 712円 ) | 6日目 |
664円 ( 730円 ) | 6日目 |
681円 ( 749円 ) | 6日目 |
693円 ( 762円 ) | 6日目 |
817円 ( 899円 ) | 3日目 |
817円 ( 899円 ) | 6日目 |
817円 ( 899円 ) | 6日目 |
904円 ( 994円 ) | 6日目 |
986円 ( 1,085円 ) | 6日目 |
939円 ( 1,033円 ) | 4日目 |
954円 ( 1,049円 ) | 6日目 |
詳細情報
基本情報
溶接環境で使用可能な金属製ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・オネジ部にはシール加工済み。
・2層、3層チューブ用の金属キャップ付きで、チューブの内菅に降りかかるスパッタをシャットアウト。
・全機種に型式をレーザーマーキング加工。
【用途】
・溶接ジグ周りなど、スパッタ環境に最適。
商品担当おすすめ
千代田通商
タッチコネクターFUJI Hタイプ ユニオンティ
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
タッチコネクターFUJI Hタイプ ユニオンワイ（工業用水使用可）
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
エルフレックス 耐スパッタ防止用ポリウレタンチューブ
溶接環境に適したエア配管チューブです。ポリオレフィン樹脂を被覆したスパッタ防止チューブです。インナーチューブに耐水性ポリウレタンチューブを使用しており、工業用水も使用可能です。曲半径が非常に小さく、取扱いが容易です。
