タッチコネクターFUJI Hタイプ ユニオン
- 通常単価(税別)
- 472円～633円
- 税込単価
- 519円～696円
溶接環境で使用可能な金属製ワンタッチ継手。【特長】・回転ロックリングを採用し、チューブの回し切れを防止...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～60℃ | 5～40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 工業用水圧はウォーターハンマーを考慮しております | ||
| 適用チューブ | エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP | |
- ※ ボディー材質が亜鉛合金製は圧縮空気にのみ適用（ボディーカラーシルバータイプ）
- ※ 凍結無き事。
材質
構造図
注1）雄ねじタイプにはシール加工が施されています。
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | ボディ ニップル、ユニオン、 バンジョー、その他 | C3604（黄銅） 亜鉛合金 |
| （2） | リリースリング | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | ストップリング | SUS（ステンレス） |
| （5） | Oリング | NBR（ニトリルゴム） |

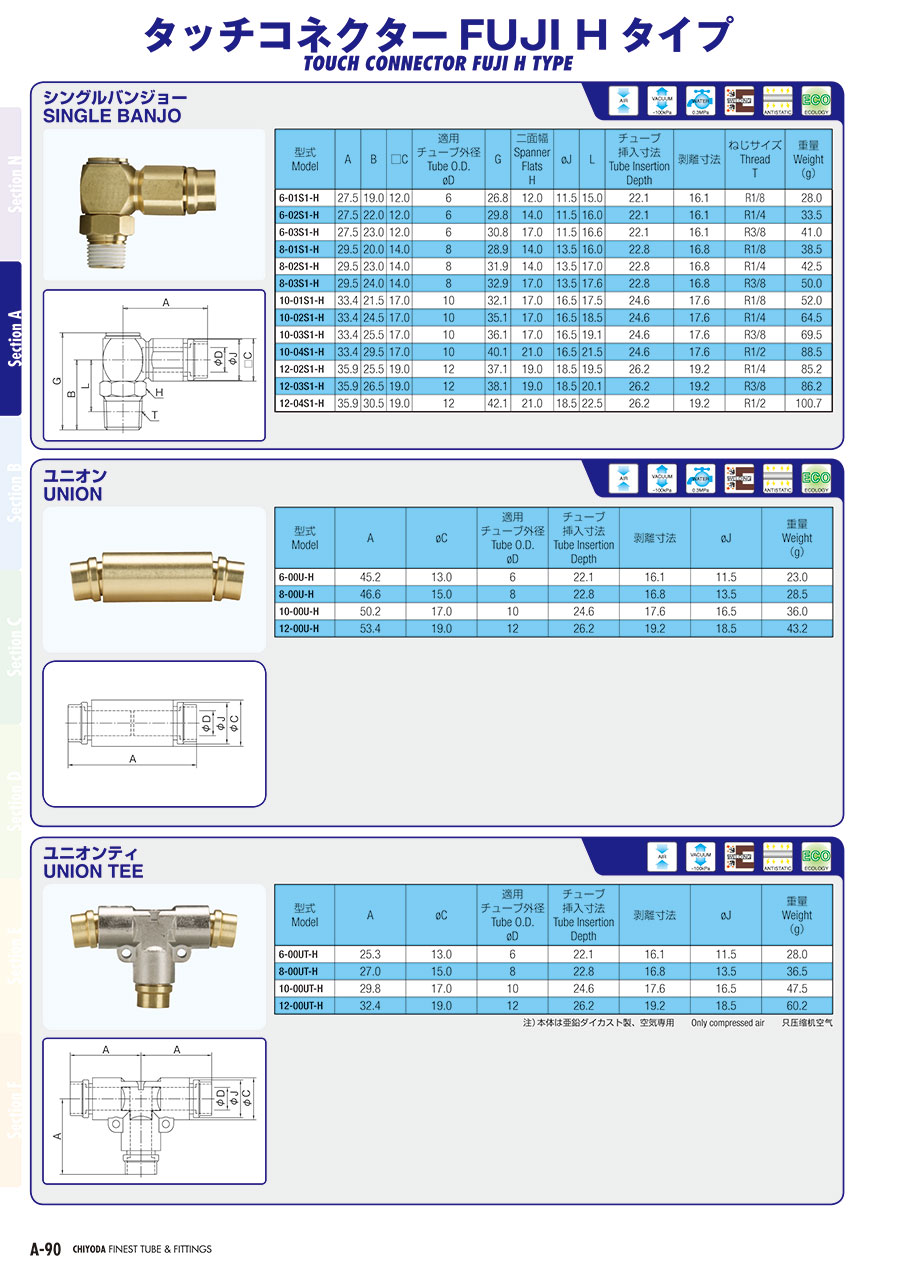

規格表
| 型式 | A | φC | 適用 チューブ 外径 φD | チューブ 挿入寸法 | 剥離寸法 | φJ | 重量 （g） |
|---|---|---|---|---|---|---|---|
| 6-00U-H | 45.2 | 13.0 | 6 | 22.1 | 16.1 | 11.5 | 23.0 |
| 8-00U-H | 46.6 | 15.0 | 8 | 22.8 | 16.8 | 13.5 | 28.5 |
| 10-00U-H | 50.2 | 17.0 | 10 | 24.6 | 17.6 | 16.5 | 36.0 |
| 12-00U-H | 53.4 | 19.0 | 12 | 26.2 | 19.2 | 18.5 | 43.2 |
詳細情報
基本情報
溶接環境で使用可能な金属製ワンタッチ継手。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・2層、3層チューブ用の金属キャップ付きで、チューブの内菅に降りかかるスパッタをシャットアウト。
・全機種に型式をレーザーマーキング加工。
【用途】
・溶接ジグ周りなど、スパッタ環境に最適。
商品担当おすすめ
千代田通商
タッチコネクターFUJI Hタイプ メイルコネクター
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
