タッチコネクターFUJI Hタイプ シングルバンジョー
- 通常単価(税別)
- 735円～985円
- 税込単価
- 809円～1,084円
【特長】・外装オール金属タイプ。 丈夫で、溶接スパッタ（火花）の降りかかる箇所...
詳細情報を確認する商品情報

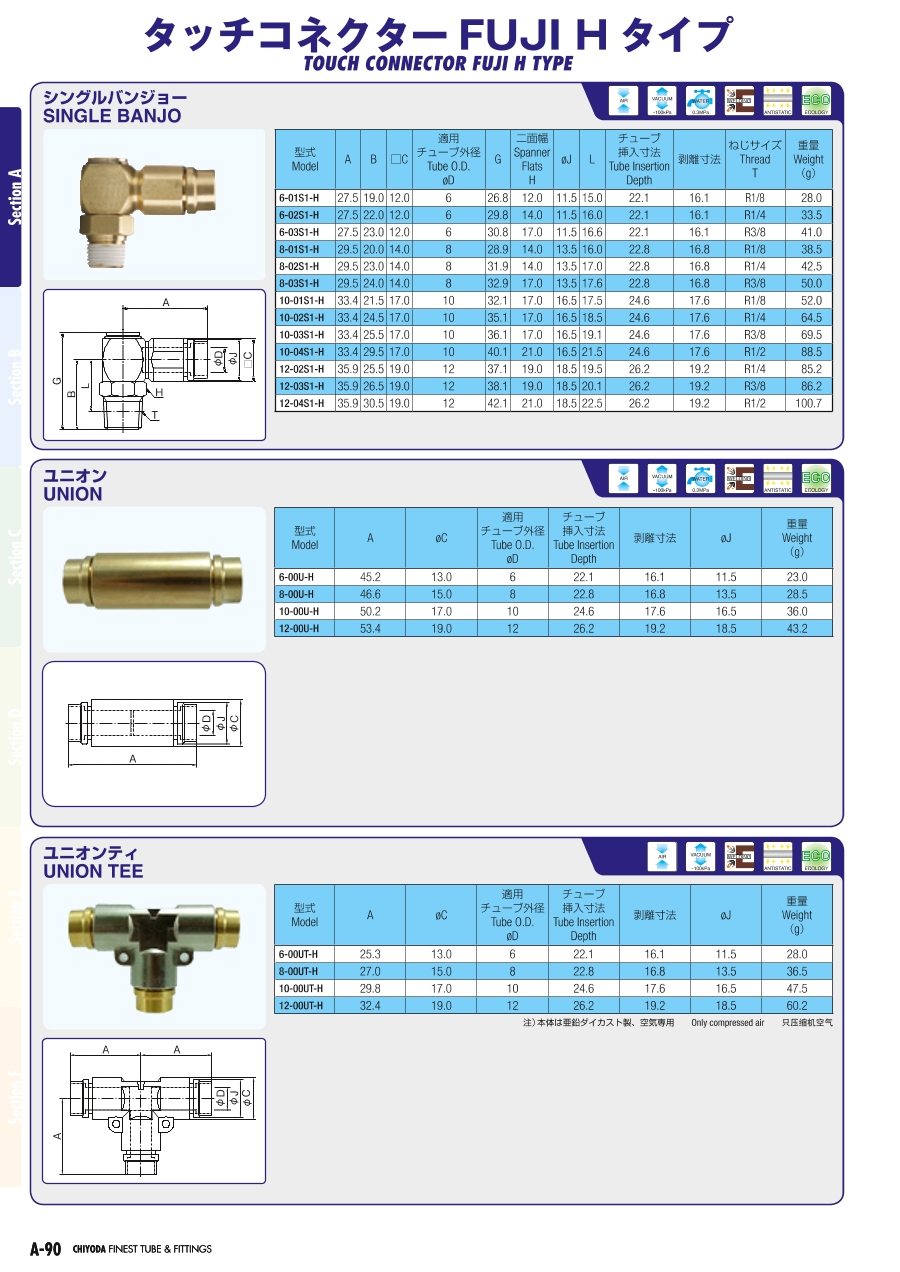

外形図
製品仕様
タッチコネクターFUJI Hタイプ共通の仕様
| 使用流体 | 圧縮空気 | 工業用水 |
|---|---|---|
| 使用温度範囲 | -5～+60℃ | +5～+40℃ |
| 最高使用圧力 | 1MPa | 0.3MPa |
| 適用チューブ | エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP | |
- ※ 工業用水圧はウォーターハンマーを考慮しております。
- ※ ボディー材質が亜鉛合金製は圧縮空気にのみ適用（ボディーカラーシルバータイプ）
- ※ 凍結無き事。
■主要部品材質
構造図
注1）雄ねじタイプにはシール加工が施されています。
| Part NO. | 部品名 | 材質 |
|---|---|---|
| （1） | ボディ ニップル、ユニオン、 バンジョー、その他 | C3604（黄銅） 亜鉛合金 |
| （2） | リリースリング | C3604（黄銅） |
| （3） | ロックリング | リン青銅 |
| （4） | ストップリング | SUS（ステンレス） |
| （5） | Oリング | NBR（ニトリルゴム） |
規格表
| 型番 | A | B | □C | 適用チューブ外径 φD | G | 二面幅 H | φJ | L | チューブ挿入寸法 | 剥離寸法 | ねじサイズ T | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-01S1-H | 27.5 | 19.0 | 12.0 | 6 | 26.8 | 12.0 | 11.5 | 15.0 | 22.1 | 16.1 | R1/8 | 28.0 |
| 6-02S1-H | 27.5 | 22.0 | 12.0 | 6 | 29.8 | 14.0 | 11.5 | 16.0 | 22.1 | 16.1 | R1/4 | 33.5 |
| 6-03S1-H | 27.5 | 23.0 | 12.0 | 6 | 30.8 | 17.0 | 11.5 | 16.6 | 22.1 | 16.1 | R3/8 | 41.0 |
| 8-01S1-H | 29.5 | 20.0 | 14.0 | 8 | 28.9 | 14.0 | 13.5 | 16.0 | 22.8 | 16.8 | R1/8 | 38.5 |
| 8-02S1-H | 29.5 | 23.0 | 14.0 | 8 | 31.9 | 14.0 | 13.5 | 17.0 | 22.8 | 16.8 | R1/4 | 42.5 |
| 8-03S1-H | 29.5 | 24.0 | 14.0 | 8 | 32.9 | 17.0 | 13.5 | 17.6 | 22.8 | 16.8 | R3/8 | 50.0 |
| 10-01S1-H | 33.4 | 21.5 | 17.0 | 10 | 32.1 | 17.0 | 16.5 | 17.5 | 24.6 | 17.6 | R1/8 | 52.0 |
| 10-02S1-H | 33.4 | 24.5 | 17.0 | 10 | 35.1 | 17.0 | 16.5 | 18.5 | 24.6 | 17.6 | R1/4 | 64.5 |
| 10-03S1-H | 33.4 | 25.5 | 17.0 | 10 | 36.1 | 17.0 | 16.5 | 19.1 | 24.6 | 17.6 | R3/8 | 69.5 |
| 10-04S1-H | 33.4 | 29.5 | 17.0 | 10 | 40.1 | 21.0 | 16.5 | 21.5 | 24.6 | 17.6 | R1/2 | 88.5 |
| 12-02S1-H | 35.9 | 25.5 | 19.0 | 12 | 37.1 | 19.0 | 18.5 | 19.5 | 26.2 | 19.2 | R1/4 | 85.2 |
| 12-03S1-H | 35.9 | 26.5 | 19.0 | 12 | 38.1 | 19.0 | 18.5 | 20.1 | 26.2 | 19.2 | R3/8 | 86.2 |
| 12-04S1-H | 35.9 | 30.5 | 19.0 | 12 | 42.1 | 21.0 | 18.5 | 22.5 | 26.2 | 19.2 | R1/2 | 100.7 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
735円 ( 809円 ) | 3日目 |
770円 ( 847円 ) | 3日目 |
769円 ( 846円 ) | 3日目 |
839円 ( 923円 ) | 3日目 |
789円 ( 868円 ) | 6日目 |
812円 ( 893円 ) | 6日目 |
930円 ( 1,023円 ) | 6日目 |
890円 ( 979円 ) | 6日目 |
848円 ( 933円 ) | 6日目 |
943円 ( 1,037円 ) | 6日目 |
935円 ( 1,029円 ) | 3日目 |
985円 ( 1,084円 ) | 6日目 |
詳細情報
基本情報
【特長】
・外装オール金属タイプ。
丈夫で、溶接スパッタ（火花）の降りかかる箇所等に最適。
・2層・3層チューブ用金属キャップ付。
スパッタチューブの内管に降りかかる溶接スパッタ（火花）を完全にシャットアウト 外皮剥離長さに注意して下さい。
・全機種に型式表示。
レーザーマーキング加工により型式、配管をらくらく識別。
商品担当おすすめ
千代田通商
タッチコネクターFUJI Hタイプ スピードコントローラβ
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
タッチコネクターFUJI Hタイプ メイルコネクター
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
エルフレックス 耐スパッタ防止用ポリウレタンチューブ
溶接環境に適したエア配管チューブです。ポリオレフィン樹脂を被覆したスパッタ防止チューブです。インナーチューブに耐水性ポリウレタンチューブを使用しており、工業用水も使用可能です。曲半径が非常に小さく、取扱いが容易です。
