タッチコネクターFUJI Hタイプ スピードコントローラβ
- 通常単価(税別)
- 1,449円～2,256円
- 税込単価
- 1,594円～2,482円
溶接環境で使用可能な金属製スピードコントローラ。【特長】・回転ロックリングを採...
詳細情報を確認する商品情報

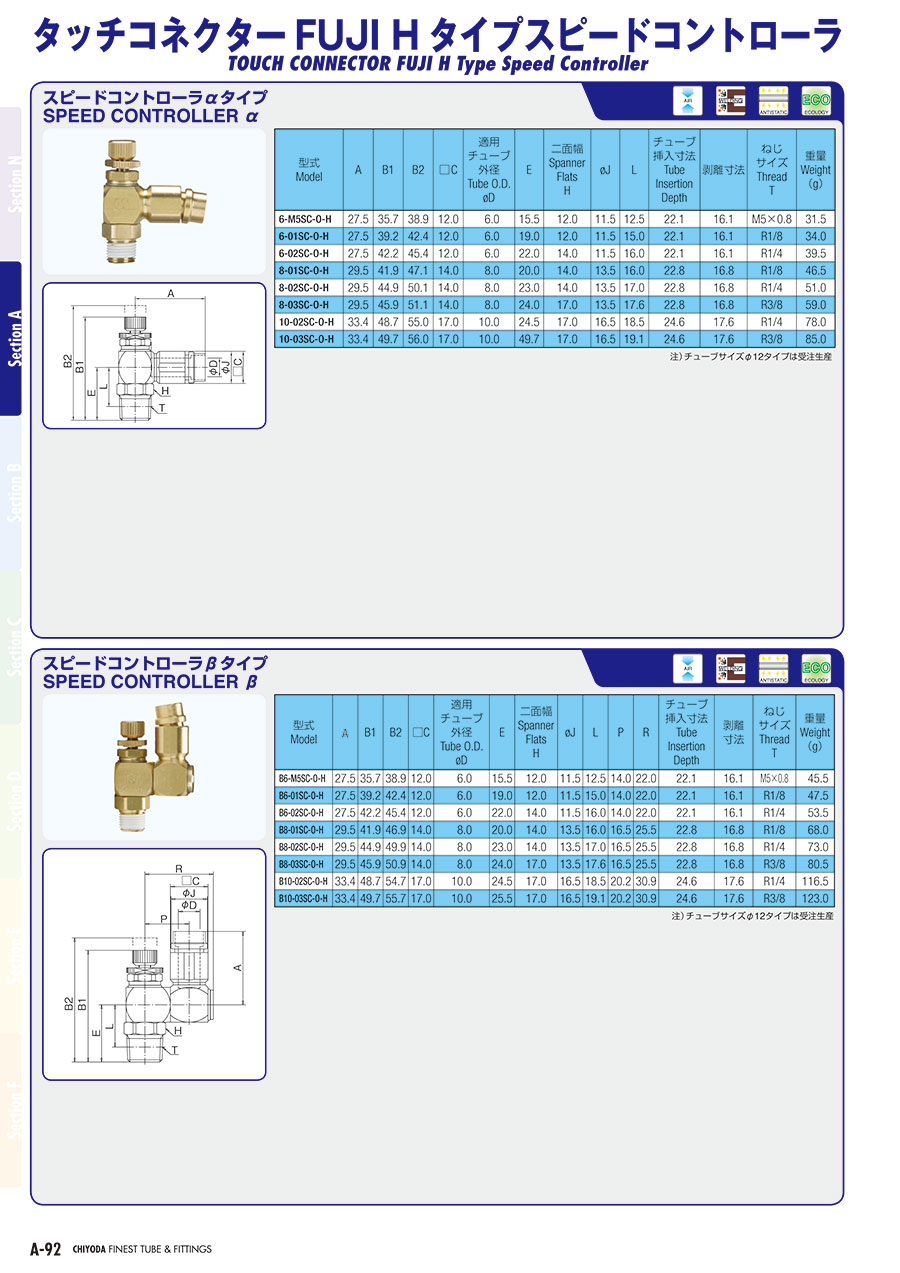

外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃（凍結なきこと） |
| 使用圧力範囲 | 0.05MPa～0.7MPa |
| 適用チューブ | エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
規格表
| 型式 | A | B1 | B2 | □C | 適用 チューブ 外径 φD | E | 二面幅 H | φJ | L | P | R | チューブ 挿入寸法 | 剥離寸法 | ねじ サイズ T | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| B6-M5SC-0-H | 27.5 | 35.7 | 38.9 | 12.0 | 6.0 | 15.5 | 12.0 | 11.5 | 12.5 | 14.0 | 22.0 | 22.1 | 16.1 | M5×0.8 | 45.5 |
| B6-01SC-0-H | 27.5 | 39.2 | 42.4 | 12.0 | 6.0 | 19.0 | 12.0 | 11.5 | 15.0 | 14.0 | 22.0 | 22.1 | 16.1 | R1/8 | 47.5 |
| B6-02SC-0-H | 27.5 | 42.2 | 45.4 | 12.0 | 6.0 | 22.0 | 14.0 | 11.5 | 16.0 | 14.0 | 22.0 | 22.1 | 16.1 | R1/4 | 53.5 |
| B8-01SC-0-H | 29.5 | 41.9 | 46.9 | 14.0 | 8.0 | 20.0 | 14.0 | 13.5 | 16.0 | 16.5 | 25.5 | 22.8 | 16.8 | R1/8 | 68.0 |
| B8-02SC-0-H | 29.5 | 44.9 | 49.9 | 14.0 | 8.0 | 23.0 | 14.0 | 13.5 | 17.0 | 16.5 | 25.5 | 22.8 | 16.8 | R1/4 | 73.0 |
| B8-03SC-0-H | 29.5 | 45.9 | 50.9 | 14.0 | 8.0 | 24.0 | 17.0 | 13.5 | 17.6 | 16.5 | 25.5 | 22.8 | 16.8 | R3/8 | 80.5 |
| B10-02SC-0-H | 33.4 | 48.7 | 54.7 | 17.0 | 10.0 | 24.5 | 17.0 | 16.5 | 18.5 | 20.2 | 30.9 | 24.6 | 17.6 | R1/4 | 116.5 |
| B10-03SC-0-H | 33.4 | 49.7 | 55.7 | 17.0 | 10.0 | 25.5 | 17.0 | 16.5 | 19.1 | 20.2 | 30.9 | 24.6 | 17.6 | R3/8 | 123.0 |
| B12-B03SC-0-H | 35.9 | 52.7 | 61.8 | 19.0 | 12 | 26.5 | 19.0 | 18.5 | 20.1 | 21.2 | 32.9 | 26.2 | 19.2 | R3/8 | 159.3 |
| 12-04SC-0-H | 35.9 | 56.7 | 65.8 | 19.0 | 12 | 30.5 | 21.0 | 18.5 | 22.5 | 21.2 | 32.9 | 26.2 | 19.2 | R1/2 | 176.3 |
注）圧縮空気専用
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,449円 ( 1,594円 ) | 6日目 |
1,449円 ( 1,594円 ) | 6日目 |
1,632円 ( 1,795円 ) | 6日目 |
1,865円 ( 2,052円 ) | 6日目 |
1,945円 ( 2,140円 ) | 6日目 |
1,650円 ( 1,815円 ) | 6日目 |
2,053円 ( 2,258円 ) | 6日目 |
2,053円 ( 2,258円 ) | 6日目 |
2,256円 ( 2,482円 ) | 6日目 |
2,256円 ( 2,482円 ) | 6日目 |
詳細情報
基本情報
溶接環境で使用可能な金属製スピードコントローラ。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・オネジ部にはシール加工済み。
・2層、3層チューブ用の金属キャップ付きで、チューブの内菅に降りかかるスパッタをシャットアウト。
・全機種に型式をレーザーマーキング加工。
【用途】
・溶接ジグ周りなど、スパッタ環境に最適。
商品担当おすすめ
千代田通商
タッチコネクターFUJI Hタイプ スピードコントローラα
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
タッチコネクターFUJI Hタイプ シングルバンジョー
外装オール金属タイプなので、丈夫です。2層3層チューブ用金属キャップ付で、スパックチューブの内管に降りかかる火花を完全にシャットアウトします。
千代田通商
エルフレックス 耐スパッタ防止用ポリウレタンチューブ
溶接環境に適したエア配管チューブです。ポリオレフィン樹脂を被覆したスパッタ防止チューブです。インナーチューブに耐水性ポリウレタンチューブを使用しており、工業用水も使用可能です。曲半径が非常に小さく、取扱いが容易です。
