タッチコネクターFUJI Hタイプ スピードコントローラα
- 通常単価(税別)
- 1,208円～2,055円
- 税込単価
- 1,329円～2,261円
溶接環境で使用可能な金属製スピードコントローラ。【特長】・回転ロックリングを採用し、チューブの回し切れ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

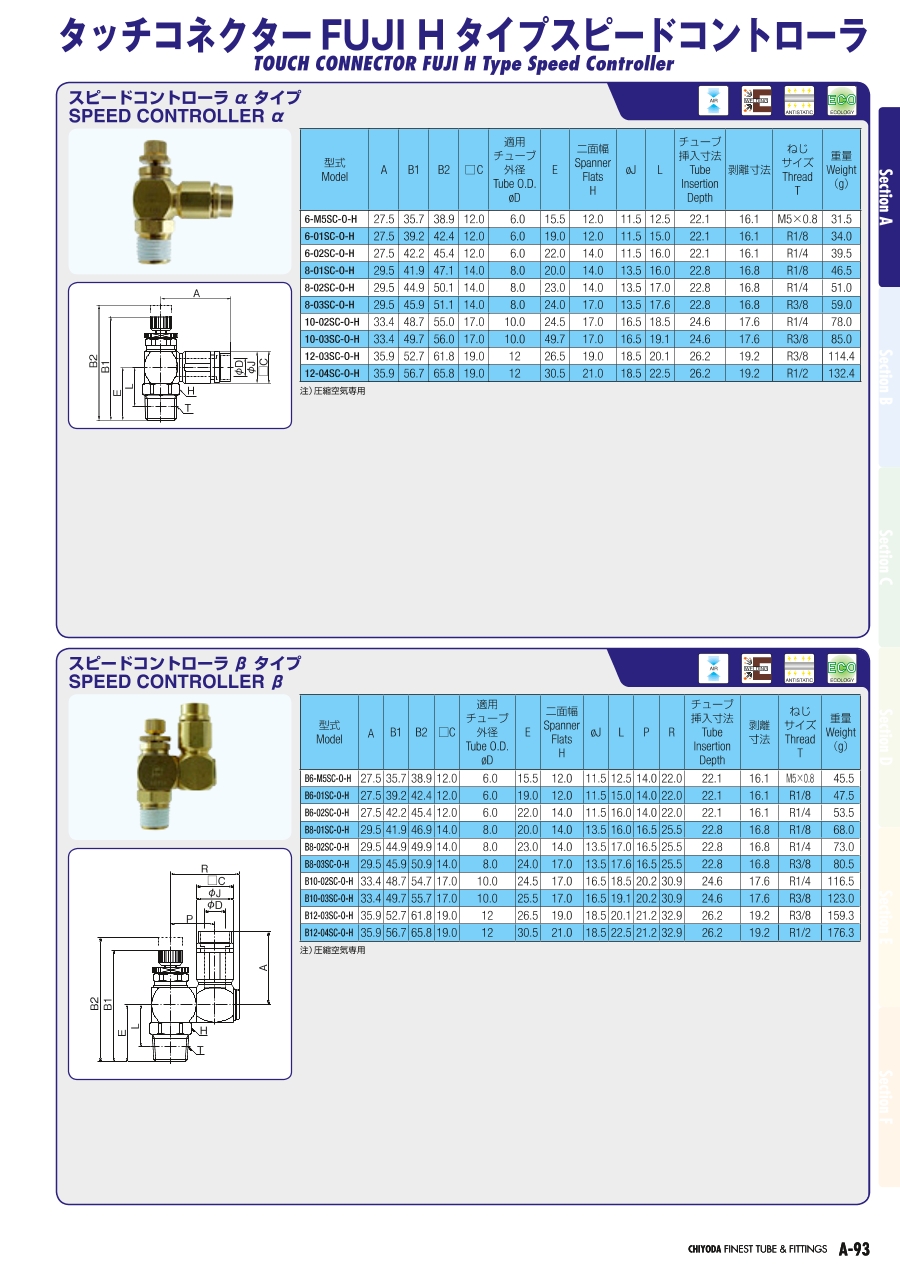

外形図
製品仕様
仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃（凍結なきこと） |
| 使用圧力範囲 | 0.05MPa～0.7MPa |
| 適用チューブ | エルフレックスチューブ LE、LE-S、ALE カバーチューブ CTP |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
規格表
| 型番 | A | B1 | B2 | □C | 適用チューブ外径 φD | E | 二面幅 H | φJ | L | チューブ挿入寸法 | 剥離寸法 | ねじサイズ T | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6-M5SC-0-H | 27.5 | 35.7 | 38.9 | 12.0 | 6.0 | 15.5 | 12.0 | 11.5 | 12.5 | 22.1 | 16.1 | M5×0.8 | 31.5 |
| 6-01SC-0-H | 27.5 | 39.2 | 42.4 | 12.0 | 6.0 | 19.0 | 12.0 | 11.5 | 15.0 | 22.1 | 16.1 | R1/8 | 34.0 |
| 6-02SC-0-H | 27.5 | 42.2 | 45.4 | 12.0 | 6.0 | 22.0 | 14.0 | 11.5 | 16.0 | 22.1 | 16.1 | R1/4 | 39.5 |
| 8-01SC-0-H | 29.5 | 41.9 | 47.1 | 14.0 | 8.0 | 20.0 | 14.0 | 13.5 | 16.0 | 22.8 | 16.8 | R1/8 | 46.5 |
| 8-02SC-0-H | 29.5 | 44.9 | 50.1 | 14.0 | 8.0 | 23.0 | 14.0 | 13.5 | 17.0 | 22.8 | 16.8 | R1/4 | 51.0 |
| 8-03SC-0-H | 29.5 | 45.9 | 51.1 | 14.0 | 8.0 | 24.0 | 17.0 | 13.5 | 17.6 | 22.8 | 16.8 | R3/8 | 59.0 |
| 10-02SC-0-H | 33.4 | 48.7 | 55.0 | 17.0 | 10.0 | 24.5 | 17.0 | 16.5 | 18.5 | 24.6 | 17.6 | R1/4 | 78.0 |
| 10-03SC-0-H | 33.4 | 49.7 | 56.0 | 17.0 | 10.0 | 49.7 | 17.0 | 16.5 | 19.1 | 24.6 | 17.6 | R3/8 | 85.0 |
| 12-03SC-0-H | 35.9 | 52.7 | 61.8 | 19.0 | 12 | 26.5 | 19.0 | 18.5 | 20.1 | 26.2 | 19.2 | R3/8 | 114.4 |
| 12-04SC-0-H | 35.9 | 56.7 | 65.8 | 19.0 | 12 | 30.5 | 21.0 | 18.5 | 22.5 | 26.2 | 19.2 | R1/2 | 132.4 |
注）圧縮空気専用
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,318円 ( 1,450円 ) | 在庫品1日目当日出荷可能 |
1,208円 ( 1,329円 ) | 在庫品1日目当日出荷可能 |
1,208円 ( 1,329円 ) | 在庫品1日目当日出荷可能 |
1,581円 ( 1,739円 ) | 6日目 |
1,406円 ( 1,547円 ) | 6日目 |
1,568円 ( 1,725円 ) | 6日目 |
1,860円 ( 2,046円 ) | 6日目 |
1,702円 ( 1,872円 ) | 6日目 |
1,969円 ( 2,166円 ) | 4日目 |
2,055円 ( 2,261円 ) | 6日目 |
詳細情報
基本情報
溶接環境で使用可能な金属製スピードコントローラ。
【特長】
・回転ロックリングを採用し、チューブの回し切れを防止する。
・Oリングシール採用で優れた気密性。
・オネジ部にはシール加工済み。
・2層、3層チューブ用金属キャップ付。
・スパッタチューブの内管に降りかかる溶接スパッタ（火花）を完全にシャットアウト。
・レーザーマーキング加工により型式、配管をらくらく識別。
【用途】
・丈夫で、溶接スパッタ（火花）の降りかかる箇所等に最適。
