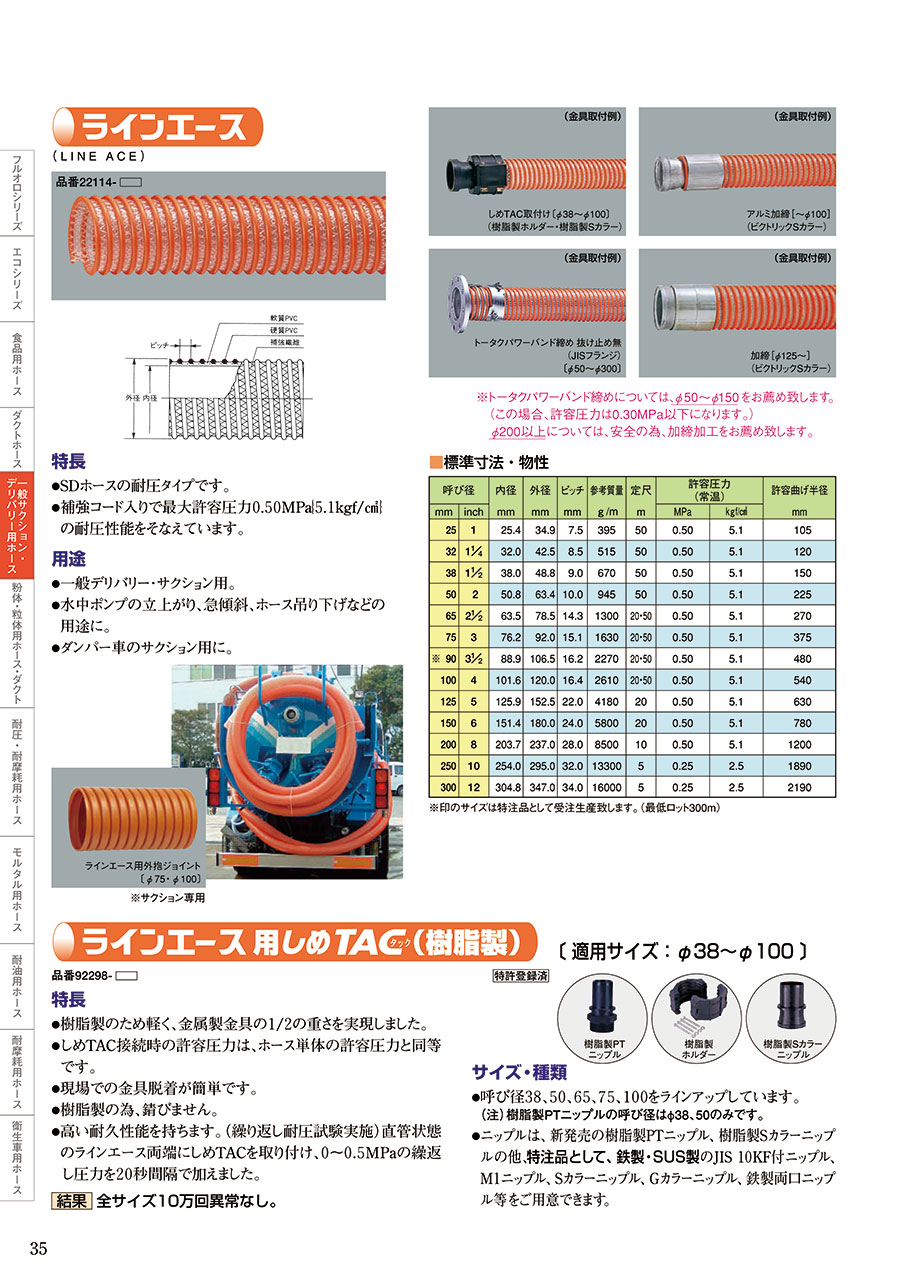

一般サクション・デリバリー用ホース ラインエース

外形図

製品仕様

規格表

使用例

金具取付例

しめTAC取付け〔φ38～φ100〕(樹脂製ホルダー・樹脂製Sカラー）

アルミ加締［～φ100］(ビクトリックSカラー）

トータクパワーバンド締め 抜け止め無(JISフランジ）〔φ50～φ300〕

加締［φ125～］(ビクトリックSカラー）

※トータクパワーバンド締めについては、φ50～φ150をお薦め致します。(この場合、許容圧力は0.30MPa以下になります。）
   φ200以上については、安全の為、加締加工をお薦め致します。

特長

• SDホースの耐圧タイプです。
• 補強コード入りで最大許容圧力0.50MPa(5.1kgf/cm²）の耐圧性能をそなえています。

用途

• 一般デリバリー・サクション用。
• 水中ポンプの立上がり、急傾斜、ホース吊り下げなどの用途に。
• ダンパー車のサクション用に。

※サクション専用

選定サポート

技術情報

圧力損失グラフ

ホース圧力損失グラフ(流体：水）

• 適用：ダクトホースを除く全ホース

材質の各種流体に対する耐性

この表は材質(プレスシート）の薬品浸漬試験(東拓工業社実験データ）、文献、他社(ゴムホースメーカー資料）を元に作成した表です。従って静的条件下での表であり、実際にホースが使用される条件とは現象(材質の変化）が異なる場合があります。
また、本表はあくまでも各種流体に対する化学的耐性を示すもので、実際のご使用にあたっては対応する法令に従いご使用ください。
特に、食品、医薬品用途に使用する場合は、それぞれの法律に適合していることを示すものではありません。

［A］:TAC SD-A/TAC SD-A2/TAC SD-C/TAC SD-C3/ラインエース/ラインパワーC/TAC SD-Cアース/TAC SD-AS/TAC SD-AS食品/TACダクトD/
      TACダクト糸入り/TACダクトEE/TACトーメイダクト

各種流体に対する耐性は、下記の通りです。
○ 全くあるいはほとんど影響がありません。
△ 相当影響があります。(条件により使える場合もあります）
× 使用に適しません。
特に断わりのない限り、水溶液の濃度は飽和状態、温度は常温です。
※TACフルオロの耐薬品性表はデジタルカタログP14にあります。
