JISフランジ付 タケノコニップル（10K）
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 5,526円～29,957円
- 税込単価
- 6,079円～32,953円
カナフレックスコーポレーション ホース用継手 JISフランジ付 タケノコニップ...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図
製品仕様
材質：SS、SUS 304
FF（フラットフェイス）仕様です。

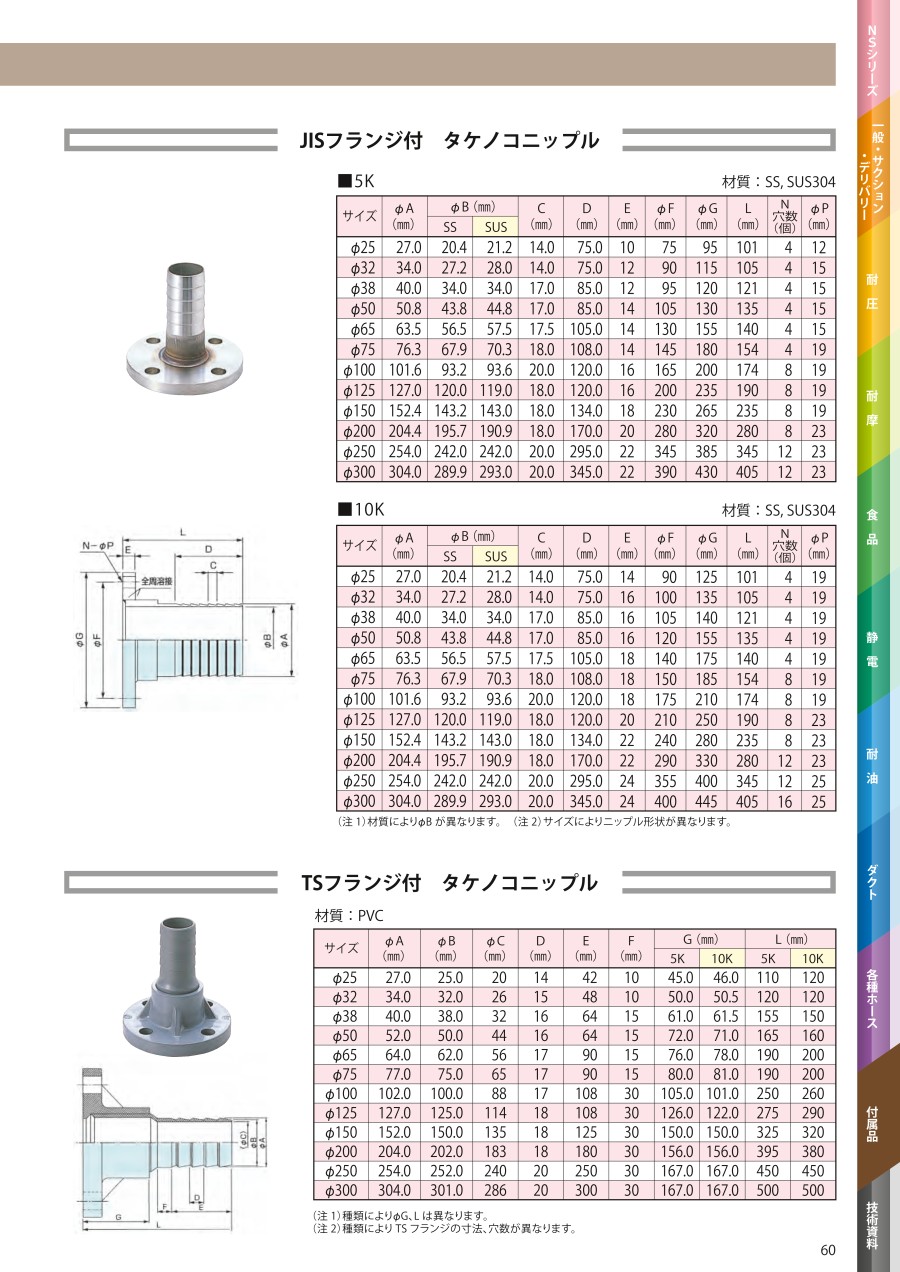

規格表
| サイズ (ホース内径) (φ) | φA (mm) | φB (mm) | C (mm) | D (mm) | E (mm) | φF (mm) | φG (mm) | L (mm) | N 穴数 (個) | φP (mm) | |
| SS | SUS | ||||||||||
| 25 | 27.0 | 20.4 | ー | 14.0 | 75.0 | 14 | 90 | 125 | 101 | 4 | 19 |
| 32 | 34.0 | ー | 28.0 | 14.0 | 75.0 | 16 | 100 | 135 | 105 | 4 | 19 |
| 38 | 40.0 | 34.0 | 34.0 | 17.0 | 85.0 | 16 | 105 | 140 | 121 | 4 | 19 |
| 50 | 50.8 | 43.8 | 44.8 | 17.0 | 85.0 | 16 | 120 | 155 | 135 | 4 | 19 |
| 100 | 101.6 | ー | 93.6 | 20.0 | 120.0 | 18 | 175 | 210 | 174 | 8 | 19 |
[ ! ] サイズによりニップル形状が異なります。
[ ! ] ミスミでは追加工・特注などには対応しておりません。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
5,526円 ( 6,079円 ) | 在庫品1日目当日出荷可能 |
8,960円 ( 9,856円 ) | 在庫品1日目当日出荷可能 |
16,364円 ( 18,000円 ) | 在庫品1日目当日出荷可能 |
19,328円 ( 21,261円 ) | 在庫品1日目当日出荷可能 |
29,957円 ( 32,953円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
カナフレックスコーポレーション ホース用継手 JISフランジ付 タケノコニップル（10K）。
ご注意
- ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。
ミスミでは追加工・特注などには対応しておりません。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
JISフランジ付 タケノコニップル（10K）のレビュー
この商品のレビューはありません
