CHSカップリング フリーアングルPタイプ
- 通常単価(税別)
- 3,277円～3,734円
- 税込単価
- 3,605円～4,107円
【特長】・抜群の自在性自在に方向を変えられ、ツールなど手元作業に最適・回転可能...
詳細情報を確認する- 環境対応
- RoHS非対応
- 特性・用途
- 該当なし
- 種類
- ツイスト
- オス・メス
- プラグ(オス)
- 接続部の種類
- おねじタイプ
- 使用流体
- 圧縮空気
- 本体材質
- 無電解ニッケルめっき付鋼鉄
- ねじの種類
- R（管用テーパおねじ）
- バルブ構造
- 片路開閉型
- シール材質
- NBR(ニトリルゴム)
- 仕様
- フリーアングルプラグ
- ねじ部シール加工
- あり
- 使用温度範囲 (℃)
- -5～60
- 使用圧力範囲 (Mpa)
- ～1
未確定：候補が2型番あります。
商品情報
外形図
商品外観
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 最高使用圧力 | 1MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
構造図
| 部品名 | 材質 |
|---|---|
| 本体 | 無電解ニッケルめっき付き鋼鉄 |
| 回転子 | 鋼鉄 |
| ボール | 鋼鉄 |
| パッキン | ニトリルゴム |
| 防塵カバー | ウレタンゴム |
| ナット | 無電解ニッケルめっき付き黄銅 |

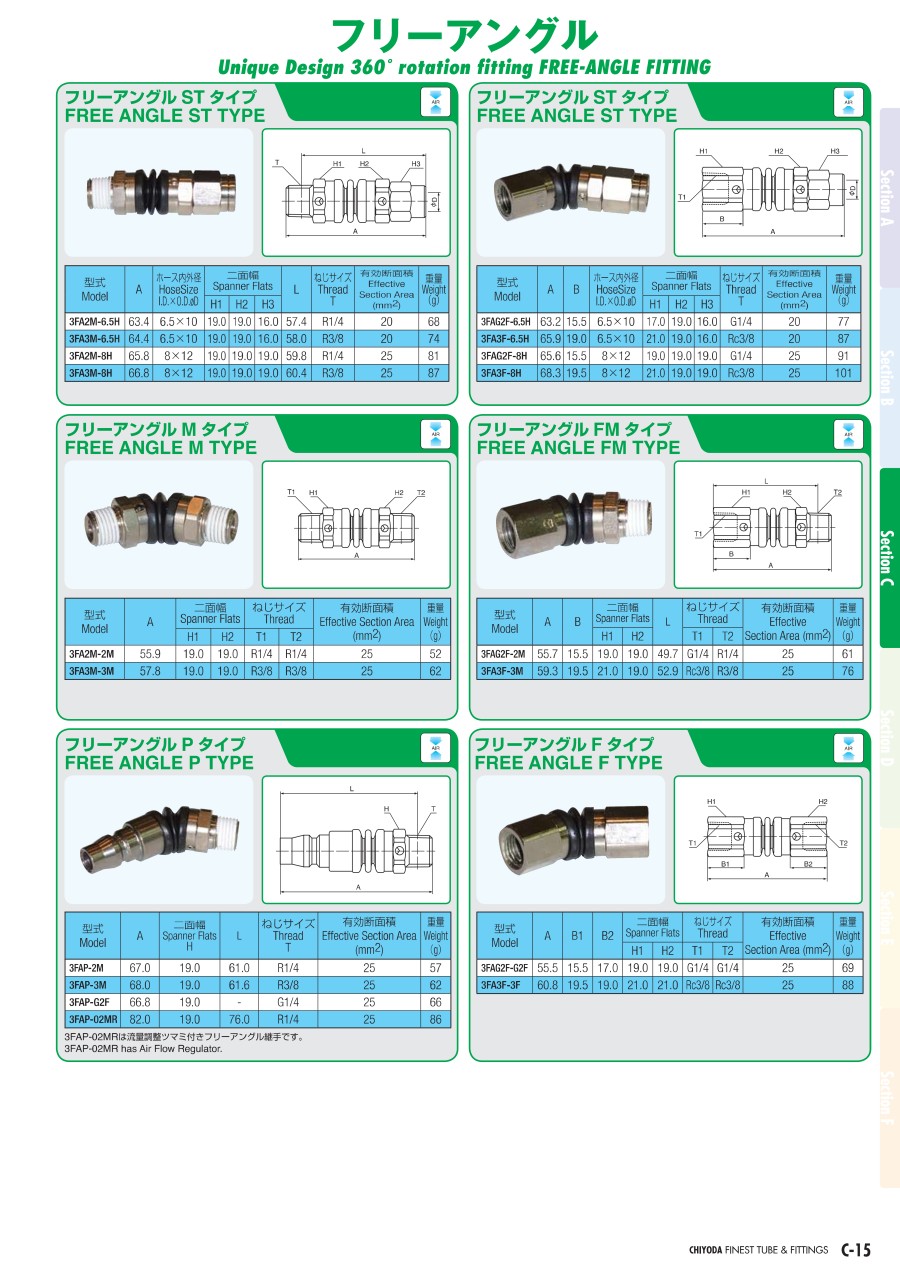

規格表
| 型式 | A（mm） | 二面幅 H（mm） | L（mm） | ねじサイズ T | 有効断面積 （mm2） | 重量（g） |
|---|---|---|---|---|---|---|
| 3FAP-2M | 67.0 | 19.0 | 61.0 | R1/4 | 25 | 57 |
| 3FAP-3M | 68.0 | 19.0 | 61.6 | R3/8 | 25 | 62 |
詳細情報
基本情報
【特長】
・抜群の自在性
自在に方向を変えられ、ツールなど手元作業に最適
・回転可能
回転も自在でホースの捻れや折れも防止
・ネジ部シール加工（Rネジ）
ネジ部シール加工が施されているため、そのまま配管可能
