CHSカップリング ソケット Bタイプ
- 通常単価(税別)
- 1,081円～1,204円
- 税込単価
- 1,189円～1,324円
プラグとワンタッチで接続可能なソケット。【特長】・ワンタッチタイプで、プラグ抜...
詳細情報を確認する- 種類
- 標準
- オス・メス
- ソケット(メス)
- 接続部の種類
- ホース取付用
- 使用流体
- 圧縮空気
- 本体材質
- ニッケルめっき付鋼鉄
- バルブ構造
- 片路開閉型
- シール材質
- NBR(ニトリルゴム)
- 使用温度範囲 (℃)
- -5::60
- 使用圧力範囲 (MPa)
- ::1.5
- 仕様
- ソケット
- Oリング
- あり
- 流量調整
- なし
未確定：候補が3型番あります。
商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～+60℃ |
| 最高使用圧力 | 1.5MPa |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
構造
材質
| 部品名 | 材質 |
|---|---|
| 本体 | 鋼鉄※ |
| ボール | 鋼鉄 |
| スリーブ | 鋼鉄※ |
| ネジ部 | 鋼鉄※ |
| バルブ | C3604（黄銅） |
| Oリング | NBR（ニトリルゴム） |
| スプリング | ステンレス |
| Cリング | ステンレス |
| フリーアングル本体 | 鋼鉄※ |
| フリーアングルセンターバー | 鋼鉄※ |
| フリーアングルセンターダストカバー | ウレタンゴム |
- ※ ニッケルめっき付き

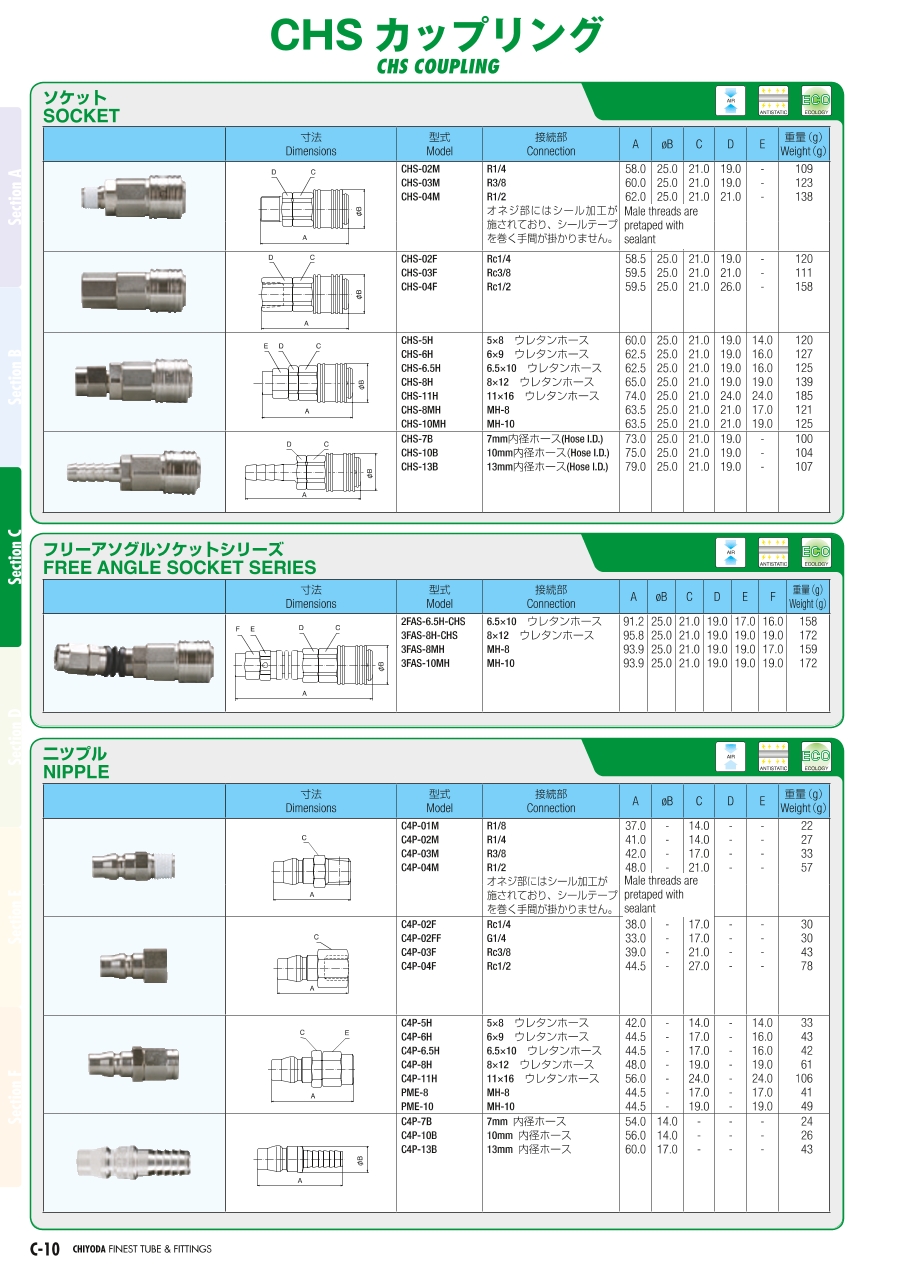

規格表
| 型番 | 接続部 | A | φB | C | D | E | 重量（g） |
|---|---|---|---|---|---|---|---|
| CHS-7B | 7mm内径ホース（Hose I.D.） | 73.0 | 25.0 | 21.0 | 19.0 | - | 100 |
| CHS-10B | 10mm内径ホース（Hose I.D.） | 75.0 | 25.0 | 21.0 | 19.0 | - | 104 |
| CHS-13B | 13mm内径ホース（Hose I.D.） | 79.0 | 25.0 | 21.0 | 19.0 | - | 107 |
詳細情報
基本情報
プラグとワンタッチで接続可能なソケット。
【特長】
・ワンタッチタイプで、プラグ抜き差しがラクラク。
・プラグ傷、パッキン硬化などによるエア漏れを軽減。
【用途】
・エアツールなどの手元作業に。
・機械への配管に。
・配管の分岐などに。
