モールドカップリングMSP型 ソケットSH型
- 通常単価(税別)
- 1,400円～1,506円
- 税込単価
- 1,540円～1,657円
通常出荷日：6日目
低圧用片路開閉式ミニカップリングMSP型 ソケットSH型。【特長】・金型冷却回路の専用カップリング。・...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 本体材質 | 真鍮 |
|---|---|
| サイズ | 1/8"・1/4"・3/8" |
| 最高使用圧力MPa（kgf/cm2） | 0.98（10） |
| 耐圧力MPa（kgf/cm2） | 1.47（15） |
| - | 材質 | 記号 | 使用温度範囲 | 備考 |
|---|---|---|---|---|
| シール材質使用温度範囲 | ふっ素ゴム | V | -15℃～+180℃ | 標準 |

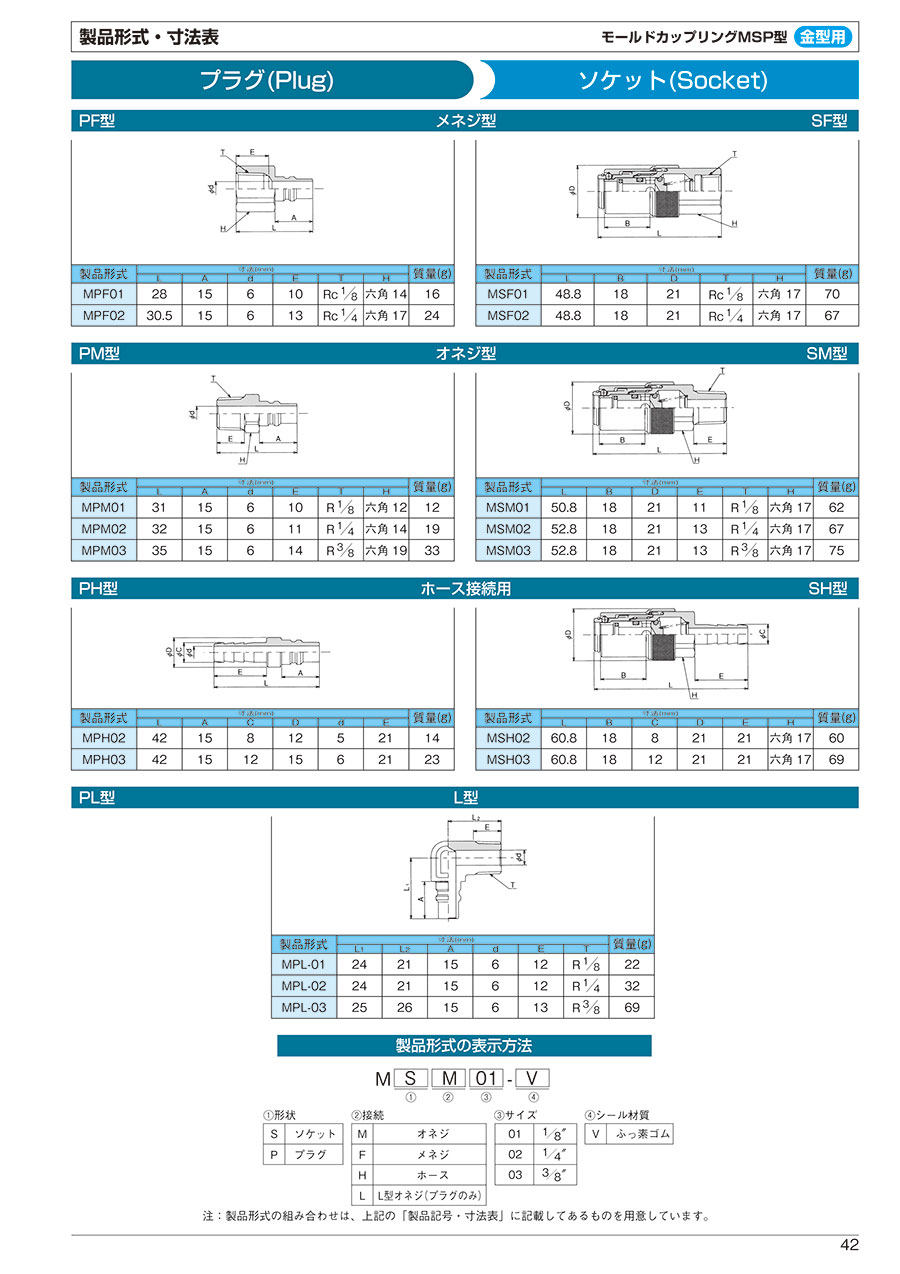

規格表
| 型番 | 寸法（mm） | 質量（g） | |||||
|---|---|---|---|---|---|---|---|
| L | B | C | D | E | H | ||
| MSH02 | 60.8 | 18 | 8 | 21 | 21 | 六角 17 | 60 |
| MSH03 | 60.8 | 18 | 12 | 21 | 21 | 六角 17 | 69 |
商品特長詳細
流体の通過
流体の通過
流体はソケット側からプラグ側に流す。
特長
- 金型冷却水のホース接続・分離が迅速にできます。
- ワンタッチ操作で使用できます。
- 豊富な取付形状を標準化しています。
従来は金型交換の取り付けに多くの時間を要しましたが、このカップリングを使用することで簡単にセッティングできます。
流量-圧力損失特性図
［測定条件］
- 流体名：水
- 温度：室温
選定サポート情報
注文例
詳細情報
基本情報
低圧用片路開閉式ミニカップリングMSP型 ソケットSH型。
【特長】
・金型冷却回路の専用カップリング。
・金型に埋め込まれたプラグにワンタッチで装着できる。
・最高使用圧力：0.98MPa。
・バルブ構造：片路開閉型。
・常用流体：水。
・本体材質：真鍮。
【用途】
・金型冷却回路に使用。
商品担当おすすめ
モールドカップリングMSP型 ソケットSH型のレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q日東工器（株）製品と同等で互換性ありますか？
A
日東工器ー金型カプラと同等、互換性があります。
