アカギ

立配管金具防振立バンド（電気亜鉛めっき・ステン）

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,100円～5,161円

税込単価: 1,210円～5,677円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具組式立バンド（電気亜鉛めっき／ステン／どぶめっき）

通常価格(税別)： 123円 (税込価格：135円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）

4.2

通常価格(税別)： 152円 (税込価格：167円)

通常出荷日：在庫品1日目

立配管金具防振立バンド。【特長】・10mmゴム付。・建築設備用ポリエチレンパ...

詳細情報を確認する

種類
防振用金具
適合管種類
SGP
ゴム厚さ (mm)
10
入数 (個)
1

未確定：候補が19型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

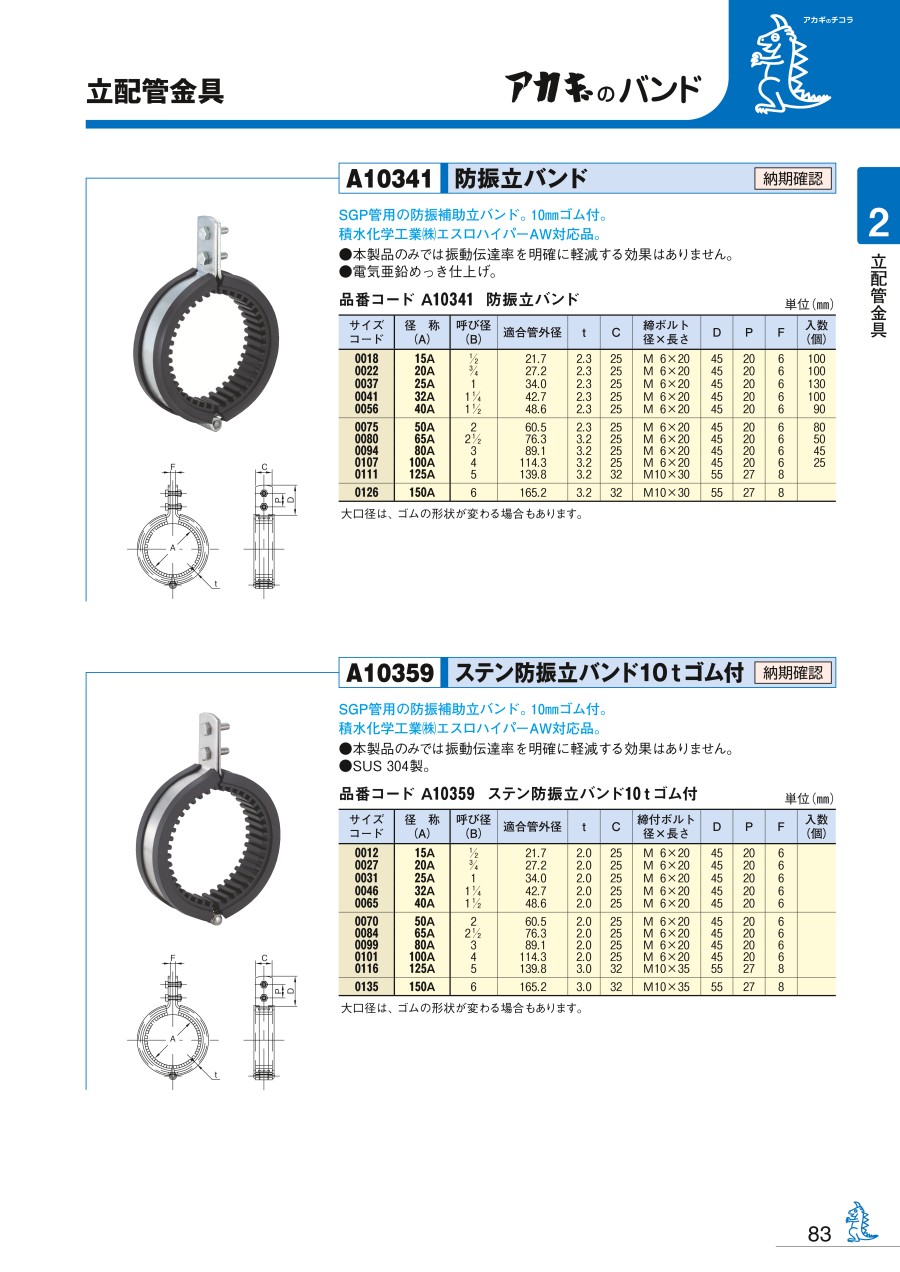

防振立バンドの外観・寸法図

外観

寸法図

防振立バンドの特長

SGP管用の防振補助立バンド。10mmゴム付。
建築設備用ポリエチレンパイプシステム研究会規格品に対応している。
電気亜鉛めっき仕上げ。

※ 本製品のみでは振動伝達率を明確に軽減する効果はありません。
※ 大口径は、ゴムの形状が変わる場合もあります。

防振立バンドの寸法表

品番コード：A10341

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	P	F
0018	15A	1/2	21.7	2.3	25	M6×20	45	20	6
0022	20A	3/4	27.2	2.3	25	M6×20	45	20	6
0037	25A	1	34.0	2.3	25	M6×20	45	20	6
0041	32A	1 1/4	42.7	2.3	25	M6×20	45	20	6
0056	40A	1 1/2	48.6	2.3	25	M6×20	45	20	6
0075	50A	2	60.5	2.3	25	M6×20	45	20	6
0080	65A	2 1/2	76.3	3.2	25	M6×20	45	20	6
0094	80A	3	89.1	3.2	25	M6×20	45	20	6
0107	100A	4	114.3	3.2	25	M6×20	45	20	6
0111	125A	5	139.8	3.2	32	M10×30	55	27	8
0126	150A	6	165.2	3.2	32	M10×30	55	27	8

ステン防振立バンドの外観・寸法図

外観

寸法図

ステン防振立バンドの特長

SGP管用の防振補助立バンド。10mmゴム付。
建築設備用ポリエチレンパイプシステム研究会規格品に対応している。
SUS304製。

※ 本製品のみでは振動伝達率を明確に軽減する効果はありません。
※ 大口径は、ゴムの形状が変わる場合もあります。

ステン防振立バンドの寸法表

品番コード：A10359

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	P	F
0012	15A	1/2	21.7	2.0	25	M6×20	45	20	6
0027	20A	3/4	27.2	2.0	25	M6×20	45	20	6
0031	25A	1	34.0	2.0	25	M6×20	45	20	6
0046	32A	1 1/4	42.7	2.0	25	M6×20	45	20	6
0065	40A	1 1/2	48.6	2.0	25	M6×20	45	20	6
0070	50A	2	60.5	2.0	25	M6×20	45	20	6
0084	65A	2 1/2	76.3	2.0	25	M6×20	45	20	6
0099	80A	3	89.1	2.0	25	M6×20	45	20	6
0101	100A	4	114.3	2.0	25	M6×20	45	20	6
0116	125A	5	139.8	3.0	32	M10×35	55	27	8
0135	150A	6	165.2	3.0	32	M10×35	55	27	8

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

径称 (A)

呼び径 (B)

適合管外径

(mm)

最小発注数量

20～30未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	1個
20～30未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	1個
30～40未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	1個
40～50未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	1個
40～50未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	1個
60～70未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	1個
70～80未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	1個
80～90未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	1個
20～30未満	[ステンレス] SUS304	なし	15A	1/2	21.7	1個
20～30未満	[ステンレス] SUS304	なし	20A	3/4	27.2	1個
30～40未満	[ステンレス] SUS304	なし	25A	1	34	1個
40～50未満	[ステンレス] SUS304	なし	32A	1 1/4	42.7	1個
40～50未満	[ステンレス] SUS304	なし	40A	1 1/2	48.6	1個
60～70未満	[ステンレス] SUS304	なし	50A	2	60.5	1個
70～80未満	[ステンレス] SUS304	なし	65A	2 1/2	76.3	1個
80～90未満	[ステンレス] SUS304	なし	80A	3	89.1	1個

通常単価(税別) (税込単価)	通常出荷日

1,100円 ( 1,210円 )	4日目
1,210円 ( 1,331円 )	4日目
1,343円 ( 1,477円 )	4日目
1,698円 ( 1,868円 )	4日目
1,560円 ( 1,716円 )	4日目
1,584円 ( 1,742円 )	4日目
1,797円 ( 1,977円 )	4日目
1,997円 ( 2,197円 )	4日目
2,197円 ( 2,417円 )	4日目
4,612円 ( 5,073円 )	6日目
5,161円 ( 5,677円 )	8日目
3,582円 ( 3,940円 )	5日目
3,385円 ( 3,724円 )	4日目
3,949円 ( 4,344円 )	4日目
3,803円 ( 4,183円 )	4日目
3,944円 ( 4,338円 )	4日目
4,090円 ( 4,499円 )	4日目
4,642円 ( 5,106円 )	8日目
4,727円 ( 5,200円 )	4日目

詳細情報

基本情報

基本情報

立配管金具防振立バンド。
【特長】
・10mmゴム付。
・建築設備用ポリエチレンパイプシステム研究会規格品に対応している。
・A10341：電気亜鉛めっき仕上げ。
・A10359：SUS304製。
【用途】
・SGP管用の防振補助立バンド。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）
SGP管用、ステンレス鋼管（厚肉管）用の蝶番式立バンド。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
