アカギ

吊配管金具防振吊バンド（SGP管用）

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,497円～5,635円

税込単価: 1,647円～6,199円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具吊タン付（電気亜鉛めっき・ステン・どぶめっき）

4.5

通常価格(税別)： 340円 (税込価格：374円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具防振ハード吊バンド

通常価格(税別)： 637円 (税込価格：701円)

通常出荷日：5 日目～

SGP管用の防振補助吊バンド。10mmゴム付。【特長】・本製品のみでは振動伝達...

詳細情報を確認する

種類
防振用金具
材質
スチール
適用管種類
SGP管
表面処理
電気亜鉛めっき
入数 (個)
1

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

はめ込みゴム

新型ゴム

規格表

単位：mm

型番	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	F
A10172-0013	15A	1/2	21.7	2.3	25	M8×25	26	8
A10172-0028	20A	3/4	27.2	2.3	25	M8×25	26	8
A10172-0032	25A	1	34.0	2.3	25	M8×25	26	8
A10172-0047	32A	1 1/4	42.7	2.3	25	M8×25	26	8
A10172-0051	40A	1 1/2	48.6	2.3	25	M8×25	26	8
A10172-0066	50A	2	60.5	2.3	25	M8×25	26	8
A10172-0085	65A	2 1/2	76.3	3.2	25	M10×30	26	8
A10172-0090	80A	3	89.1	3.2	25	M10×30	26	8
A10172-0102	100A	4	114.3	3.2	25	M10×30	26	8
A10172-0117	125A	5	139.8	4.5	32	M12×45	35	10
A10172-0121	150A	6	165.2	4.5	32	M12×45	35	10

大口径は、ゴムの形状が変わる場合もあります。

商品特長詳細

防振吊バンドについて

防振吊バンドは、吊バンドの内面（パイプに触れる面）にゴムパットを装着した製品です。
防振吊バンドシリーズの目的は防振支持の補助です。バンドのみでは振動伝達率を明確に軽減する効果はありません。
正式な防振支持は、防振吊ADシリーズとセットでご使用ください。
ゴムの物性上、屋外での使用は紫外線などの影響を受け劣化するおそれがあります。屋内配管用としてご使用ください。

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

径称(A)

呼び径(B)

適合管外径

(mm)

最小発注数量

20～30未満	15A	1/2	21.7	1個
20～30未満	20A	3/4	27.2	1個
30～40未満	25A	1	34	1個
40～50未満	32A	1 1/4	42.7	1個
40～50未満	40A	1 1/2	48.6	1個
60～70未満	50A	2	60.5	1個
70～80未満	65A	2 1/2	76.3	1個
80～90未満	80A	3	89.1	1個
100～200未満	100A	4	114.3	1個
100～200未満	125A	5	139.8	1個
100～200未満	150A	6	165.2	1個

通常単価(税別) (税込単価)	通常出荷日

1,589円 ( 1,748円 )	4日目
1,602円 ( 1,762円 )	4日目
1,885円 ( 2,074円 )	4日目
1,497円 ( 1,647円 )	5日目
1,738円 ( 1,912円 )	5日目
2,209円 ( 2,430円 )	在庫品1日目当日出荷可能
1,782円 ( 1,960円 )	4日目
1,894円 ( 2,083円 )	4日目
2,097円 ( 2,307円 )	4日目
5,035円 ( 5,539円 )	4日目
5,635円 ( 6,199円 )	4日目

詳細情報

基本情報

基本情報

SGP管用の防振補助吊バンド。
10mmゴム付。
【特長】
・本製品のみでは振動伝達率を明確に軽減する効果はありません。
・電気亜鉛めっき仕上げ。

カタログ

商品TOP

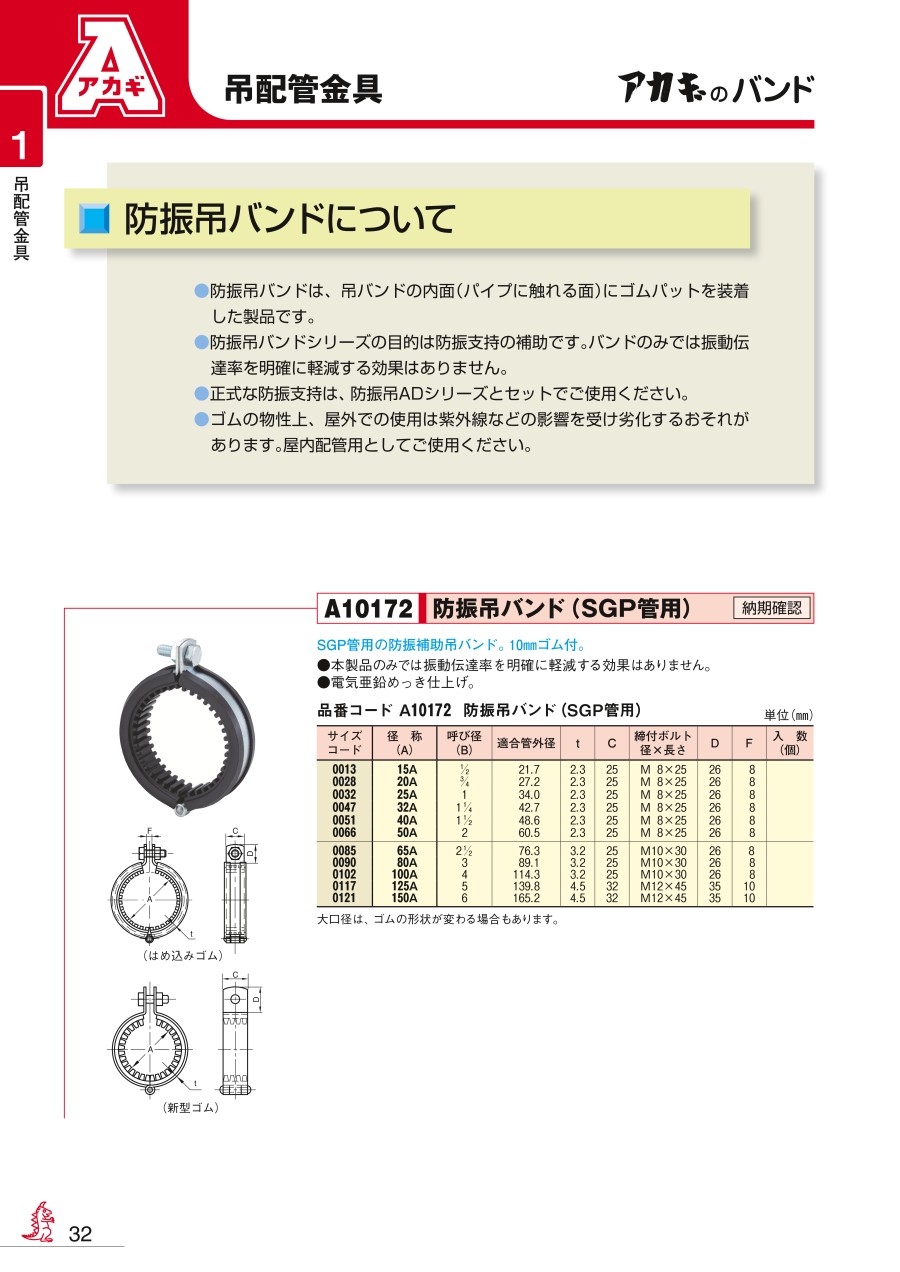

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
