吊配管金具 防振CL吊ロック付3tゴム
未確定：候補が3型番あります。
商品情報

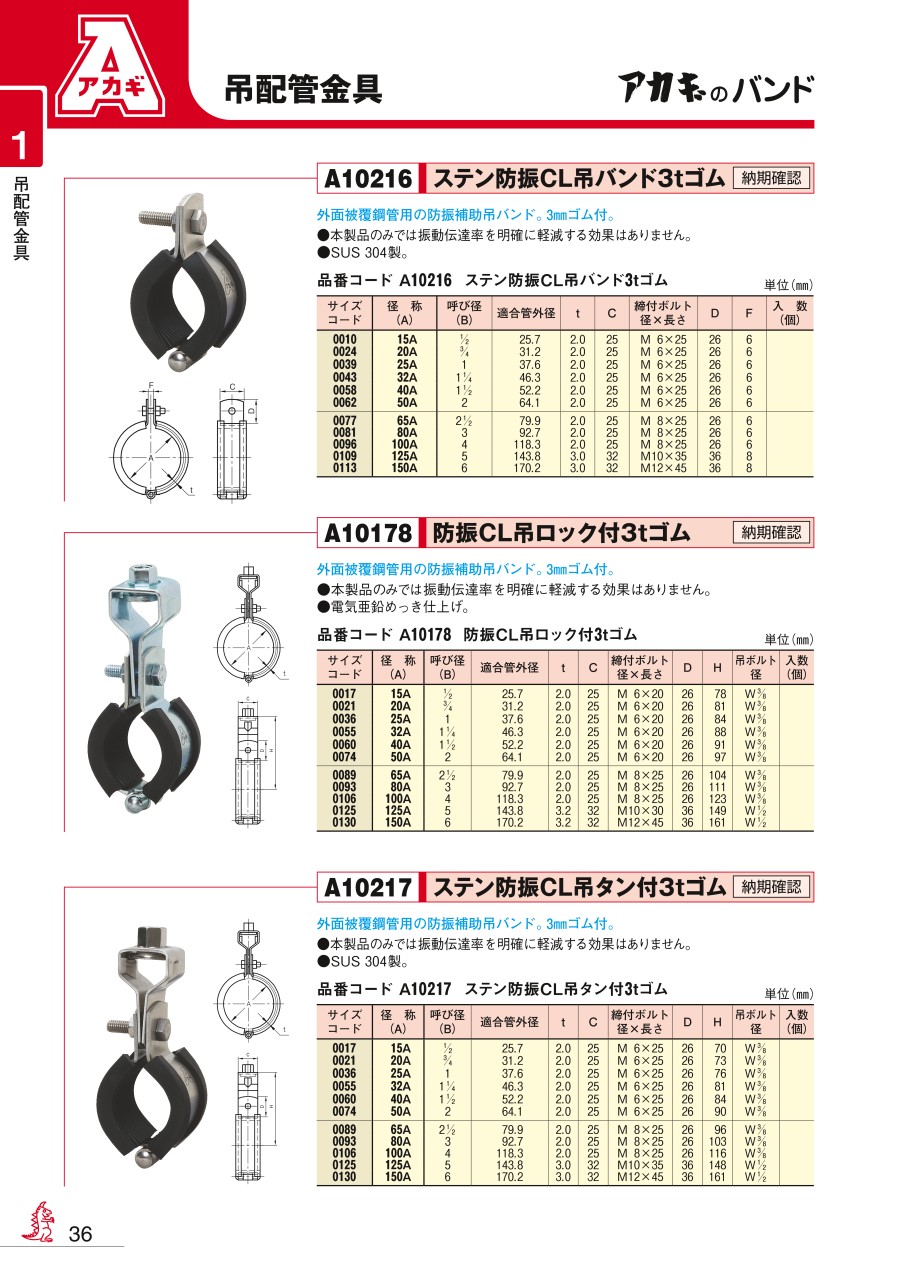

防振CL吊ロック付3tゴムの外観・寸法図
外観
寸法図
防振CL吊ロック付3tゴムの特長
外面被覆鋼管用の防振補助吊バンド。3mmゴム付。
本製品のみでは振動伝達率を明確に軽減する効果はない。
電気亜鉛めっき仕上げ。
製品仕様
品番コード：A10178
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管外 径 |
ｔ | C | 締付ボルト 径×長さ |
D | H | 吊ボルト 径 |
|---|---|---|---|---|---|---|---|---|---|
| 0017 | 15A | 1/2 | 25.7 | 2.0 | 25 | M 6×20 | 26 | 78 | W3/8 |
| 0021 | 20A | 3/4 | 31.2 | 2.0 | 25 | M 6×20 | 26 | 81 | W3/8 |
| 0036 | 25A | 1 | 37.6 | 2.0 | 25 | M 6×20 | 26 | 84 | W3/8 |
| 0055 | 32A | 1 1/4 | 46.3 | 2.0 | 25 | M 6×20 | 26 | 88 | W3/8 |
| 0060 | 40A | 1 1/2 | 52.2 | 2.0 | 25 | M 6×20 | 26 | 91 | W3/8 |
| 0074 | 50A | 2 | 64.1 | 2.0 | 25 | M 6×20 | 26 | 97 | W3/8 |
| 0089 | 65A | 2 1/2 | 79.9 | 2.0 | 25 | M 8×25 | 26 | 104 | W3/8 |
| 0093 | 80A | 3 | 92.7 | 2.0 | 25 | M 8×25 | 26 | 111 | W3/8 |
| 0106 | 100A | 4 | 118.3 | 2.0 | 25 | M 8×25 | 26 | 123 | W3/8 |
| 0125 | 125A | 5 | 143.8 | 3.2 | 32 | M10×30 | 36 | 149 | W1/2 |
| 0130 | 150A | 6 | 170.2 | 3.2 | 32 | M12×45 | 36 | 161 | W1/2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,048円 ( 1,153円 ) | 6日目 |
1,294円 ( 1,423円 ) | 9日目 |
1,497円 ( 1,647円 ) | 9日目 |
