アカギ

立配管金具デップ立バンドシリーズ（SG/CU/SU）

カタログ |

通常単価(税別): 357円～7,997円

税込単価: 393円～8,797円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

電気絶縁用のSGP用、銅管用、ステンレス薄肉管（SUモルコ管）用の提灯式立バンド。【特長】・電気絶縁用...

詳細を確認

11.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

アカギ

立配管金具一ッ穴T足（電気亜鉛めっき/ステン/どぶめっき）

通常価格(税別)： 133円 (税込価格：146円)

通常出荷日：在庫品1日目

よく一緒に見られています

アカギ

立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 152円 (税込価格：167円)

通常出荷日：在庫品1日目

未確定：候補が37型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

型番	品名	被膜色	用途
A10327	デップSG立バンド	アイボリー	SGP管用
A10328	デップCU立バンド	ブラック	銅管用
A10329	デップSU立バンド	ブルー	ステンレス薄肉管（SUモルコ管）用

規格表

A10327

単位：mm

型番	サイズ	呼び径	適合管外径	t	C	締付ボルト径×長さ	D	P	F
A10327-0019	SG-15	1/2	21.7	0.6	25	M6×20	45	20	6
A10327-0023	SG-20	3/4	27.2	0.6	25	M6×20	45	20	6
A10327-0038	SG-25	1	34.0	0.6	25	M6×20	45	20	6
A10327-0042	SG-32	1 1/4	42.7	0.8	25	M6×20	45	20	6
A10327-0057	SG-40	1 1/2	48.6	0.8	25	M6×20	45	20	6
A10327-0061	SG-50	2	60.5	0.8	25	M6×20	45	20	6
A10327-0076	SG-65	2 1/2	76.3	1.0	32	M6×20	45	20	6
A10327-0095	SG-80	3	89.1	1.0	32	M6×20	45	20	6
A10327-0108	SG-100	4	114.3	1.0	32	M6×20	45	20	6
A10327-0112	SG-125	5	139.8	3.2	32	M10×30	55	27	8
A10327-0127	SG-150	6	165.2	3.2	32	M10×30	55	27	8

A10328

単位：mm

型番	サイズ	呼び径	適合管外径	t	C	締付ボルト径×長さ	D	P	F
A10328-0016	CU-8	1/4	9.52	0.6	25	M6×20	45	20	6
A10328-0035	CU-10	3/8	12.70	0.6	25	M6×20	45	20	6
A10328-0040	CU-15	1/2	15.88	0.6	25	M6×20	45	20	6
A10328-0054	CU-19	5/8	19.05	0.6	25	M6×20	45	20	6
A10328-0069	CU-20	3/4	22.22	0.6	25	M6×20	45	20	6
A10328-0073	No.5	空調用	25.40	0.6	25	M6×20	45	20	6
A10328-0088	CU-25	1	28.58	0.6	25	M6×20	45	20	6
A10328-0092	CU-32	1 1/4	34.92	0.6	25	M6×20	45	20	6
A10328-0105	CU-40	1 1/2	41.28	0.6	25	M6×20	45	20	6
A10328-0110	CU-50	2	53.98	0.6	25	M6×20	45	20	6
A10328-0124	CU-65	2 1/2	66.68	0.8	25	M6×20	45	20	6
A10328-0139	CU-80	3	79.38	0.8	25	M6×20	45	20	6
A10328-0143	CU-100	4	104.78	0.8	25	M6×20	45	20	6
A10328-0158	CU-125	5	130.18	3.2	32	M10×30	55	27	8
A10328-0162	CU-150	6	155.58	3.2	32	M10×30	55	27	8

A10329

単位：mm

型番	サイズ	呼び径	適合管外径	t	C	締付ボルト径×長さ	D	P	F
A10329-0013	SU-13	1/2	15.88	0.6	25	M6×20	45	20	6
A10329-0028	SU-20	3/4	22.22	0.6	25	M6×20	45	20	6
A10329-0032	SU-25	1	28.58	0.6	25	M6×20	45	20	6
A10329-0047	SU-30	（1）	34.0	0.6	25	M6×20	45	20	6
A10329-0051	SU-40	1 1/4	42.7	0.8	25	M6×20	45	20	6
A10329-0066	SU-50	1 1/2	48.6	0.8	25	M6×20	45	20	6
A10329-0090	SU-75	2 1/2	76.3	1.0	32	M6×20	45	20	6
A10329-0102	SU-80	3	89.1	1.0	32	M6×20	45	20	6
A10329-0117	SU-100	4	114.3	1.0	32	M6×20	45	20	6
A10329-0121	SU-125	5	139.8	3.2	32	M10×30	55	27	8
A10329-0136	SU-150	6	165.2	3.2	32	M10×30	55	27	8

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

適合管種類

サイズ

適合管外径

(mm)

最小発注数量

20～30未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-15	21.7	1個
20～30未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-20	27.2	1個
30～40未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-25	34	1個
40～50未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-32	42.7	1個
40～50未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-40	48.6	1個
60～70未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-50	60.5	1個
70～80未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-65	76.3	1個
80～90未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-80	89.1	1個
100～200未満	[ステンレス] SUS430	[鋼管/被覆鋼管] SGP	SG-100	114.3	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	SG-125	139.8	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	SG-150	165.2	1個
1～10未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-8	9.52	1個
10～20未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-10	12.7	1個
10～20未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-15	15.88	1個
10～20未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-19	19.05	1個
20～30未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-20	22.22	1個
20～30未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	5	25.4	1個
20～30未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-25	28.58	1個
30～40未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-32	34.92	1個
40～50未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-40	41.28	1個
50～60未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-50	53.98	1個
60～70未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-65	66.68	1個
70～80未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-80	79.38	1個
100～200未満	[ステンレス] SUS430	[銅管/被覆銅管] 銅管	Cu-100	104.78	1個
100～200未満	[スチール] スチール	[銅管/被覆銅管] 銅管	Cu-125	130.18	1個
100～200未満	[スチール] スチール	[銅管/被覆銅管] 銅管	Cu-150	155.58	1個
10～20未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-13	15.88	1個
20～30未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-20	22.22	1個
20～30未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-25	28.58	1個
30～40未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-30	34	1個
40～50未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-40	42.7	1個
40～50未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-50	48.6	1個
70～80未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-75	76.3	1個
80～90未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-80	89.1	1個
100～200未満	[ステンレス] SUS430	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-100	114.3	1個
100～200未満	[スチール] スチール	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-125	139.8	1個
100～200未満	[スチール] スチール	[ステンレス鋼管] ステンレス薄肉管(SUモルコ管)	Su-150	165.2	1個

通常単価(税別) (税込単価)	通常出荷日

520円 ( 572円 )	3日目
577円 ( 635円 )	3日目
575円 ( 633円 )	3日目
658円 ( 724円 )	在庫品1日目当日出荷可能
827円 ( 910円 )	在庫品1日目当日出荷可能
809円 ( 890円 )	3日目
1,106円 ( 1,217円 )	5日目
1,279円 ( 1,407円 )	5日目
1,142円 ( 1,256円 )	4日目
6,797円 ( 7,477円 )	6日目
7,997円 ( 8,797円 )	6日目
497円 ( 547円 )	在庫品1日目当日出荷可能
357円 ( 393円 )	在庫品1日目当日出荷可能
384円 ( 422円 )	3日目
375円 ( 413円 )	3日目
360円 ( 396円 )	3日目
426円 ( 469円 )	3日目
381円 ( 419円 )	3日目
447円 ( 492円 )	3日目
502円 ( 552円 )	3日目
552円 ( 607円 )	3日目
607円 ( 668円 )	4日目
826円 ( 909円 )	4日目
858円 ( 944円 )	4日目
4,119円 ( 4,531円 )	6日目
5,225円 ( 5,748円 )	6日目
476円 ( 524円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	3日目
519円 ( 571円 )	在庫品1日目当日出荷可能
578円 ( 636円 )	3日目
628円 ( 691円 )	3日目
591円 ( 650円 )	3日目
1,075円 ( 1,183円 )	4日目
1,189円 ( 1,308円 )	4日目
1,057円 ( 1,163円 )	4日目
5,628円 ( 6,191円 )	6日目
7,597円 ( 8,357円 )	6日目

詳細情報

基本情報

基本情報

電気絶縁用のSGP用、銅管用、ステンレス薄肉管（SUモルコ管）用の提灯式立バンド。

【特長】
・電気絶縁用の提灯式立バンド。
・軟質塩ビコーティングタイプ。
・電気絶縁性に優れ、管の表面を支持金具の接触により発生する細かな傷から守ります。
・軟質塩ビの物性上、常温80℃までの屋内配管にご使用ください。
・125A以上は蝶番式（受注製作）。
・バンド本体はSUS430製（125A以上は鉄製）。
・ボルト、ナットの材質はユニクロメッキ。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

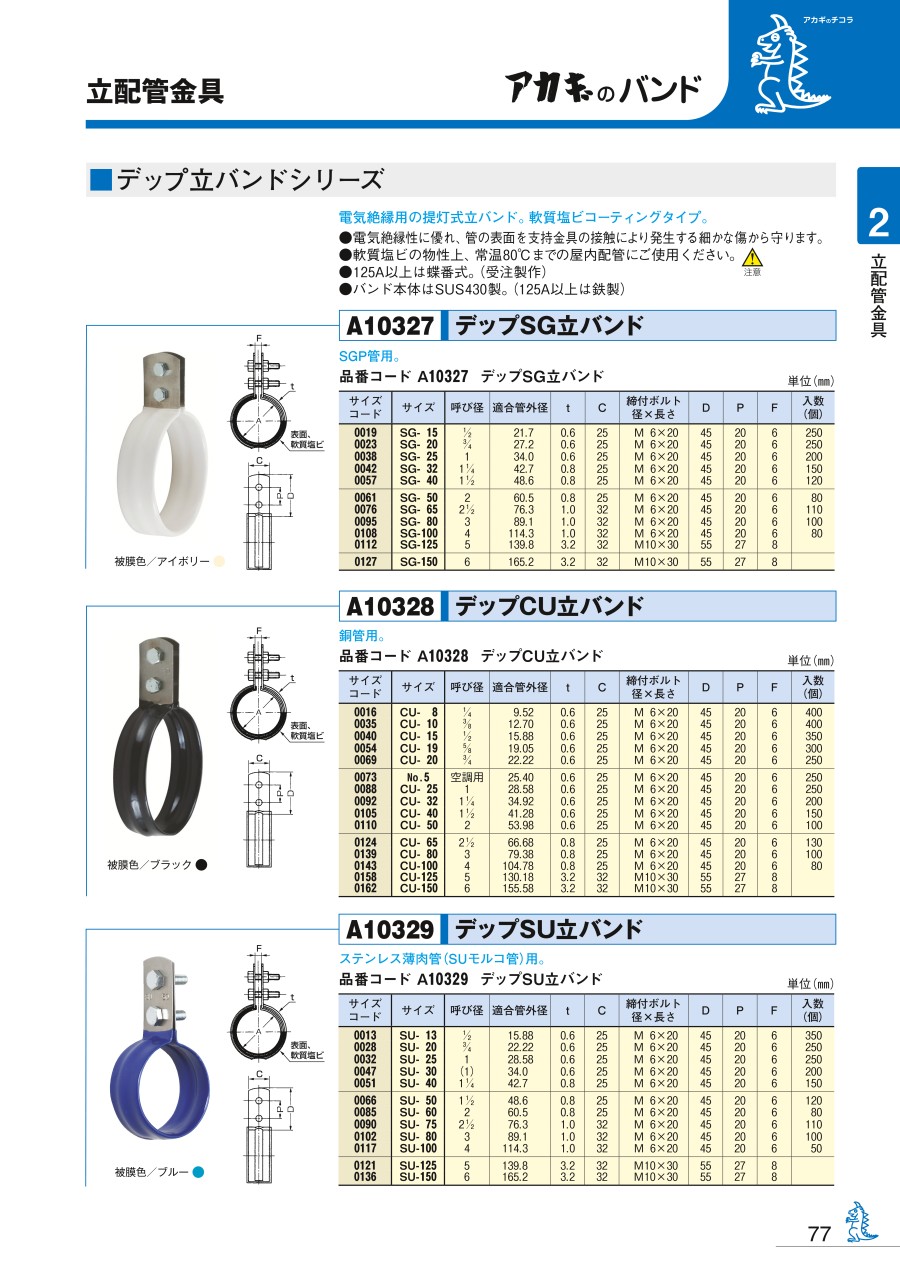

カタログ (見開き版)
