吊配管金具 鉄SP吊タン付
- 通常単価(税別)
- 1,084円～6,655円
- 税込単価
- 1,192円～7,321円
通常出荷日：在庫品1日目～16日目一部当日出荷可能
スパイラルダクト管用の蝶番式吊バンド。【特長】・「A10222鉄SP吊タン無し」に「A10312吊用タ...
詳細を確認
未確定：候補が17型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

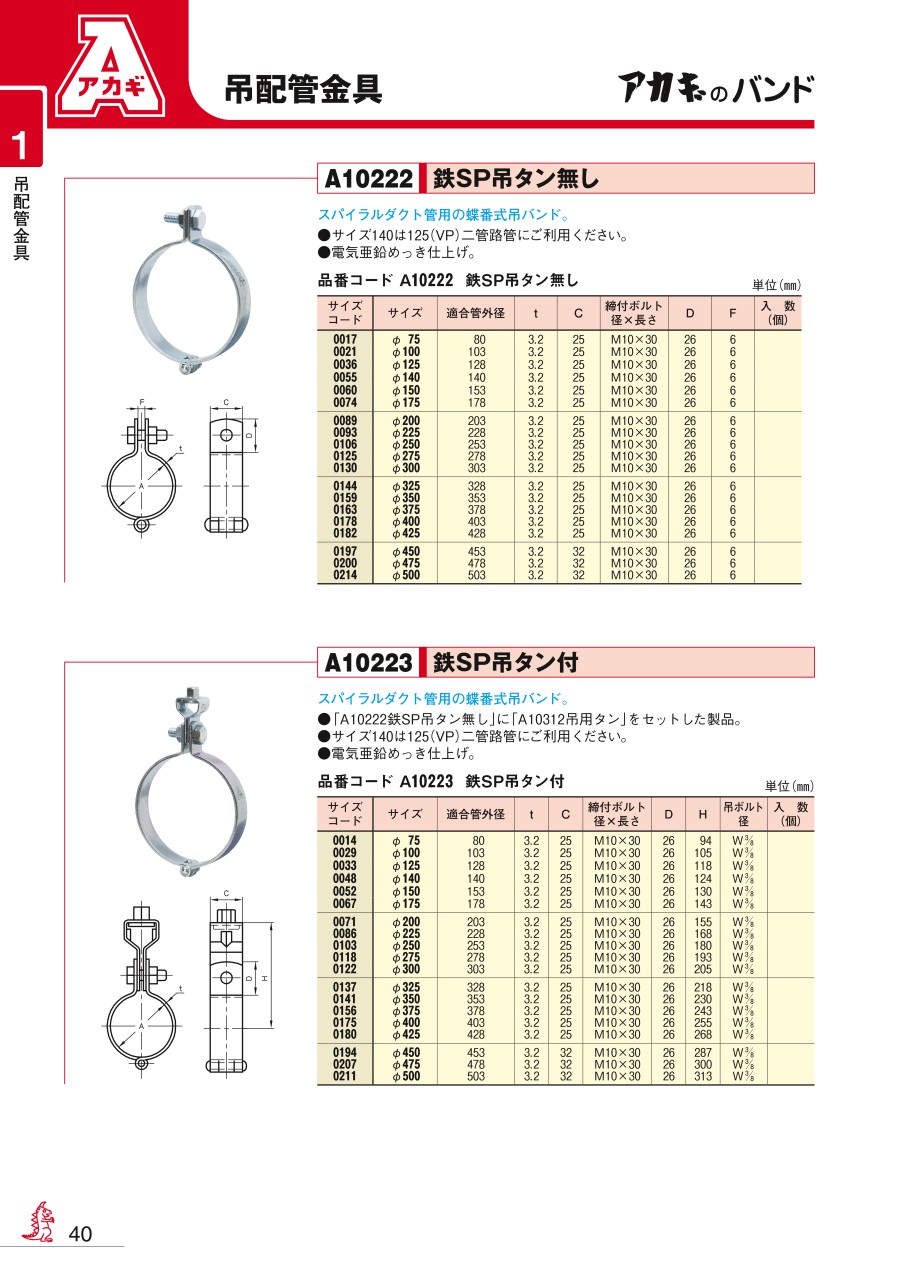

鉄SP吊タン付の外観・寸法図
外観
寸法図
鉄SP吊タン付の特長
スパイラルダクト管用の蝶番式吊バンド。
「A10222鉄SP吊タン無し」に「A10312吊用タン」をセットした製品。
サイズ140は125（VP）二管路管にご利用ください。
電気亜鉛めっき仕上げ。
製品仕様
品番コード：A10223。
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | t | C | 締付ボルト 径×長さ |
D | H | 吊ボルト 径 |
|---|---|---|---|---|---|---|---|---|
| 0014 | φ75 | 80 | 3.2 | 25 | M10×30 | 26 | 94 | W3/8 |
| 0029 | φ100 | 103 | 3.2 | 25 | M10×30 | 26 | 105 | W3/8 |
| 0033 | φ125 | 128 | 3.2 | 25 | M10×30 | 26 | 118 | W3/8 |
| 0048 | φ140 | 140 | 3.2 | 25 | M10×30 | 26 | 124 | W3/8 |
| 0052 | φ150 | 153 | 3.2 | 25 | M10×30 | 26 | 130 | W3/8 |
| 0067 | φ175 | 178 | 3.2 | 25 | M10×30 | 26 | 143 | W3/8 |
| 0071 | φ200 | 203 | 3.2 | 25 | M10×30 | 26 | 155 | W3/8 |
| 0086 | φ225 | 228 | 3.2 | 25 | M10×30 | 26 | 168 | W3/8 |
| 0103 | φ250 | 253 | 3.2 | 25 | M10×30 | 26 | 180 | W3/8 |
| 0118 | φ275 | 278 | 3.2 | 25 | M10×30 | 26 | 193 | W3/8 |
| 0122 | φ300 | 303 | 3.2 | 25 | M10×30 | 26 | 205 | W3/8 |
| 0137 | φ325 | 328 | 3.2 | 25 | M10×30 | 26 | 218 | W3/8 |
| 0141 | φ350 | 353 | 3.2 | 25 | M10×30 | 26 | 230 | W3/8 |
| 0156 | φ375 | 378 | 3.2 | 25 | M10×30 | 26 | 243 | W3/8 |
| 0175 | φ400 | 403 | 3.2 | 25 | M10×30 | 26 | 255 | W3/8 |
| 0180 | φ425 | 428 | 3.2 | 25 | M10×30 | 26 | 268 | W3/8 |
| 0194 | φ450 | 453 | 3.2 | 32 | M10×30 | 26 | 287 | W3/8 |
| 0207 | φ475 | 478 | 3.2 | 32 | M10×30 | 26 | 300 | W3/8 |
| 0211 | φ500 | 503 | 3.2 | 32 | M10×30 | 26 | 313 | W3/8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,423円 ( 1,565円 ) | 6日目 |
1,084円 ( 1,192円 ) | 4日目 |
1,444円 ( 1,588円 ) | 4日目 |
1,534円 ( 1,687円 ) | 4日目 |
1,234円 ( 1,357円 ) | 4日目 |
2,216円 ( 2,438円 ) | 4日目 |
1,792円 ( 1,971円 ) | 在庫品1日目当日出荷可能 |
2,272円 ( 2,499円 ) | 4日目 |
2,284円 ( 2,512円 ) | 在庫品1日目当日出荷可能 |
3,114円 ( 3,425円 ) | 4日目 |
3,449円 ( 3,794円 ) | 在庫品1日目当日出荷可能 |
3,441円 ( 3,785円 ) | 4日目 |
4,355円 ( 4,791円 ) | 16日目 |
3,248円 ( 3,573円 ) | 4日目 |
4,293円 ( 4,722円 ) | 4日目 |
6,217円 ( 6,839円 ) | 4日目 |
6,655円 ( 7,321円 ) | 4日目 |
詳細情報
基本情報
スパイラルダクト管用の蝶番式吊バンド。
【特長】
・「A10222鉄SP吊タン無し」に「A10312吊用タン」をセットした製品。
・サイズ140は125（VP）二管路管に使用。
【用途】
・スパイラルダクト管の配管に。
カタログ
商品担当おすすめ
吊配管金具 鉄SP吊タン付のレビュー
設備工事に
5
5.02019/07/24
もともと設備にこの商品を使用しており、設備の増設に伴い購入しました。急遽必要だったので、インターネットで検索をしてミスミ...もっと読む
0人が参考にしています。
