吊配管金具吊バンド（電気亜鉛めっき・ステン・どぶめっき）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（4件）

通常単価(税別): 103円～20,946円特別価格

税込単価: 113円～23,041円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具 VP吊タン無し（電気亜鉛めっき・ステン）

通常価格(税別)： 107円 (税込価格：118円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具組式吊タン付（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 137円 (税込価格：151円)

通常出荷日：在庫品1日目

蝶番式吊バンド。【用途】・SGP管用。（A10139／A10220）・ステンレ...

詳細情報を確認する

種類
吊バンド
入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が45型番あります。

商品情報
型番リスト
詳細情報

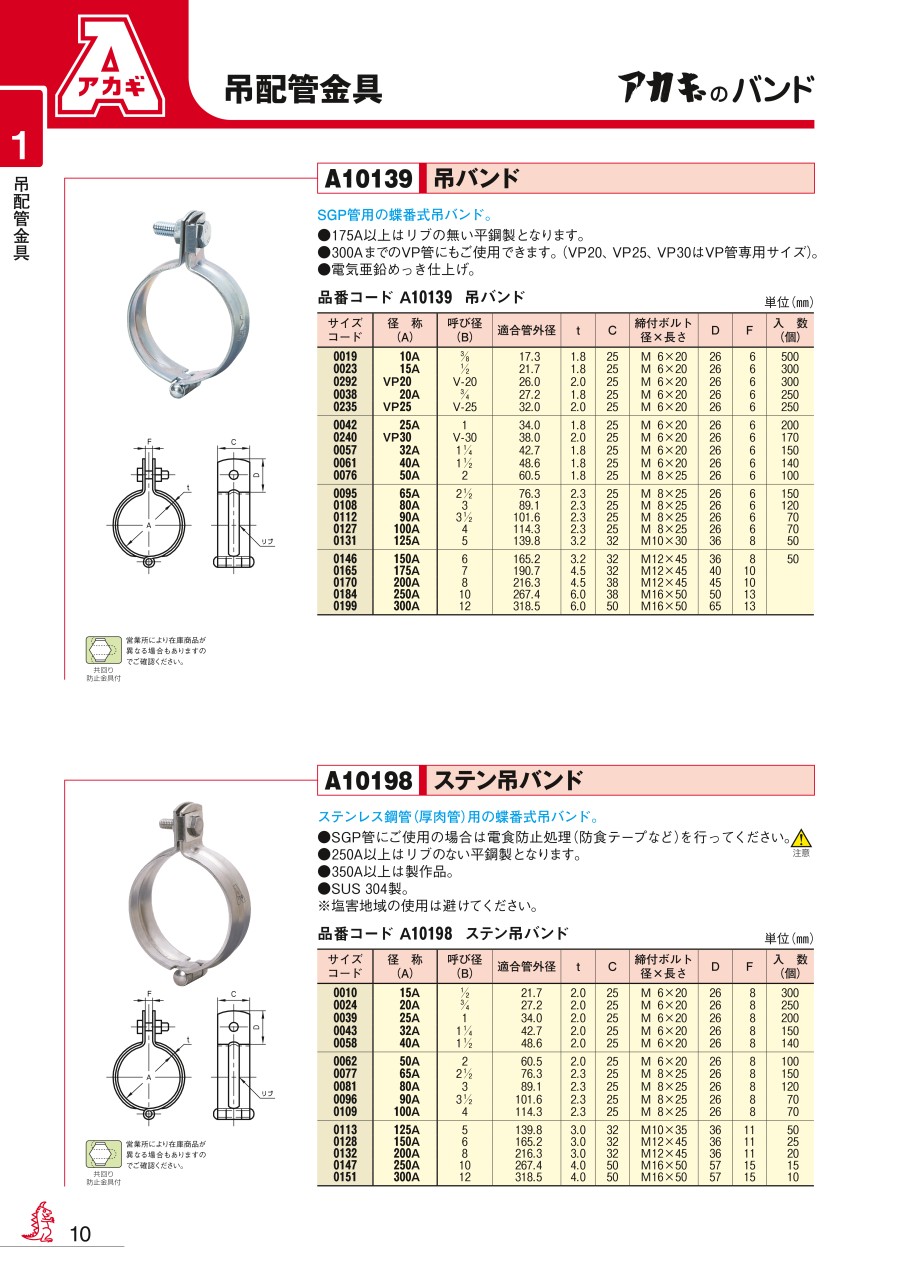

カタログ

商品情報

外形図

製品仕様

品名	材質	表面処理
吊タン付	鉄製	電気亜鉛めっき
どぶめっき吊タン付	鉄製	溶融亜鉛めっき
ステン吊タン付	ステンレス（SUS304）	なし

規格表

吊バンド（品番コード：A10139）

単位（mm）

径称（A）	t	C	締付ボルト径×長さ	D	F
径称（A）	t	C	締付ボルト径×長さ	D	F
10A	1.8	25	M6×20	26	6
15A	1.8	25	M6×20	26	6
VP20	2	25	M6×20	26	6
20A	1.8	25	M6×20	26	6
VP25	2	25	M6×20	26	6
25A	1.8	25	M6×20	26	6
VP30	2	25	M6×20	26	6
32A	1.8	25	M6×20	26	6
40A	1.8	25	M6×20	26	6
50A	1.8	25	M8×25	26	6
65A	2.3	25	M8×25	26	6
80A	2.3	25	M8×25	26	6
90A	2.3	25	M8×25	26	6
100A	2.3	25	M8×25	26	6
125A	3.2	32	M10×30	36	8
150A	3.2	32	M12×45	36	8
175A	4.5	32	M12×45	40	10
200A	4.5	38	M12×45	45	10
250A	6	38	M16×50	50	13
300A	6	50	M16×50	65	13

どぶめっき吊バンド（品番コード：A10220）

単位（mm）

径称（A）	t	C	締付ボルト径×長さ	D	F
径称（A）	t	C	締付ボルト径×長さ	D	F
15A	1.8	25	M6×25	26	6
20A	1.8	25	M6×25	26	6
25A	1.8	25	M6×25	26	6
32A	1.8	25	M6×25	26	6
40A	1.8	25	M6×25	26	6
50A	1.8	25	M8×25	26	6
65A	2.3	25	M8×25	26	6
80A	2.3	25	M8×25	26	6
100A	2.3	25	M8×25	26	6
125A	3.2	32	M10×30	36	8
150A	3.2	32	M12×45	36	8

使用例

吊りバンドによる支持

商品特長詳細

SGP管用の吊バンドです。

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

適用管種類

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

トラスココード

最小発注数量

10～20未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	10A	3/8	17.3	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	850-7803	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	850-7804	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	850-7805	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	850-7806	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	850-7807	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	850-7808	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	850-7809	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	850-7810	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	90A	3 1/2	101.6	850-7811	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	850-7812	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	850-7813	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	850-7814	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	175A	7	190.7	-	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	850-7815	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	250A	10	267.4	850-7816	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	300A	12	318.5	850-7817	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	350A	14	355.6	850-7818	1個
400～500未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	400A	16	406.4	850-7819	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	VP25	V-25	32	-	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	15A	1/2	21.7	850-7862	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	20A	3/4	27.2	850-7863	1個
30～40未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	25A	1	34	850-7864	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	32A	1 1/4	42.7	850-7865	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	40A	1 1/2	48.6	850-7866	1個
60～70未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	50A	2	60.5	850-7867	1個
70～80未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	65A	2 1/2	76.3	850-7868	1個
80～90未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	80A	3	89.1	850-7869	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	90A	3 1/2	101.6	-	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	100A	4	114.3	850-7870	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	150A	6	165.2	850-7872	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	200A	8	216.3	850-7873	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	250A	10	267.4	850-7874	1個
300～400未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	300A	12	318.5	850-7875	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	15A	1/2	21.7	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	20A	3/4	27.2	-	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	25A	1	34	-	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	32A	1 1/4	42.7	-	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	40A	1 1/2	48.6	-	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50A	2	60.5	-	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65A	2 1/2	76.3	-	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	80A	3	89.1	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	100A	4	114.3	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	125A	5	139.8	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	150A	6	165.2	-	1個

通常単価(税別) (税込単価)	通常出荷日

275円 ( 303円 )	8日目
103円 ( 113円 )	4日目
115円 ( 127円 )	4日目
243円 ( 267円 )	在庫品1日目当日出荷可能
152円 ( 167円 )	4日目
151円 ( 166円 )	3日目
179円 ( 197円 )	3日目
225円 ( 248円 )	4日目
272円 ( 299円 )	4日目
724円 ( 796円 )	4日目
533円 ( 586円 )	在庫品1日目当日出荷可能
794円 ( 873円 )	3日目
790円 ( 869円 )	4日目
2,722円 ( 2,994円 )	4日目
2,042円 ( 2,246円 )	在庫品1日目当日出荷可能
4,089円 ( 4,498円 )	2日目
5,950円 ( 6,545円 )	2日目
8,056円 ( 8,862円 )	5日目
9,756円8,975円 ( 9,873円 )	5日目
252円 ( 277円 )	在庫品1日目当日出荷可能
720円 ( 792円 )	在庫品1日目当日出荷可能
552円 ( 607円 )	4日目
806円 ( 887円 )	4日目
864円 ( 950円 )	4日目
667円 ( 734円 )	4日目
587円 ( 646円 )	在庫品1日目当日出荷可能
713円 ( 784円 )	在庫品1日目当日出荷可能
1,273円 ( 1,400円 )	4日目
1,857円 ( 2,043円 )	4日目
1,499円 ( 1,649円 )	在庫品1日目当日出荷可能
3,766円 ( 4,143円 )	3日目
7,997円 ( 8,797円 )	4日目
20,097円18,087円 ( 19,896円 )	4日目
20,946円18,851円 ( 20,736円 )	4日目
702円 ( 772円 )	8日目
796円 ( 876円 )	8日目
606円 ( 667円 )	5日目
894円 ( 983円 )	5日目
818円 ( 900円 )	5日目
1,033円 ( 1,136円 )	5日目
1,249円 ( 1,374円 )	5日目
919円 ( 1,011円 )	5日目
1,090円 ( 1,199円 )	5日目
2,229円 ( 2,452円 )	5日目
2,457円 ( 2,703円 )	5日目

詳細情報

基本情報

基本情報

蝶番式吊バンド。
【用途】
・SGP管用。（A10139／A10220）
・ステンレス鋼管（厚肉管）用。（A10198）

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

日栄インテック
吊金具・ハンガーストロング吊金具Xシリーズ NHB-X 補強金具（H形鋼用）
NHB-xをH形銅に使用した時の、振動や横揺れ等を防止する為の補強金具。
アカギ
吊配管金具エイム本体（有色クロメートめっき/ステン）
【特長】<br>・形鋼から吊ボルトをおろすための金具。<br>・固定タイプ。<br>・吊ボルト径はW3/8のみです。<br>・許容静荷重／パターン1・100kg、パターン2・150kg、パターン3・該当せず。
ミスミ
配管支持具　Ｕボルト
配管の支持にご使用ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
