アカギ

吊配管金具吊タン付（電気亜鉛めっき・ステン・どぶめっき）

カタログ |

4.5

平均満足度4.5

この商品のレビューをみる（2件）

通常単価(税別): 340円～22,271円

税込単価: 374円～24,498円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具吊バンド（電気亜鉛めっき・ステン・どぶめっき）

4.8

通常価格(税別)： 103円 (税込価格：113円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具組式吊タン付（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 137円 (税込価格：151円)

通常出荷日：在庫品1日目

SGP管用、ステンレス鋼管（厚肉管）の蝶番式吊バンド。【用途】・SGP管、ステ...

詳細情報を確認する

種類
吊バンド
入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が46型番あります。

商品情報
型番リスト
詳細情報

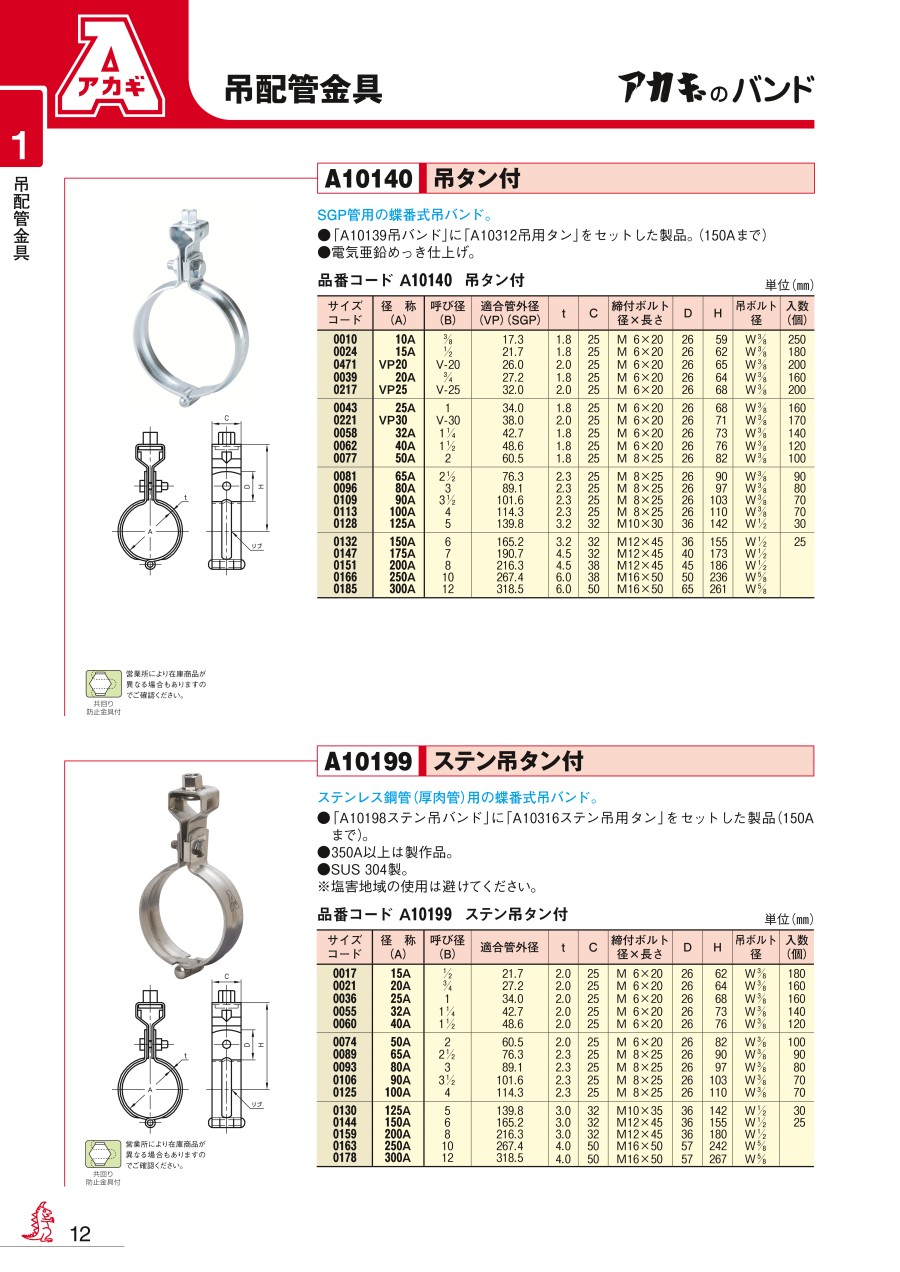

カタログ

商品情報

外形図

製品仕様

品名	材質	表面処理
吊タン付	鉄製	電気亜鉛めっき
どぶめっき吊タン付	鉄製	溶融亜鉛めっき
ステン吊タン付	ステンレス（SUS304）	なし

規格表

吊タン付（品番コード：A10140）

単位（mm）

径称（A）	t	C	締付ボルト径×長さ	D	H	吊ボルト径
径称（A）	t	C	締付ボルト径×長さ	D	H	吊ボルト径
10A	1.8	25	M6×20	26	59	W3/8
15A	1.8	25	M6×20	26	62	W3/8
VP20	2	25	M6×20	26	65	W3/8
20A	1.8	25	M6×20	26	64	W3/8
VP25	2	25	M6×20	26	68	W3/8
25A	1.8	25	M6×20	26	68	W3/8
VP30	2	25	M6×20	26	71	W3/8
32A	1.8	25	M6×20	26	73	W3/8
40A	1.8	25	M6×20	26	76	W3/8
50A	1.8	25	M8×25	26	82	W3/8
65A	2.3	25	M8×25	26	90	W3/8
80A	2.3	25	M8×25	26	97	W3/8
90A	2.3	25	M8×25	26	103	W3/8
100A	2.3	25	M8×25	26	110	W3/8
125A	3.2	32	M10×30	36	142	W1/2
150A	3.2	32	M12×45	36	155	W1/2
175A	4.5	32	M12×45	40	173	W1/2
200A	4.5	38	M12×45	45	186	W1/2
250A	6	38	M16×50	50	236	W5/8
300A	6	50	M16×50	65	261	W5/8

どぶめっき吊タン付（品番コード：A10221）

単位（mm）

径称（A）	t	C	締付ボルト径×長さ	D	H	吊ボルト径
径称（A）	t	C	締付ボルト径×長さ	D	H	吊ボルト径
15A	1.8	25	M6×25	26	65	W3/8
20A	1.8	25	M6×25	26	68	W3/8
25A	1.8	25	M6×25	26	71	W3/8
32A	1.8	25	M6×25	26	76	W3/8
40A	1.8	25	M6×25	26	79	W3/8
50A	1.8	25	M8×25	26	84	W3/8
65A	2.3	25	M8×25	26	92	W3/8
80A	2.3	25	M8×25	26	98	W3/8
100A	2.3	25	M8×25	26	111	W3/8
125A	3.2	32	M10×30	36	145	W1/2
150A	3.2	32	M12×45	36	157	W1/2

ステン吊タン付（品番コード：A10199）

単位（mm）

径称（A）	t	C	締付ボルト径×長さ	D	H	吊ボルト径
径称（A）	t	C	締付ボルト径×長さ	D	H	吊ボルト径
15A	2	25	M6×20	26	62	W3/8
20A	2	25	M6×20	26	64	W3/8
25A	2	25	M6×20	26	68	W3/8
32A	2	25	M6×20	26	73	W3/8
40A	2	25	M6×20	26	76	W3/8
50A	2	25	M6×20	26	82	W3/8
65A	2.3	25	M8×25	26	90	W3/8
80A	2.3	25	M8×25	26	97	W3/8
90A	2.3	25	M8×25	26	103	W3/8
100A	2.3	25	M8×25	26	110	W3/8
125A	3	32	M10×35	36	142	W1/2
150A	3	32	M12×45	36	155	W1/2
200A	3	32	M12×45	36	180	W1/2
250A	4	50	M16×50	57	242	W5/8
300A	4	50	M16×50	57	267	W5/8

使用例

吊りバンドによる支持

商品特長詳細

SGP管用の吊バンドです。

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

適用管種類

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

トラスココード

最小発注数量

10～20未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	10A	3/8	17.3	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	442-0012	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	442-0021	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	442-0039	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	442-0047	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	442-0055	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	442-0063	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	442-0071	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	442-0080	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	90A	3 1/2	101.6	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	442-0098	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	442-0101	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	442-0110	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	175A	7	190.7	850-7820	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	850-7821	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	250A	10	267.4	850-7822	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	300A	12	318.5	850-7823	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	VP25	V-25	32	-	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	VP30	V-30	38	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	VP20	V-20	26	-	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	15A	1/2	21.7	442-0233	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	20A	3/4	27.2	442-0241	1個
30～40未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	25A	1	34	442-0250	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	32A	1 1/4	42.7	442-0268	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	40A	1 1/2	48.6	442-0276	1個
60～70未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	50A	2	60.5	442-0284	1個
70～80未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	65A	2 1/2	76.3	442-0292	1個
80～90未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	80A	3	89.1	442-0306	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	90A	3 1/2	101.6	-	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	100A	4	114.3	442-0314	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	125A	5	139.8	442-0322	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	150A	6	165.2	442-0331	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	200A	8	216.3	850-7876	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	250A	10	267.4	850-7877	1個
300～400未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	300A	12	318.5	850-7878	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	15A	1/2	21.7	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	20A	3/4	27.2	-	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	25A	1	34	-	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	32A	1 1/4	42.7	-	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	40A	1 1/2	48.6	-	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50A	2	60.5	-	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65A	2 1/2	76.3	-	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	80A	3	89.1	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	100A	4	114.3	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	125A	5	139.8	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	150A	6	165.2	-	1個

通常単価(税別) (税込単価)	通常出荷日

489円 ( 538円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
364円 ( 400円 )	在庫品1日目当日出荷可能
567円 ( 624円 )	在庫品1日目当日出荷可能
397円 ( 437円 )	3日目
426円 ( 469円 )	3日目
490円 ( 539円 )	在庫品1日目当日出荷可能
739円 ( 813円 )	3日目
597円 ( 657円 )	在庫品1日目当日出荷可能
525円 ( 578円 )	3日目
627円 ( 690円 )	在庫品1日目当日出荷可能
1,522円 ( 1,674円 )	3日目
1,575円 ( 1,733円 )	3日目
2,755円 ( 3,031円 )	8日目
2,439円 ( 2,683円 )	在庫品1日目当日出荷可能
6,540円 ( 7,194円 )	4日目
9,785円 ( 10,764円 )	3日目
537円 ( 591円 )	4日目
602円 ( 662円 )	4日目
523円 ( 575円 )	8日目
2,514円 ( 2,765円 )	5日目
1,628円 ( 1,791円 )	在庫品1日目当日出荷可能
3,179円 ( 3,497円 )	在庫品1日目当日出荷可能
1,664円 ( 1,830円 )	3日目
1,644円 ( 1,808円 )	在庫品1日目当日出荷可能
1,701円 ( 1,871円 )	在庫品1日目当日出荷可能
1,798円 ( 1,978円 )	3日目
1,889円 ( 2,078円 )	3日目
1,926円 ( 2,119円 )	4日目
2,064円 ( 2,270円 )	在庫品1日目当日出荷可能
6,324円 ( 6,956円 )	3日目
5,853円 ( 6,438円 )	3日目
10,857円 ( 11,943円 )	2日目
21,646円 ( 23,811円 )	8日目
22,271円 ( 24,498円 )	8日目
1,280円 ( 1,408円 )	4日目
1,104円 ( 1,214円 )	3日目
1,248円 ( 1,373円 )	3日目
1,135円 ( 1,249円 )	3日目
1,382円 ( 1,520円 )	3日目
1,510円 ( 1,661円 )	3日目
1,453円 ( 1,598円 )	3日目
1,393円 ( 1,532円 )	3日目
1,708円 ( 1,879円 )	3日目
2,495円 ( 2,745円 )	3日目
2,980円 ( 3,278円 )	3日目

詳細情報

基本情報

基本情報

SGP管用、ステンレス鋼管（厚肉管）の蝶番式吊バンド。
【用途】
・SGP管、ステンレス鋼管の配管に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日栄インテック
吊金具・ハンガーストロング吊金具Xシリーズ NHB-X 補強金具（H形鋼用）
NHB-xをH形銅に使用した時の、振動や横揺れ等を防止する為の補強金具。
アカギ
吊配管金具エイム本体（有色クロメートめっき/ステン）
【特長】 ・形鋼から吊ボルトをおろすための金具。 ・固定タイプ。 ・吊ボルト径はW3/8のみです。 ・許容静荷重／パターン1・100kg、パターン2・150kg、パターン3・該当せず。
アカギ
吊配管金具吊バンド（電気亜鉛めっき・ステン・どぶめっき）
蝶番式吊バンド。 【用途】 ・SGP管用。（A10139／A10220） ・ステンレス鋼管（厚肉管）用。（A10198）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
