立配管金具 鋳鉄用立バンド（電気亜鉛めっき・ステン）
未確定：候補が5型番あります。
商品情報
鋳鉄用立バンド／ステン鋳鉄用立バンドの外観・寸法図
鋳鉄用立バンド
ステン鋳鉄用立バンド
寸法図
鋳鉄用立バンド／ステン鋳鉄用立バンドの特長
排水鋳鉄管用の蝶番式立バンド。
A10333：電気亜鉛めっき仕上げ。
A10354：SUS304製。
共回り防止金具付。
共回り防止金具
製品仕様
品番コード：A10333。
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管外径 | t | C | 締付ボルト 径×長さ |
D | P | F |
|---|---|---|---|---|---|---|---|---|---|
| 0016 | 50 | 2 | 62 | 2.3 | 25 | Ｍ6×20 | 45 | 20 | 6 |
| 0035 | 75 | 3 | 84 | 2.3 | 25 | Ｍ6×20 | 45 | 20 | 6 |
| 0040 | 100 | 4 | 109 | 2.3 | 25 | Ｍ6×20 | 45 | 20 | 6 |
| 0054 | 125 | 5 | 134 | 3.2 | 32 | Ｍ10×30 | 55 | 27 | 8 |
| 0069 | 150 | 6 | 159 | 3.2 | 32 | Ｍ10×30 | 55 | 27 | 8 |
製品仕様
品番コード：A10354。
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管外径 | ｔ | C | 締付ボルト 径×長さ |
D | P | F |
|---|---|---|---|---|---|---|---|---|---|
| 0016 | 50A | 2 | 62 | 2.0 | 25 | M6×20 | 45 | 20 | 6 |
| 0035 | 75A | 3 | 84 | 2.0 | 25 | M6×20 | 45 | 20 | 6 |
| 0040 | 100A | 4 | 109 | 2.0 | 25 | M6×20 | 45 | 20 | 6 |
| 0054 | 125A | 5 | 134 | 3.0 | 32 | M10×35 | 55 | 27 | 8 |
| 0069 | 150A | 6 | 159 | 3.0 | 32 | M10×35 | 55 | 27 | 8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
613円 ( 674円 ) | 5日目 |
715円 ( 787円 ) | 5日目 |
821円 ( 903円 ) | 5日目 |
2,152円 ( 2,367円 ) | 5日目 |
2,506円 ( 2,757円 ) | 5日目 |

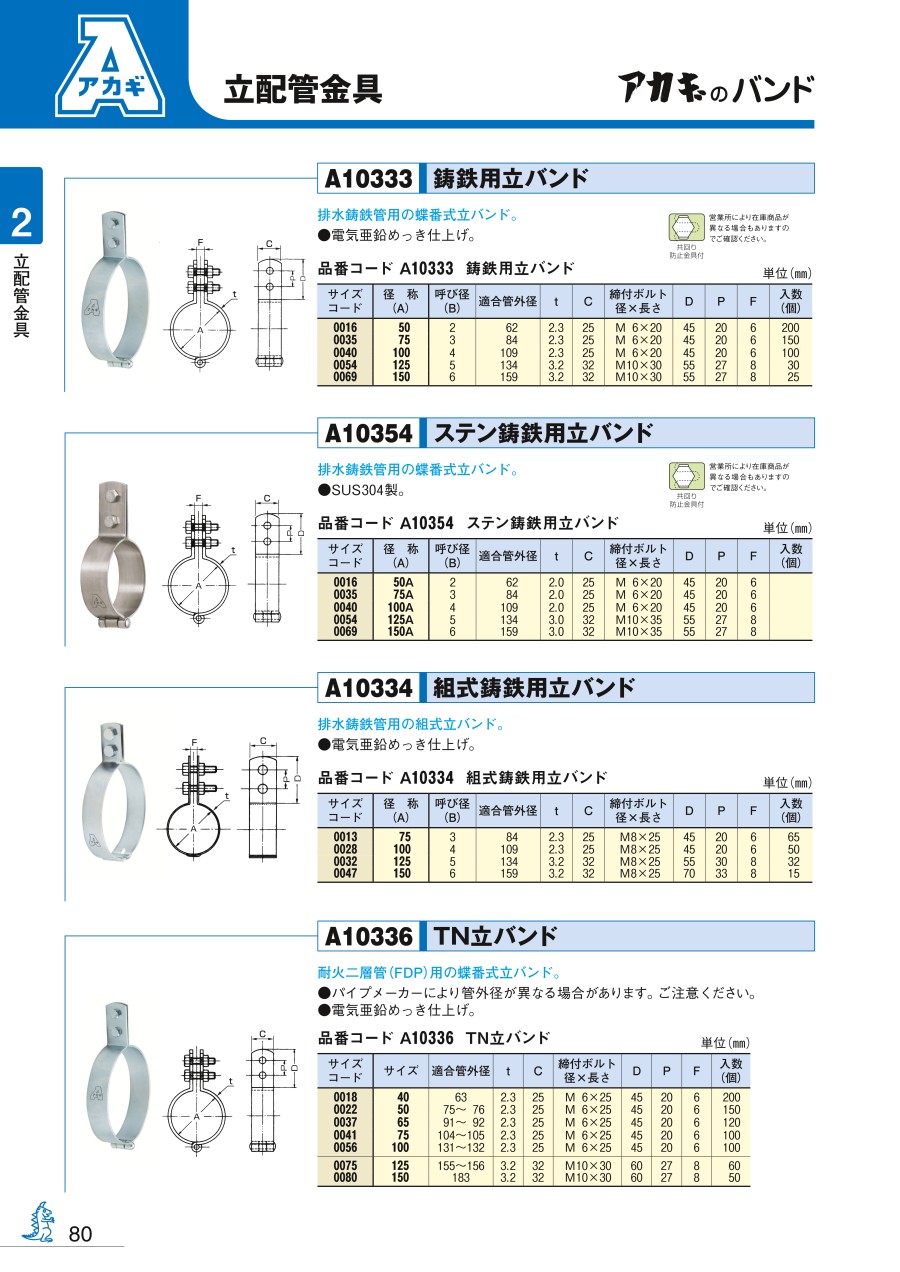

カタログ
