吊配管金具 鋳鉄用吊バンド（電気亜鉛めっき・ステン）
未確定：候補が5型番あります。
商品情報

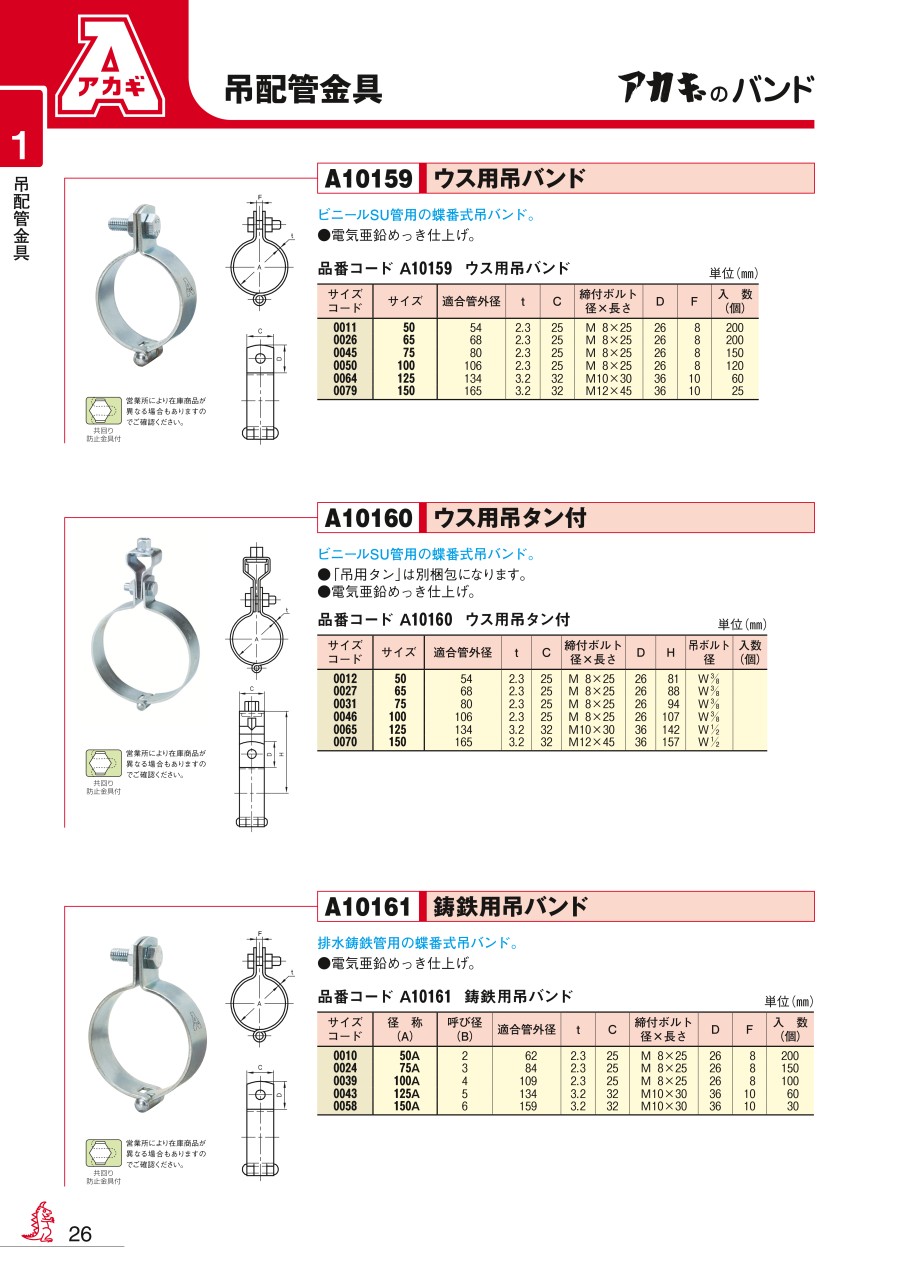

鋳鉄用吊バンドの外観・寸法図
外観
寸法図
鋳鉄用吊バンドの特長
排水鋳鉄管用の蝶番式吊バンド。
電気亜鉛めっき仕上げ。
共回り防止金具付。
共回り防止金具
鋳鉄用吊バンドの寸法表
品番コード：A10161
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管外径 | t | C | 締付ボルト 径×長さ |
D | F |
|---|---|---|---|---|---|---|---|---|
| 0010 | 50A | 2 | 62 | 2.3 | 25 | M8×25 | 26 | 8 |
| 0024 | 75A | 3 | 84 | 2.3 | 25 | M8×25 | 26 | 8 |
| 0039 | 100A | 4 | 109 | 2.3 | 25 | M8×25 | 26 | 8 |
| 0043 | 125A | 5 | 134 | 3.2 | 32 | M10×30 | 36 | 10 |
| 0058 | 150A | 6 | 159 | 3.2 | 32 | M10×30 | 36 | 10 |
ステン鋳鉄用吊バンドの外観・寸法図
外観
寸法図
ステン鋳鉄用吊バンドの特長
排水鋳鉄管用の蝶番式吊バンド。
SUS304製。
共回り防止金具付。
共回り防止金具
ステン鋳鉄用吊バンドの寸法表
品番コード：A10209
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管外径 | t | C | 締付ボルト 径×長さ |
D | F |
|---|---|---|---|---|---|---|---|---|
| 0015 | 50A | 2 | 62 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0020 | 75A | 3 | 84 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0034 | 100A | 4 | 109 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0049 | 125A | 5 | 134 | 3.0 | 32 | M10×35 | 36 | 10 |
| 0053 | 150A | 6 | 159 | 3.0 | 32 | M10×35 | 36 | 10 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
738円 ( 812円 ) | 7日目 |
608円 ( 669円 ) | 7日目 |
762円 ( 838円 ) | 7日目 |
1,776円 ( 1,954円 ) | 7日目 |
1,953円 ( 2,148円 ) | 7日目 |
商品担当おすすめ
吊配管金具 鋳鉄用吊バンド（電気亜鉛めっき・ステン）のレビュー
この商品のレビューはありません
