吊配管金具 鋳鉄用吊タン付（電気亜鉛めっき・ステン）
未確定：候補が3型番あります。
商品情報
鋳鉄用吊タン付の外観・寸法図
外観
寸法図
鋳鉄用吊タン付の特長
排水鋳鉄管用の蝶番式吊バンド。
電気亜鉛めっき仕上げ。
共回り防止金具付。
- ※ 「吊用タン」は別梱包になります。
共回り防止金具付
鋳鉄用吊タン付の寸法表
品番コード：A10162
（単位：mm）
| サイズ コード |
径称 （A） |
呼び径 （B） |
適合管 外径 |
t | C | 締付ボルト 径×長さ |
D | H | 吊ボルト 径 |
|---|---|---|---|---|---|---|---|---|---|
| 0017 | 50A | 2 | 62 | 2.3 | 25 | M8×25 | 26 | 85 | W3/8 |
| 0021 | 75A | 3 | 84 | 2.3 | 25 | M8×25 | 26 | 96 | W3/8 |
| 0036 | 100A | 4 | 109 | 2.3 | 25 | M8×25 | 26 | 108 | W3/8 |
| 0055 | 125A | 5 | 134 | 3.2 | 32 | M10×30 | 36 | 142 | W1/2 |
| 0060 | 150A | 6 | 159 | 3.2 | 32 | M10×30 | 36 | 154 | W1/2 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
760円 ( 836円 ) | 5日目 |
864円 ( 950円 ) | 5日目 |
4,922円 ( 5,414円 ) | 2日目 |

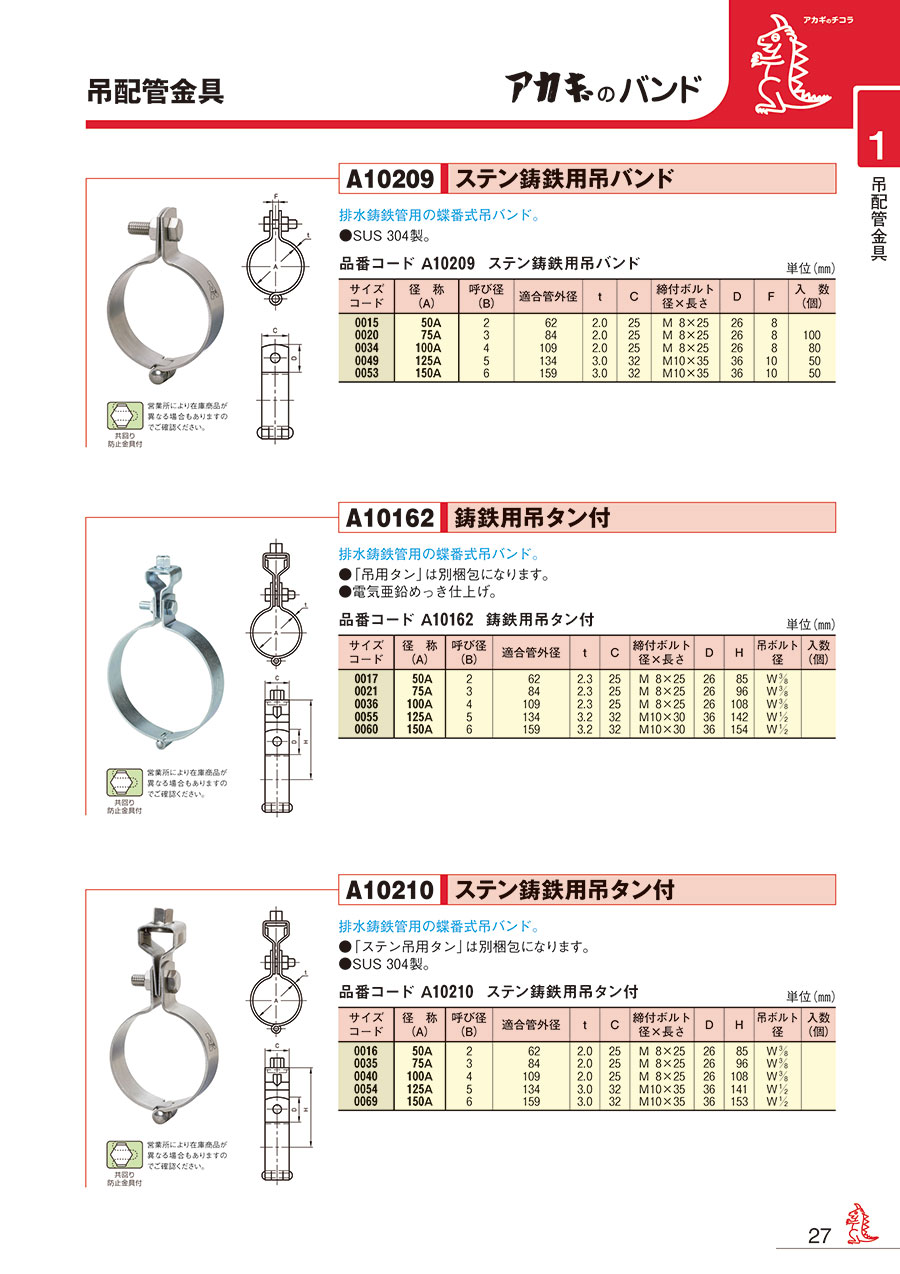

カタログ
