アカギ

ローラーバンド置式ローラー（A・B・Dタイプ）

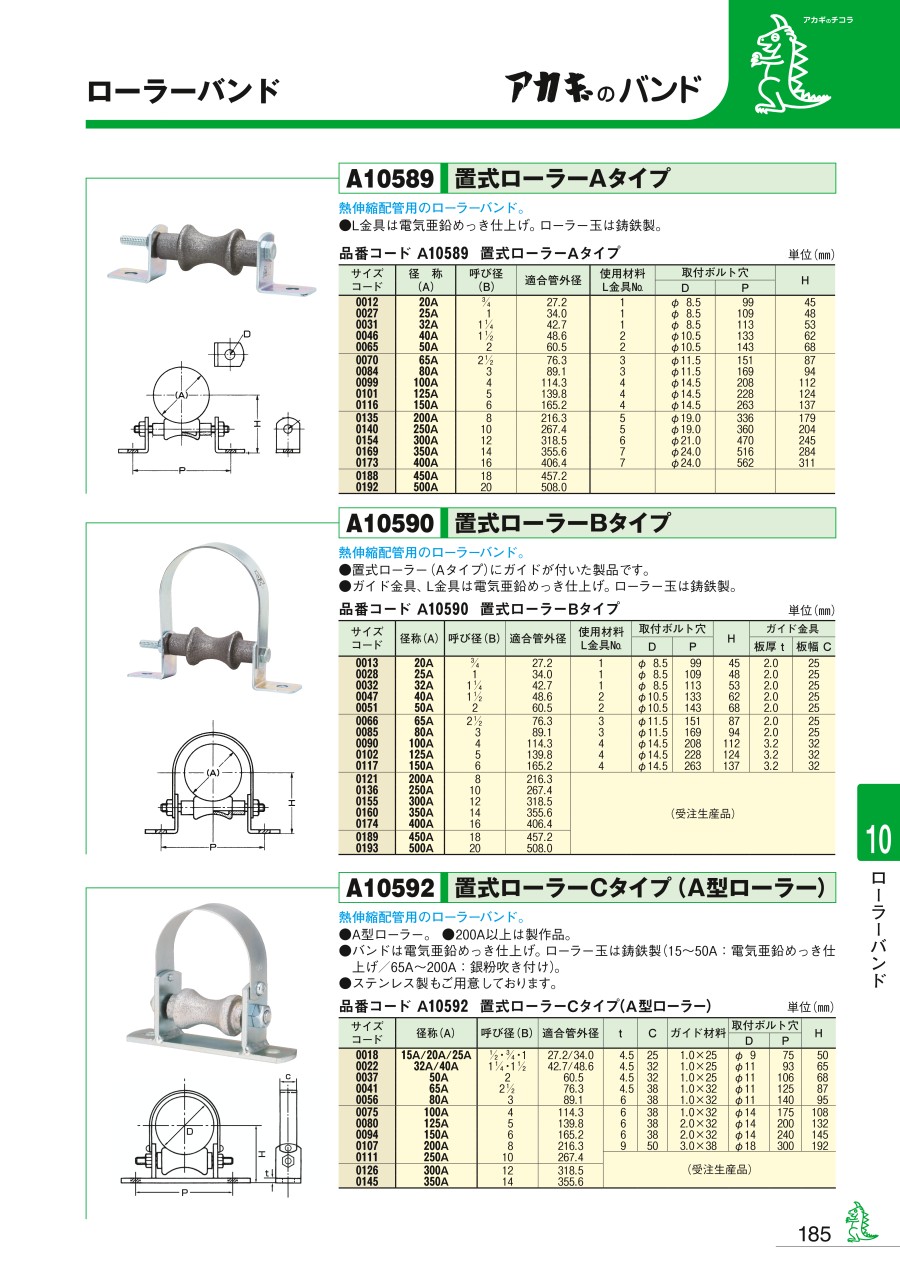

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,028円～14,159円特別価格

税込単価: 1,131円～15,575円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

フロアーバンドセットフロアーナット付プレート（電気亜鉛めっき・ステン）

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

ローラーバンド置式ローラー。【特長】・Aタイプ（ガイドなし）・Bタイプ（ガイ...

詳細情報を確認する

種類
ローラーバンド
材質
スチール
適用管種類
熱収縮床配管
表面処理
電気亜鉛めっき
入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が26型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

置式ローラーAタイプの外観・寸法図

外観

寸法図

置式ローラーAタイプの特長

熱伸縮配管用のローラーバンド。
L金具は電気亜鉛めっき仕上げ。ローラー玉は鋳鉄製。

置式ローラーAタイプの寸法表

品番コード：A10589

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	使用材料 L金具No.	取付ボルト穴		H
サイズコード	径称（A）	呼び径（B）	適合管外径	使用材料 L金具No.	D	P	H
0012	20A	3/4	27.2	1	φ8.5	99	45
0027	25A	1	34.0	1	φ8.5	109	48
0031	32A	1 1/4	42.7	1	φ8.5	113	53
0046	40A	1 1/2	48.6	2	φ10.5	133	62
0065	50A	2	60.5	2	φ10.5	143	68
0070	65A	2 1/2	76.3	3	φ11.5	151	87
0084	80A	3	89.1	3	φ11.5	169	94
0099	100A	4	114.3	4	φ14.5	208	112
0101	125A	5	139.8	4	φ14.5	228	124
0116	150A	6	165.2	4	φ14.5	263	137
0135	200A	8	216.3	5	φ19.0	336	179
0140	250A	10	267.4	5	φ19.0	360	204
0154	300A	12	318.5	6	φ21.0	470	245
0169	350A	14	355.6	7	φ24.0	516	284
0173	400A	16	406.4	7	φ24.0	562	311
0188	450A	18	457.2
0192	500A	20	508.0

置式ローラーBタイプの外観・寸法図

外観

寸法図

置式ローラーBタイプの特長

熱伸縮配管用のローラーバンド。
置式ローラー（Aタイプ）にガイドが付いた製品。
ガイド金具、L金具は電気亜鉛めっき仕上げ。ローラー玉は鋳鉄製。

置式ローラーBタイプの寸法表

品番コード：A10590

（単位：mm）

サイズコード	径称 (A)	呼び径 (B)	適合管外径	使用材料 L金具No.	取付ボルト穴		H	ガイド金具
サイズコード	径称 (A)	呼び径 (B)	適合管外径	使用材料 L金具No.	D	P	H	板厚t	板幅C
0013	20A	3/4	27.2	1	φ8.5	99	45	2.0	25
0028	25A	1	34.0	1	φ8.5	109	48	2.0	25
0032	32A	1 1/4	42.7	1	φ8.5	113	53	2.0	25
0047	40A	1 1/2	48.6	2	φ10.5	133	62	2.0	25
0051	50A	2	60.5	2	φ10.5	143	68	2.0	25
0066	65A	2 1/2	76.3	3	φ11.5	151	87	2.0	25
0085	80A	3	89.1	3	φ11.5	169	94	2.0	25
0090	100A	4	114.3	4	φ14.5	208	112	3.2	32
0102	125A	5	139.8	4	φ14.5	228	124	3.2	32
0117	150A	6	165.2	4	φ14.5	263	137	3.2	32
0121	200A	8	216.3
0136	250A	10	267.4
0155	300A	12	318.5
0160	350A	14	355.6
0174	400A	16	406.4
0189	450A	18	457.2
0193	500A	20	508.0

置式ローラーDタイプの外観・寸法図

外観

寸法図

置式ローラーDタイプの特長

熱伸縮床配管用のローラーバンド。
配管設置後にガイドを装着可能。
センターマークにより、墨出し位置に確実にセットが可能。
本体：電気亜鉛めっき。ローラー：溶融亜鉛めっき。

置式ローラーDタイプの寸法表

品番コード：A12125

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	使用材料			ガイド材料 F	取付ボルト穴		H
サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	t’	ガイド材料 F	G	P	H
0012	20/25A	3/4・1	27.2/34.0	3.2	25	2.0	1.0×25	φ9	89	50/53
0027	32/40A	1 1/4・1 1/2	42.7/48.6	3.2	32	2.0	1.0×32	φ11	109	65/68
0031	50A	2	60.5	3.2	32	2.0	1.0×32	φ11	122	71
0046	65A	2 1/2	76.3	4.5	38	3.2	1.0×38	φ11	142	91
0065	80A	3	89.1	4.5	38	3.2	1.0×38	φ11	154	98
0070	100A	4	114.3	4.5	38	3.2	1.0×38	φ11	189	110
0084	125A	5	139.8	4.5	38	3.2	2.0×38	φ14	215	135
0099	150A	6	165.2	4.5	38	3.2	2.0×38	φ14	254	148

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

径称 (A)

呼び径 (B)

適合管外径

(mm)

仕様

穴ピッチ P

(mm)

最小発注数量

30～40未満	25A	1	34	なし	109	1個
40～50未満	40A	1 1/2	48.6	なし	133	1個
70～80未満	65A	2 1/2	76.3	なし	151	1個
80～90未満	80A	3	89.1	なし	169	1個
100～200未満	125A	5	139.8	なし	228	1個
100～200未満	150A	6	165.2	なし	263	1個
200～300未満	200A	8	216.3	なし	336	1個
20～30未満	20A	3/4	27.2	ガイド付	99	1個
30～40未満	25A	1	34	ガイド付	109	1個
40～50未満	32A	1 1/4	42.7	ガイド付	113	1個
40～50未満	40A	1 1/2	48.6	ガイド付	133	1個
60～70未満	50A	2	60.5	ガイド付	143	1個
70～80未満	65A	2 1/2	76.3	ガイド付	151	1個
80～90未満	80A	3	89.1	ガイド付	169	1個
100～200未満	100A	4	114.3	ガイド付	208	1個
100～200未満	125A	5	139.8	ガイド付	228	1個
100～200未満	150A	6	165.2	ガイド付	263	1個
200～300未満	200A	8	216.3	ガイド付	336	1個
30～40未満	20A･25A	3/4・1	27.2/34	なし	89	1個
40～50未満	32A･40A	1 1/4・1 1/2	42.7/48.6	なし	109	1個
60～70未満	50A	2	60.5	なし	122	1個
70～80未満	65A	2 1/2	76.3	なし	142	1個
80～90未満	80A	3	89.1	なし	154	1個
100～200未満	100A	4	114.3	なし	189	1個
100～200未満	125A	5	139.8	なし	215	1個
100～200未満	150A	6	165.2	なし	254	1個

通常単価(税別) (税込単価)	通常出荷日

1,028円 ( 1,131円 )	2日目
1,326円 ( 1,459円 )	5日目
1,310円 ( 1,441円 )	13日目
1,563円 ( 1,719円 )	10日目
3,968円 ( 4,365円 )	7日目
4,435円 ( 4,879円 )	7日目
8,104円 ( 8,914円 )	7日目
1,441円 ( 1,585円 )	4日目
1,509円 ( 1,660円 )	4日目
1,605円 ( 1,766円 )	4日目
1,957円 ( 2,153円 )	4日目
2,287円 ( 2,516円 )	4日目
2,514円 ( 2,765円 )	4日目
3,003円 ( 3,303円 )	4日目
4,500円 ( 4,950円 )	4日目
5,726円 ( 6,299円 )	5日目
6,504円 ( 7,154円 )	5日目
10,710円9,853円 ( 10,838円 )	8日目
2,690円 ( 2,959円 )	4日目
3,179円 ( 3,497円 )	4日目
3,407円 ( 3,748円 )	4日目
5,115円 ( 5,627円 )	4日目
5,936円 ( 6,530円 )	4日目
7,367円6,777円 ( 7,455円 )	4日目
11,910円10,719円 ( 11,791円 )	4日目
14,159円12,743円 ( 14,017円 )	4日目

詳細情報

基本情報

基本情報

ローラーバンド置式ローラー。
【特長】
・Aタイプ（ガイドなし）
・Bタイプ（ガイド付）
・Dタイプ（ガイド付・配管設置後ガイド装着可能タイプ）
【用途】
・熱伸縮配管用のローラーバンド。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
ローラーバンド角型ローラー
熱伸縮配管用のローラーバンド。250A以上は角形枠に補強板を溶接している。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
