アカギ

立配管金具組式立バンド（電気亜鉛めっき／ステン／どぶめっき）

カタログ |

平均満足度5.0

この商品のレビューをみる（4件）

通常単価(税別): 123円～34,012円

税込単価: 135円～37,413円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具 VP立バンド（電気亜鉛めっき／ステン）

4.3

通常価格(税別)： 135円 (税込価格：149円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）

4.2

通常価格(税別)： 152円 (税込価格：167円)

通常出荷日：在庫品1日目

立配管金具組式立バンド。【特長】・A10324：電気亜鉛めっき仕上げ。・A1...

詳細情報を確認する

種類
立バンド
入数 (個)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が44型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

品名	材質	表面処理
組式立バンド	鉄製	電気亜鉛めっき
どぶめっき組式立バンド	鉄製	溶融亜鉛めっき
ステン組式立バンド	ステンレス（SUS304）	なし

規格表

組式立バンド（品番コード：A10324）

単位（mm）

径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト	D	P	F
径称（A）	呼び径（B）	適合管外径	t	C	径×長さ	D	P	F
15A	1/2	21.7	1.2	25	M6×20	45	20	6
20A	3/4	27.2	1.2	25	M6×20	45	20	6
25A	1	34	1.2	25	M6×20	45	20	6
32A	1 1/4	42.7	2	25	M6×20	45	20	6
40A	1 1/2	48.6	2	25	M6×20	45	20	6
50A	2	60.5	2	25	M6×20	45	20	6
65A	2 1/2	76.3	2.6	32	M8×25	45	20	6
80A	3	89.1	2.6	32	M8×25	45	20	6
90A	3 1/2	101.6	2.6	32	M8×25	45	20	6
100A	4	114.3	2.6	32	M8×25	45	20	6
125A	5	139.8	2.6	38	M10×30	65	30	8
150A	6	165.2	3.2	50	M12×45	70	33	8
200A	8	216.3	3.2	50	M12×45	70	33	8
250A	10	267.4	4.5	50	M12×45	76	33	10
300A	12	318.5	4.5	50	M12×45	80	33	10
350A	14	355.6	6	50	M12×45	80	33	12
400A	16	406.4	6	50	M12×45	85	33	12

ステン組式立バンド（A10350）

単位（mm）

径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト	D	P	F
径称（A）	呼び径（B）	適合管外径	t	C	径×長さ	D	P	F
15A	1/2	21.7	1	25	M6×20	45	20	6
20A	3/4	27.2	1	25	M6×20	45	20	6
25A	1	34	1	25	M6×20	45	20	6
32A	1 1/4	42.7	1.2	25	M6×20	45	20	6
40A	1 1/2	48.6	1.2	25	M6×20	45	20	6
50A	2	60.5	1.2	25	M6×20	45	20	6
65A	2 1/2	76.3	1.5	32	M8×25	45	20	6
80A	3	89.1	1.5	32	M8×25	45	20	6
90A	3 1/2	101.6	1.5	32	M8×25	45	20	6
100A	4	114.3	1.5	32	M8×25	45	20	6
125A	5	139.8	2.5	38	M10×35	65	30	8
150A	6	165.2	3	50	M12×45	70	33	8
200A	8	216.3	3	50	M12×45	70	33	8
250A	10	267.4	4	50	M12×45	70	33	10
300A	12	318.5	4	50	M12×45	70	33	10

どぶめっき組式立バンド（A11212）

単位（mm）

径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト	D	P	F
径称（A）	呼び径（B）	適合管外径	t	C	径×長さ	D	P	F
15A	1/2	21.7	1.2	25	M6×20	45	20	6
20A	3/4	27.2	1.2	25	M6×20	45	20	6
25A	1	34	1.2	25	M6×20	45	20	6
32A	1 1/4	42.7	2	25	M6×20	45	20	6
40A	1 1/2	48.6	2	25	M6×20	45	20	6
50A	2	60.5	2	25	M6×20	45	20	6
65A	2 1/2	76.3	2.6	32	M8×25	45	20	6
80A	3	89.1	2.6	32	M8×25	45	20	6
100A	4	114.3	2.6	32	M8×25	45	20	6
125A	5	139.8	2.6	38	M10×30	65	30	8
150A	6	165.2	3.2	50	M12×45	70	33	8
200A	8	216.3	3.2	50	M12×45	70	33	8

使用例

商品特長詳細

SGP管、VP管（1部不適合）の立配管用の金具です。

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

適合管種類

表面処理

径称 (A)

呼び径 (B)

適合管外径

(mm)

トラスココード

最小発注数量

20～30未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	442-0560	1個
20～30未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	442-0578	1個
30～40未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	442-0586	1個
40～50未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	442-0594	1個
40～50未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	442-0608	1個
60～70未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	442-0616	1個
70～80未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	442-0624	1個
80～90未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	442-0632	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	90A	3 1/2	101.6	-	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	442-0641	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	442-0659	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	442-0667	1個
200～300未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	850-7902	1個
200～300未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	250A	10	267.4	850-7903	1個
300～400未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	300A	12	318.5	850-7904	1個
300～400未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	350A	14	355.6	-	1個
400～500未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 電気亜鉛めっき	400A	16	406.4	-	1個
20～30未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	15A	1/2	21.7	442-0781	1個
20～30未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	20A	3/4	27.2	442-0799	1個
30～40未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	25A	1	34	442-0802	1個
40～50未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	32A	1 1/4	42.7	442-0811	1個
40～50未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	40A	1 1/2	48.6	442-0829	1個
60～70未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	50A	2	60.5	442-0837	1個
70～80未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	65A	2 1/2	76.3	442-0845	1個
80～90未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	80A	3	89.1	442-0853	1個
100～200未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	100A	4	114.3	442-0861	1個
100～200未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	125A	5	139.8	442-0870	1個
100～200未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	150A	6	165.2	442-0888	1個
200～300未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	200A	8	216.3	850-7908	1個
200～300未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	250A	10	267.4	850-7909	1個
300～400未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	300A	12	318.5	850-7910	1個
100～200未満	[ステンレス] SUS304	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	90A	3 1/2	101.6	-	1個
20～30未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	15A	1/2	21.7	-	1個
20～30未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	20A	3/4	27.2	-	1個
30～40未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	25A	1	34	-	1個
40～50未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	32A	1 1/4	42.7	-	1個
40～50未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	40A	1 1/2	48.6	-	1個
60～70未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50A	2	60.5	-	1個
70～80未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65A	2 1/2	76.3	-	1個
80～90未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	80A	3	89.1	-	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	100A	4	114.3	-	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	125A	5	139.8	-	1個
100～200未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	150A	6	165.2	-	1個
200～300未満	[スチール] スチール	[鋼管/被覆鋼管] SGP	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	200A	8	216.3	-	1個

通常単価(税別) (税込単価)	通常出荷日

123円 ( 135円 )	在庫品1日目当日出荷可能
129円 ( 142円 )	在庫品1日目当日出荷可能
141円 ( 155円 )	在庫品1日目当日出荷可能
211円 ( 232円 )	7日目
228円 ( 251円 )	在庫品1日目当日出荷可能
229円 ( 252円 )	在庫品1日目当日出荷可能
357円 ( 393円 )	7日目
420円 ( 462円 )	在庫品1日目当日出荷可能
462円 ( 508円 )	在庫品1日目当日出荷可能
507円 ( 558円 )	在庫品1日目当日出荷可能
866円 ( 953円 )	7日目
967円 ( 1,064円 )	7日目
1,797円 ( 1,977円 )	8日目
3,027円 ( 3,330円 )	8日目
8,610円 ( 9,471円 )	8日目
9,755円 ( 10,731円 )	5日目
12,283円 ( 13,511円 )	13日目
981円 ( 1,079円 )	在庫品1日目当日出荷可能
1,005円 ( 1,106円 )	8日目
1,065円 ( 1,172円 )	在庫品1日目当日出荷可能
1,197円 ( 1,317円 )	在庫品1日目当日出荷可能
1,306円 ( 1,437円 )	在庫品1日目当日出荷可能
1,372円 ( 1,509円 )	在庫品1日目当日出荷可能
2,286円 ( 2,515円 )	6日目
2,365円 ( 2,602円 )	7日目
1,905円 ( 2,096円 )	在庫品1日目当日出荷可能
5,289円 ( 5,818円 )	8日目
5,726円 ( 6,299円 )	8日目
16,698円 ( 18,368円 )	6日目
31,568円 ( 34,725円 )	6日目
34,012円 ( 37,413円 )	6日目
2,204円 ( 2,424円 )	在庫品1日目当日出荷可能
505円 ( 556円 )	5日目
539円 ( 593円 )	5日目
611円 ( 672円 )	5日目
715円 ( 787円 )	5日目
958円 ( 1,054円 )	6日目
987円 ( 1,086円 )	6日目
1,341円 ( 1,475円 )	5日目
1,382円 ( 1,520円 )	5日目
1,729円 ( 1,902円 )	5日目
3,470円 ( 3,817円 )	5日目
3,784円 ( 4,162円 )	5日目
3,671円 ( 4,038円 )	8日目

詳細情報

基本情報

基本情報

立配管金具組式立バンド。
【特長】
・A10324：電気亜鉛めっき仕上げ。
・A10350：SUS304製。
・A11212：溶融亜鉛めっき仕上げ。
【用途】
・SGP管用。（A10324／A11212）
・ステンレス鋼管（厚肉管）用。（A10350）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

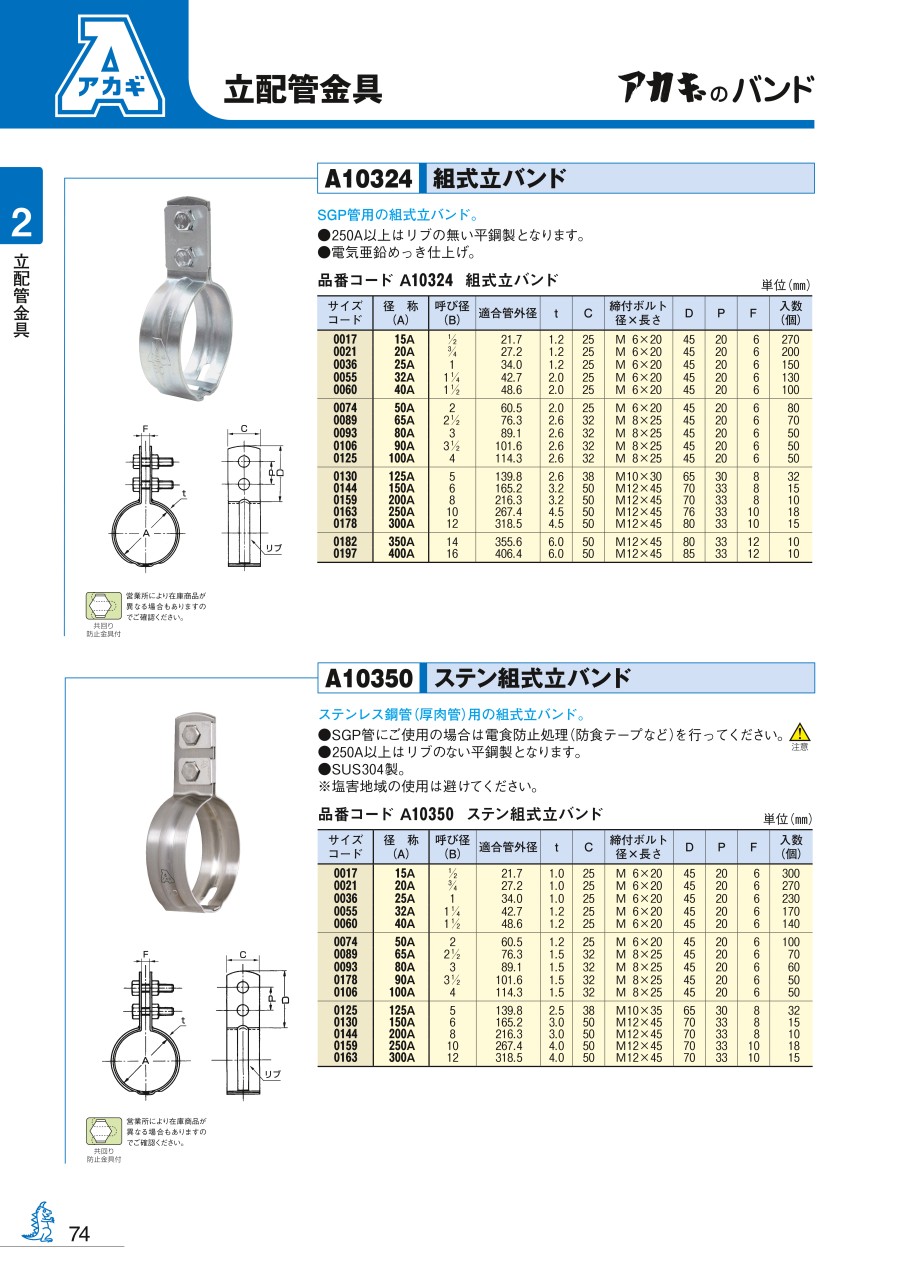

カタログ

カタログ (見開き版)

商品担当おすすめ

アカギ
立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）
SGP管用、ステンレス鋼管（厚肉管）用の蝶番式立バンド。
ミスミ
配管支持具　立配管用バンド
配管の支持具です。
ミスミ
配管支持具　Ｔ字型足
配管の支持具です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
