吊配管金具組式吊タン無し（電気亜鉛めっき・ステン・どぶめっき）

カタログ |

通常単価(税別): 95円～19,405円

税込単価: 105円～21,346円

通常出荷日：2日目～8日目

吊配管金具組式吊タン無し。【特長】・250A以上はリブの無い平鋼製。【用途】・SGP管用。（A101...

詳細を確認

よく一緒に見られています

アカギ

吊配管金具吊バンド（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 103円 (税込価格：113円)

通常出荷日：在庫品1日目

よく一緒に見られています

アカギ

吊配管金具組式吊タン付（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 137円 (税込価格：151円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

組式吊タン無しの外観・寸法図

外観

寸法図

組式吊タン無しの特長

SGP管用の組式吊バンド。
250A以上はリブの無い平鋼製。
電気亜鉛めっき仕上げ。
共回り防止金具付。

共回り防止金具

組式吊タン無しの寸法表

品番コード：A10141

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	F
0017	15A	1/2	21.7	1.2	25	M6×20	27	6
0021	20A	3/4	27.2	1.2	25	M6×20	27	6
0036	25A	1	34.0	1.2	25	M6×20	27	6
0055	32A	1 1/4	42.7	2.0	25	M6×20	27	6
0060	40A	1 1/2	48.6	2.0	25	M6×20	27	6
0074	50A	2	60.5	2.0	25	M6×20	27	6
0089	65A	2 1/2	76.3	2.6	32	M8×25	32	6
0093	80A	3	89.1	2.6	32	M8×25	32	6
0106	90A	3 1/2	101.6	2.6	32	M8×25	32	6
0125	100A	4	114.3	2.6	32	M8×25	32	6
0130	125A	5	139.8	2.6	38	M10×30	32	8
0144	150A	6	165.2	3.2	50	M12×45	40	8
0159	200A	8	216.3	3.2	50	M12×45	40	8
0163	250A	10	267.4	4.5	50	M12×45	55	10
0178	300A	12	318.5	4.5	50	M12×45	55	10
0182	350A	14	355.6	6.0	50	M16×50	60	12
0197	400A	16	406.4	6.0	50	M16×50	65	12

ステン組式吊タン無しの外観・寸法図

外観

寸法図

ステン組式吊タン無しの特長

ステンレス鋼管（厚肉管）用の組式吊バンド。
250A以上はリブのない平鋼製。
SUS304製。

※ SGP管にご使用の場合は電食防止処理（防食テープなど）を行ってください。

共回り防止金具付。

共回り防止金具

ステン組式吊タン無しの寸法表

品番コード：A10200

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	F
0010	15A	1/2	21.7	1.0	25	M6×20	26	6
0024	20A	3/4	27.2	1.0	25	M6×20	26	6
0039	25A	1	34.0	1.0	25	M6×20	26	6
0043	32A	1 1/4	42.7	1.2	25	M6×20	26	6
0058	40A	1 1/2	48.6	1.2	25	M6×20	26	6
0062	50A	2	60.5	1.2	25	M6×20	26	6
0077	65A	2 1/2	76.3	1.5	32	M8×25	36	6
0081	80A	3	89.1	1.5	32	M8×25	36	6
0151	90A	3 1/2	101.6	1.5	32	M8×25	36	6
0096	100A	4	114.3	1.5	32	M8×25	36	6
0109	125A	5	139.8	2.5	38	M10×35	36	8
0113	150A	6	165.2	3.0	50	M12×45	40	8
0128	200A	8	216.3	3.0	50	M12×45	40	8
0132	250A	10	267.4	4.0	50	M12×45	55	10
0147	300A	12	318.5	4.0	50	M12×45	55	10

どぶめっき組式吊タン無しの外観・寸法図

外観

寸法図

どぶめっき組式吊タン無しの特長

SGP管用の組式吊バンド。
溶融亜鉛めっき仕上げ。
共回り防止金具付。

共回り防止金具

どぶめっき組式吊タン無しの寸法表

品番コード：A11208

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	F
0012	15A	1/2	21.7	1.2	25	M6×20	27	6
0027	20A	3/4	27.2	1.2	25	M6×20	27	6
0031	25A	1	34.0	1.2	25	M6×20	27	6
0046	32A	1 1/4	42.7	2.0	25	M6×20	27	6
0065	40A	1 1/2	48.6	2.0	25	M6×20	27	6
0070	50A	2	60.5	2.0	25	M6×20	27	6
0084	65A	2 1/2	76.3	2.6	32	M8×25	32	6
0099	80A	3	89.1	2.6	32	M8×25	32	6
0101	90A	3 1/2	101.6	2.6	32	M8×25	32	6
0116	100A	4	114.3	2.6	32	M8×25	32	6
0135	125A	5	139.8	2.6	38	M10×30	32	8
0140	150A	6	165.2	3.2	50	M12×45	40	8
0154	200A	8	216.3	3.2	50	M12×45	40	8

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

適用管種類

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

トラスココード

最小発注数量

20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	850-7830	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	850-7831	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	850-7832	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	850-7833	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	850-7834	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	850-7835	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	850-7836	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	850-7837	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	90A	3 1/2	101.6	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	850-7838	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	850-7839	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	850-7840	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	850-7841	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	250A	10	267.4	850-7842	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	300A	12	318.5	850-7843	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	350A	14	355.6	-	1個
400～500未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	400A	16	406.4	-	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	15A	1/2	21.7	850-7882	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	20A	3/4	27.2	850-7883	1個
30～40未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	25A	1	34	850-7884	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	32A	1 1/4	42.7	850-7885	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	40A	1 1/2	48.6	850-7886	1個
60～70未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	50A	2	60.5	850-7887	1個
70～80未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	65A	2 1/2	76.3	850-7888	1個
80～90未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	80A	3	89.1	850-7889	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	100A	4	114.3	850-7890	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	125A	5	139.8	850-7891	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	150A	6	165.2	850-7892	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	200A	8	216.3	850-7893	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	250A	10	267.4	850-7894	1個
300～400未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	300A	12	318.5	850-7895	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	90A	3 1/2	101.6	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	20A	3/4	27.2	-	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50A	2	60.5	-	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65A	2 1/2	76.3	-	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	80A	3	89.1	-	1個

通常単価(税別) (税込単価)	通常出荷日

95円 ( 105円 )	6日目
106円 ( 117円 )	6日目
128円 ( 141円 )	6日目
148円 ( 163円 )	6日目
192円 ( 211円 )	8日目
258円 ( 284円 )	8日目
271円 ( 298円 )	8日目
325円 ( 358円 )	8日目
660円 ( 726円 )	8日目
449円 ( 494円 )	8日目
916円 ( 1,008円 )	8日目
1,247円 ( 1,372円 )	8日目
2,569円 ( 2,826円 )	6日目
6,686円 ( 7,355円 )	6日目
8,116円 ( 8,928円 )	6日目
10,092円 ( 11,101円 )	6日目
13,317円 ( 14,649円 )	6日目
430円 ( 473円 )	8日目
549円 ( 604円 )	8日目
437円 ( 481円 )	8日目
648円 ( 713円 )	2日目
648円 ( 713円 )	2日目
618円 ( 680円 )	8日目
1,072円 ( 1,179円 )	8日目
1,181円 ( 1,299円 )	8日目
1,416円 ( 1,558円 )	8日目
2,798円 ( 3,078円 )	8日目
5,054円 ( 5,559円 )	8日目
9,462円 ( 10,408円 )	8日目
14,915円 ( 16,407円 )	5日目
19,405円 ( 21,346円 )	5日目
1,497円 ( 1,647円 )	8日目
362円 ( 398円 )	7日目
616円 ( 678円 )	6日目
1,080円 ( 1,188円 )	7日目
1,219円 ( 1,341円 )	7日目

詳細情報

基本情報

基本情報

吊配管金具組式吊タン無し。
【特長】
・250A以上はリブの無い平鋼製。
【用途】
・SGP管用。（A10141／A11208）
・ステンレス鋼管（厚肉管）用。（A10200）

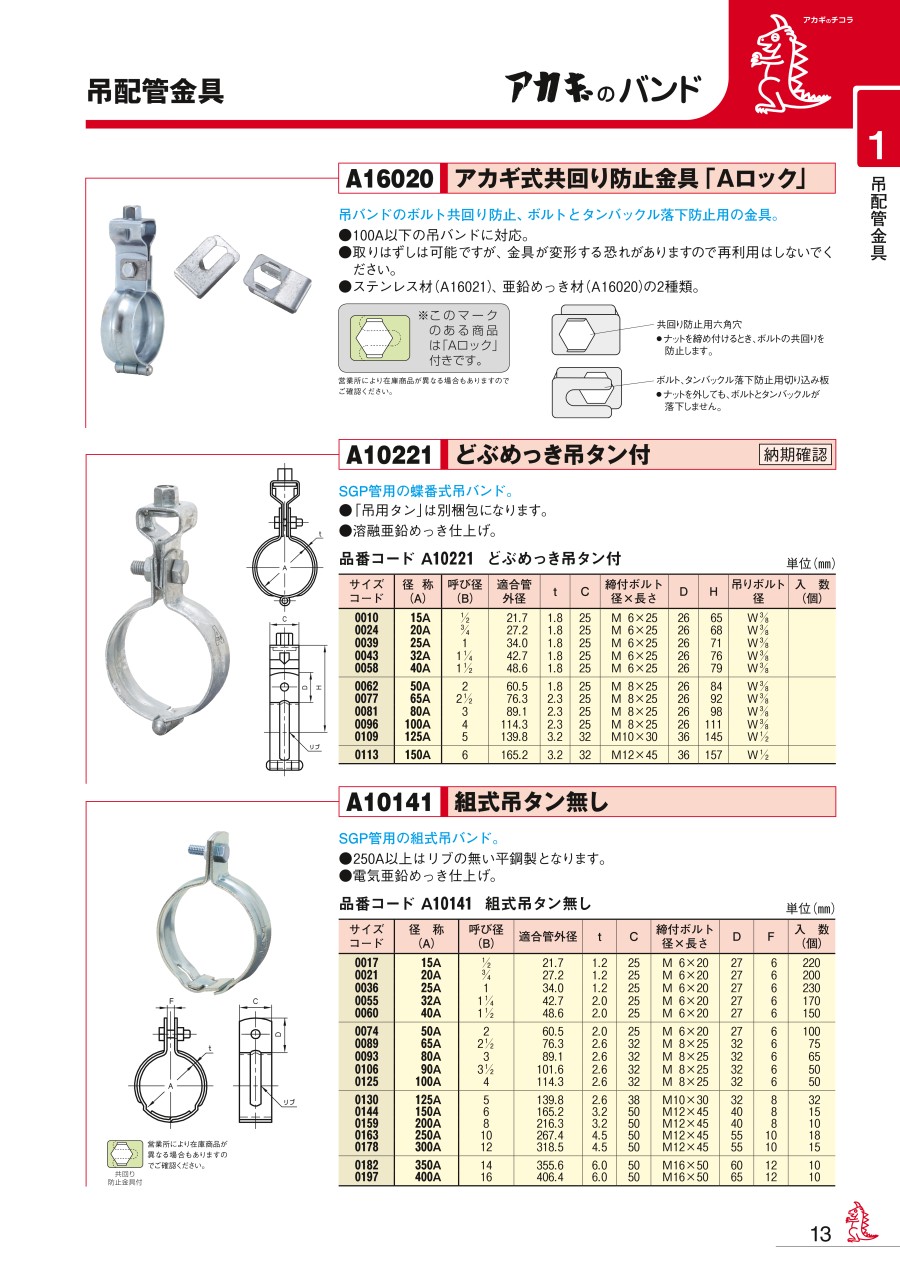

カタログ
