アカギ

吊配管金具組式吊タン付（電気亜鉛めっき・ステン・どぶめっき）

カタログ |

通常単価(税別): 137円～34,025円

税込単価: 151円～37,428円

通常出荷日：在庫品1日目～12日目一部当日出荷可能

吊配管金具組式吊タン付。【特長】・組式吊タン無しに吊用タン（ロック）をセットした製品。【用途】・SG...

詳細を確認

55.0

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

よく一緒に見られています

アカギ

吊配管金具吊バンド（電気亜鉛めっき・ステン・どぶめっき）

通常価格(税別)： 103円 (税込価格：113円)

通常出荷日：在庫品1日目

よく一緒に見られています

アカギ

吊配管金具 VP吊タン付（電気亜鉛めっき/ステン）

通常価格(税別)： 244円 (税込価格：268円)

通常出荷日：在庫品1日目

未確定：候補が36型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

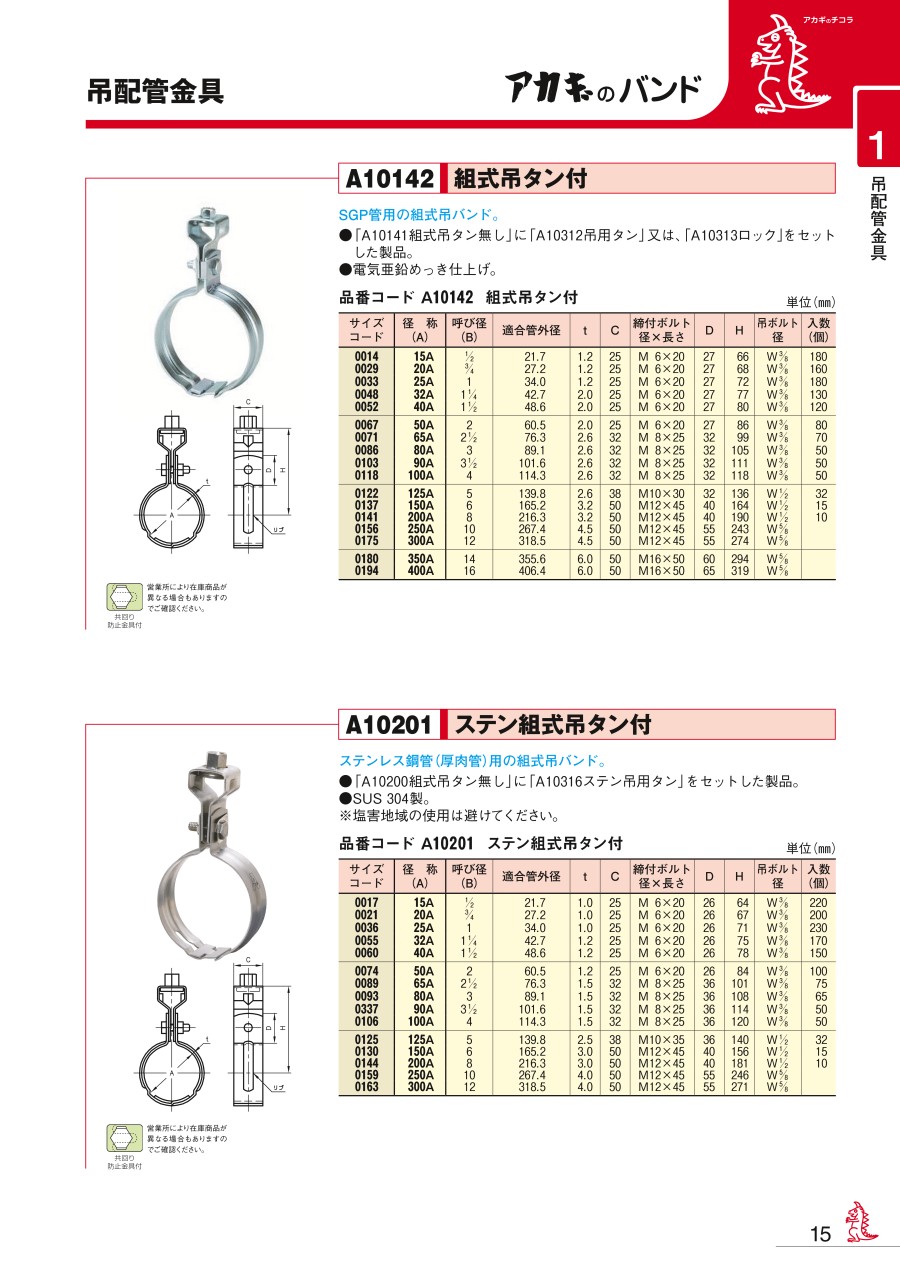

組式吊タン付の外観・寸法図

外観

寸法図

組式吊タン付の特長

SGP管用の組式吊バンド。
「A10141組式吊タン無し」に「A10312吊用タン」をセットした製品。
電気亜鉛めっき仕上げ。
共回り防止金具付。

共回り防止金具

組式吊タン付の寸法表

品番コード：A10142

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	H	吊ボルト径
0014	15A	1/2	21.7	1.2	25	M6×20	27	66	W3/8
0029	20A	3/4	27.2	1.2	25	M6×20	27	68	W3/8
0033	25A	1	34.0	1.2	25	M6×20	27	72	W3/8
0048	32A	1 1/4	42.7	2.0	25	M6×20	27	77	W3/8
0052	40A	1 1/2	48.6	2.0	25	M6×20	27	80	W3/8
0067	50A	2	60.5	2.0	25	M6×20	27	86	W3/8
0071	65A	2 1/2	76.3	2.6	32	M8×25	32	99	W3/8
0086	80A	3	89.1	2.6	32	M8×25	32	105	W3/8
0103	90A	3 1/2	101.6	2.6	32	M8×25	32	111	W3/8
0118	100A	4	114.3	2.6	32	M8×25	32	118	W3/8
0122	125A	5	139.8	2.6	38	M10×30	32	136	W1/2
0137	150A	6	165.2	3.2	50	M12×45	40	164	W1/2
0141	200A	8	216.3	3.2	50	M12×45	40	190	W1/2
0156	250A	10	267.4	4.5	50	M12×45	55	243	W5/8
0175	300A	12	318.5	4.5	50	M12×45	55	274	W5/8
0180	350A	14	355.6	6.0	50	M16×50	60	294	W5/8
0194	400A	16	406.4	6.0	50	M16×50	65	319	W5/8

ステン組式吊タン付の外観・寸法図

外観

寸法図

ステン組式吊タン付の特長

ステンレス鋼管（厚肉管）用の組式吊バンド。
「A10200組式吊タン無し」に「A10316ステン吊用タン」をセットした製品。
SUS304製。
共回り防止金具付。

共回り防止金具

ステン組式吊タン付の寸法表

品番コード：A10201

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	H	吊ボルト径
0017	15A	1/2	21.7	1.0	25	M6×20	26	64	W3/8
0021	20A	3/4	27.2	1.0	25	M6×20	26	67	W3/8
0036	25A	1	34.0	1.0	25	M6×20	26	71	W3/8
0055	32A	1 1/4	42.7	1.2	25	M6×20	26	75	W3/8
0060	40A	1 1/2	48.6	1.2	25	M6×20	26	78	W3/8
0074	50A	2	60.5	1.2	25	M6×20	26	84	W3/8
0089	65A	2 1/2	76.3	1.5	32	M8×25	36	101	W3/8
0093	80A	3	89.1	1.5	32	M8×25	36	108	W3/8
0337	90A	3 1/2	101.6	1.5	32	M8×25	36	114	W3/8
0106	100A	4	114.3	1.5	32	M8×25	36	120	W3/8
0125	125A	5	139.8	2.5	38	M10×35	36	140	W1/2
0130	150A	6	165.2	3.0	50	M12×45	40	156	W1/2
0144	200A	8	216.3	3.0	50	M12×45	40	181	W1/2
0159	250A	10	267.4	4.0	50	M12×45	55	246	W5/8
0163	300A	12	318.5	4.0	50	M12×45	55	271	W5/8

どぶめっき組式吊タン付の外観・寸法図

外観

寸法図

どぶめっき組式吊タン付の特長

SGP管用の組式吊バンド。
「吊用タン」は別梱包。
溶融亜鉛めっき仕上げ。

どぶめっき組式吊タン付の寸法表

品番コード：A11209

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	締付ボルト径×長さ	D	H	吊ボルト径
0010	15A	1/2	21.7	1.2	25	M6×20	27	66	W3/8
0024	20A	3/4	27.2	1.2	25	M6×20	27	68	W3/8
0039	25A	1	34.0	1.2	25	M6×20	27	72	W3/8
0043	32A	1 1/4	42.7	2.0	25	M6×20	27	77	W3/8
0058	40A	1 1/2	48.6	2.0	25	M6×20	27	80	W3/8
0062	50A	2	60.5	2.0	25	M6×20	27	86	W3/8
0077	65A	2 1/2	76.3	2.6	32	M8×25	32	99	W3/8
0081	80A	3	89.1	2.6	32	M8×25	32	105	W3/8
0096	90A	3 1/2	101.6	2.6	32	M8×25	32	111	W3/8
0109	100A	4	114.3	2.6	32	M8×25	32	118	W3/8
0113	125A	5	139.8	2.6	38	M10×30	32	136	W1/2
0128	150A	6	165.2	3.2	50	M12×45	40	164	W1/2
0132	200A	8	216.3	3.2	50	M12×45	40	190	W1/2

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

適用管種類

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

トラスココード

最小発注数量

20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	442-0128	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	442-0136	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	442-0144	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	442-0152	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	442-0161	1個
60～70未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	442-0179	1個
70～80未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	442-0187	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	442-0195	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	90A	3 1/2	101.6	-	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	442-0209	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	442-0217	1個
100～200未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	442-0225	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	850-7844	1個
200～300未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	250A	10	267.4	850-7845	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	300A	12	318.5	850-7846	1個
300～400未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	350A	14	355.6	-	1個
400～500未満	スチール	SGP管	[亜鉛メッキ] 電気亜鉛めっき	400A	16	406.4	-	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	15A	1/2	21.7	442-0349	1個
20～30未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	20A	3/4	27.2	442-0357	1個
30～40未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	25A	1	34	442-0365	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	32A	1 1/4	42.7	442-0373	1個
40～50未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	40A	1 1/2	48.6	442-0381	1個
60～70未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	50A	2	60.5	442-0390	1個
70～80未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	65A	2 1/2	76.3	442-0403	1個
80～90未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	80A	3	89.1	442-0411	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	100A	4	114.3	442-0420	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	125A	5	139.8	442-0438	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	150A	6	165.2	442-0446	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	200A	8	216.3	850-7896	1個
200～300未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	250A	10	267.4	850-7897	1個
300～400未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	300A	12	318.5	850-7898	1個
100～200未満	[ステンレス] ステンレス	[ステンレス鋼管] ステンレス鋼管(厚肉管)	なし	90A	3 1/2	101.6	-	1個
20～30未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	20A	3/4	27.2	-	1個
30～40未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	25A	1	34	-	1個
40～50未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	32A	1 1/4	42.7	-	1個
80～90未満	スチール	SGP管	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	80A	3	89.1	-	1個

通常単価(税別) (税込単価)	通常出荷日

153円 ( 168円 )	7日目
166円 ( 183円 )	在庫品1日目当日出荷可能
137円 ( 151円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
207円 ( 228円 )	在庫品1日目当日出荷可能
232円 ( 255円 )	3日目
339円 ( 373円 )	3日目
409円 ( 450円 )	在庫品1日目当日出荷可能
530円 ( 583円 )	12日目
543円 ( 597円 )	在庫品1日目当日出荷可能
965円 ( 1,062円 )	7日目
1,343円 ( 1,477円 )	7日目
1,854円 ( 2,039円 )	8日目
4,997円 ( 5,497円 )	8日目
10,188円 ( 11,207円 )	6日目
11,873円 ( 13,060円 )	6日目
15,746円 ( 17,321円 )	6日目
1,146円 ( 1,261円 )	8日目
988円 ( 1,087円 )	8日目
1,099円 ( 1,209円 )	8日目
1,146円 ( 1,261円 )	8日目
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	在庫品1日目当日出荷可能
1,968円 ( 2,165円 )	8日目
2,024円 ( 2,226円 )	8日目
2,147円 ( 2,362円 )	8日目
5,544円 ( 6,098円 )	8日目
7,214円 ( 7,935円 )	8日目
11,415円 ( 12,557円 )	8日目
34,025円 ( 37,428円 )	8日目
21,910円 ( 24,101円 )	8日目
2,213円 ( 2,434円 )	5日目
747円 ( 822円 )	5日目
946円 ( 1,041円 )	5日目
1,040円 ( 1,144円 )	5日目
1,870円 ( 2,057円 )	2日目

詳細情報

基本情報

基本情報

吊配管金具組式吊タン付。
【特長】
・組式吊タン無しに吊用タン（ロック）をセットした製品。
【用途】
・SGP管用。（A10142／A11209）
・ステンレス鋼管（厚肉管）用。（A10201）

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

日栄インテック
吊金具・ハンガーストロング吊金具Xシリーズ NHB-X 補強金具（H形鋼用）
NHB-xをH形銅に使用した時の、振動や横揺れ等を防止する為の補強金具。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
