アカギ

ローラーバンド組式ローラー（電気亜鉛めっき・ステン）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 794円～4,904円

税込単価: 873円～5,394円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

吊配管金具ねじ込T足（電気亜鉛めっき・ステン）

3.5

通常価格(税別)： 241円 (税込価格：265円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

ローラーバンド角型ローラー

通常価格(税別)： 1,165円 (税込価格：1,282円)

通常出荷日：4 日目～

熱伸縮配管用のローラーバンド。【特長】・A10593：バンドは電気亜鉛めっき仕...

詳細情報を確認する

種類
ローラーバンド
適用管種類
熱伸縮配管
入数 (個)
1

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

組式ローラーの外観・寸法図

外観

寸法図

組式ローラーの特長

熱伸縮配管用のローラーバンド。
バンドは電気亜鉛めっき仕上げ。
ローラー玉（20A～50A：鉄製／65A以上：鋳鉄製）。

※ 200A以上は、ご相談ください。状況に応じた設計が必要な場合があります。

製品仕様

品番コード：A10593

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	使用ボルト	吊ボルト径	H
0015	20A	3/4	27.2	1.2	25	M 6×20	W3/8	70
0020	25A	1	34.0	1.2	25	M 6×20	W3/8	75
0034	32A/40A	1 1/4・1 1/2	42.7/48.6	2.0	25	M 6×20	W3/8	88/85
0049	50A	2	60.5	2.0	25	M 6×20	W3/8	90
0053	65A	2 1/2	76.3	2.6	32	M 8×25	W3/8	104
0068	80A	3	89.1	2.6	32	M 8×25	W3/8	110
0072	100A	4	114.3	2.6	32	M 8×25	W3/8	128
0087	125A	5	139.8	3.2	38	M10×30	W1/2	148
0091	150A	6	165.2	3.2	50	M12×45	W1/2	180
0104	200A	8	216.3			M12×45	W5/8	186
0119	250A	10	267.4			M12×45	W5/8	214
0123	300A	12	318.5			M12×45	W5/8	254

ステン組式ローラーの寸法図・特長

熱伸縮配管用のローラーバンド。
バンドはSUS304製。
ローラー玉（20A～50A：鉄製／65A以上：鋳鉄製）。

製品仕様

品番コード：A11217

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	t	C	使用ボルト	吊ボルト径	H
0011	20A	3/4	27.2	1.5	25	M6×20	W3/8	70
0026	25A	1	34.0	1.5	25	M6×20	W3/8	75
0045	32A/40A	1 1/4・1 1/2	42.7/48.6	2.0	25	M6×20	W3/8	88/85
0050	50A	2	60.5	2.0	25	M6×20	W3/8	90
0064	65A	2 1/2	76.3	2.5	32	M8×25	W3/8	104
0079	80A	3	89.1	2.5	32	M8×25	W3/8	110
0083	100A	4	114.3	2.5	32	M8×25	W3/8	128

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

使用ボルト

最小発注数量

20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	M6X20	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	M6X20	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A･40A	1 1/4・1 1/2	42.7/48.6	M6X20	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	M6X20	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	M8X25	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	M8X25	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	M8X25	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	M10X30	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	M12X45	1個
60～70未満	[ステンレス] ステンレス	なし	50A	2	60.5	M6X20	1個
80～90未満	[ステンレス] ステンレス	なし	80A	3	89.1	M8X25	1個

通常単価(税別) (税込単価)	通常出荷日

904円 ( 994円 )	3日目
888円 ( 977円 )	3日目
794円 ( 873円 )	3日目
867円 ( 954円 )	3日目
1,597円 ( 1,757円 )	3日目
1,797円 ( 1,977円 )	3日目
2,197円 ( 2,417円 )	4日目
3,499円 ( 3,849円 )	4日目
4,397円 ( 4,837円 )	4日目
2,448円 ( 2,693円 )	9日目
4,904円 ( 5,394円 )	6日目

詳細情報

基本情報

基本情報

熱伸縮配管用のローラーバンド。
【特長】
・A10593：バンドは電気亜鉛めっき仕上げ。
・A11217：バンドはSUS304製。
・ローラー玉（20A~50A：鉄製／65A以上：鋳鉄製）。
【用途】
・熱伸縮配管用。

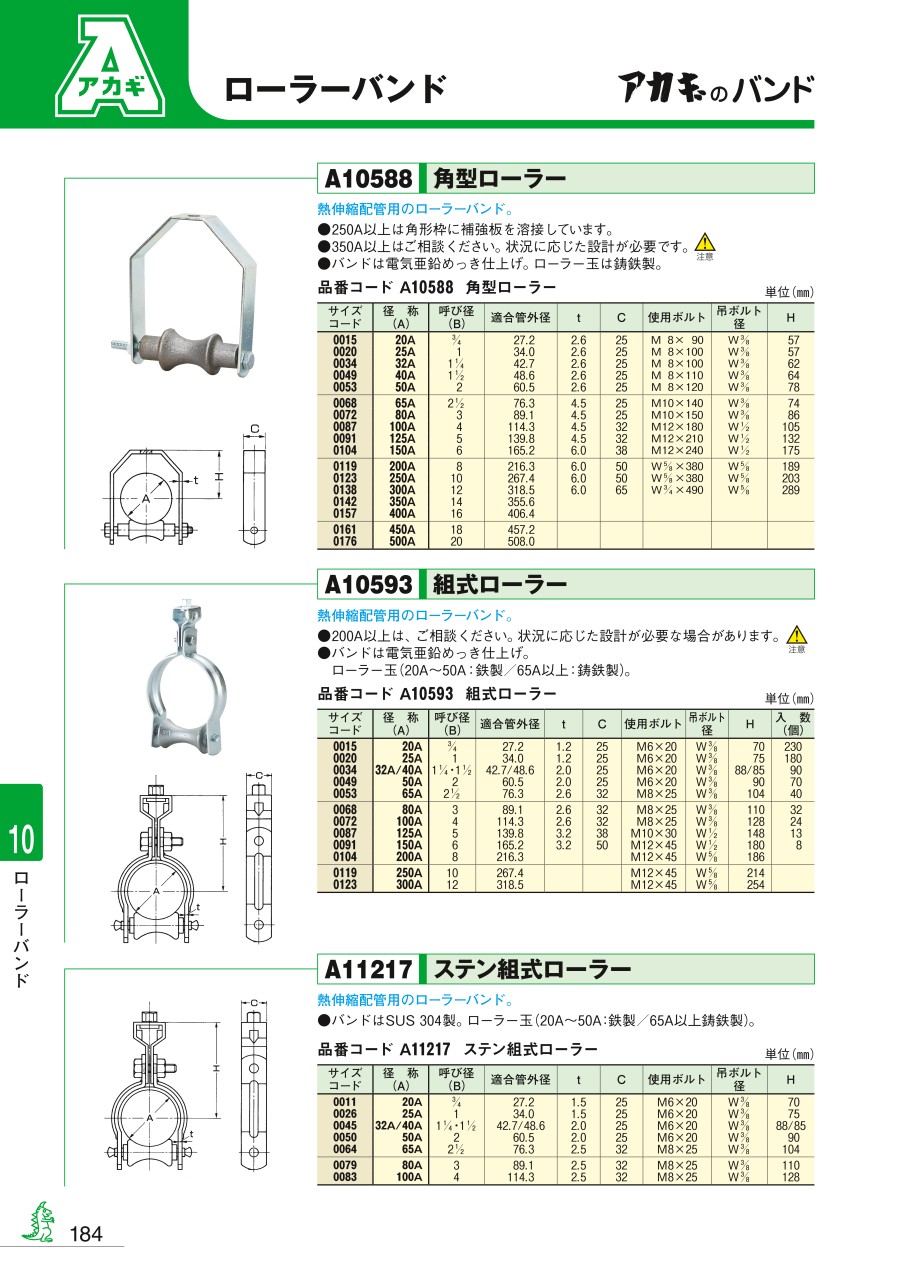

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
ローラーバンド置式ローラー（A・B・Dタイプ）
熱伸縮配管用のローラーバンド。センターマークにより、墨出し位置に確実にセットが可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
