立配管金具 組式TN立バンド
- 通常単価(税別)
- 505円～1,229円
- 税込単価
- 556円～1,352円
組式TN立バンド。【特長】・適合管外径を3段階に切り換えできる。・電気亜鉛めっ...
詳細情報を確認する未確定：候補が7型番あります。
商品情報
組式TN立バンドの外観・寸法図
外観
寸法図
組式TN立バンドの特長
耐火二層管（FDP）用の組式立バンド。
適合管外径を3段階に切り換えできる。
電気亜鉛めっき仕上げ。

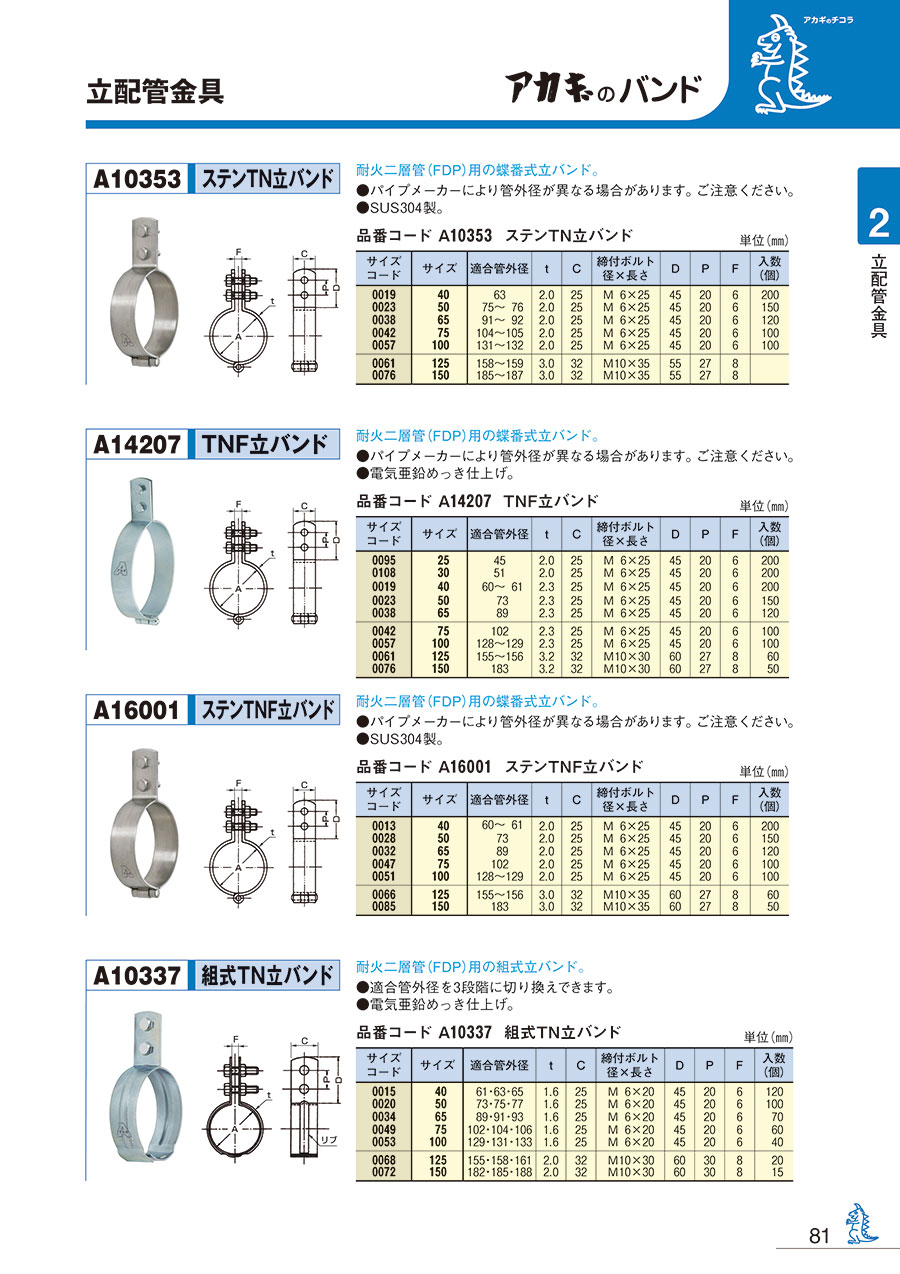

組式TN立バンドの寸法表
品番コード：A10337
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | t | C | 締付ボルト 径×長さ |
D | P | F |
|---|---|---|---|---|---|---|---|---|
| 0015 | 40 | 61・63・65 | 1.6 | 25 | M6×20 | 45 | 20 | 6 |
| 0020 | 50 | 73・75・77 | 1.6 | 25 | M6×20 | 45 | 20 | 6 |
| 0034 | 65 | 89・91・93 | 1.6 | 25 | M6×20 | 45 | 20 | 6 |
| 0049 | 75 | 102・104・106 | 1.6 | 25 | M6×20 | 45 | 20 | 6 |
| 0053 | 100 | 129・131・133 | 1.6 | 25 | M6×20 | 45 | 20 | 6 |
| 0068 | 125 | 155・158・161 | 2.0 | 32 | M10×30 | 60 | 30 | 8 |
| 0072 | 150 | 182・185・188 | 2.0 | 32 | M10×30 | 60 | 30 | 8 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
505円 ( 556円 ) | 6日目 |
591円 ( 650円 ) | 6日目 |
594円 ( 653円 ) | 6日目 |
724円 ( 796円 ) | 6日目 |
706円 ( 777円 ) | 6日目 |
1,200円 ( 1,320円 ) | 6日目 |
1,229円 ( 1,352円 ) | 5日目 |
