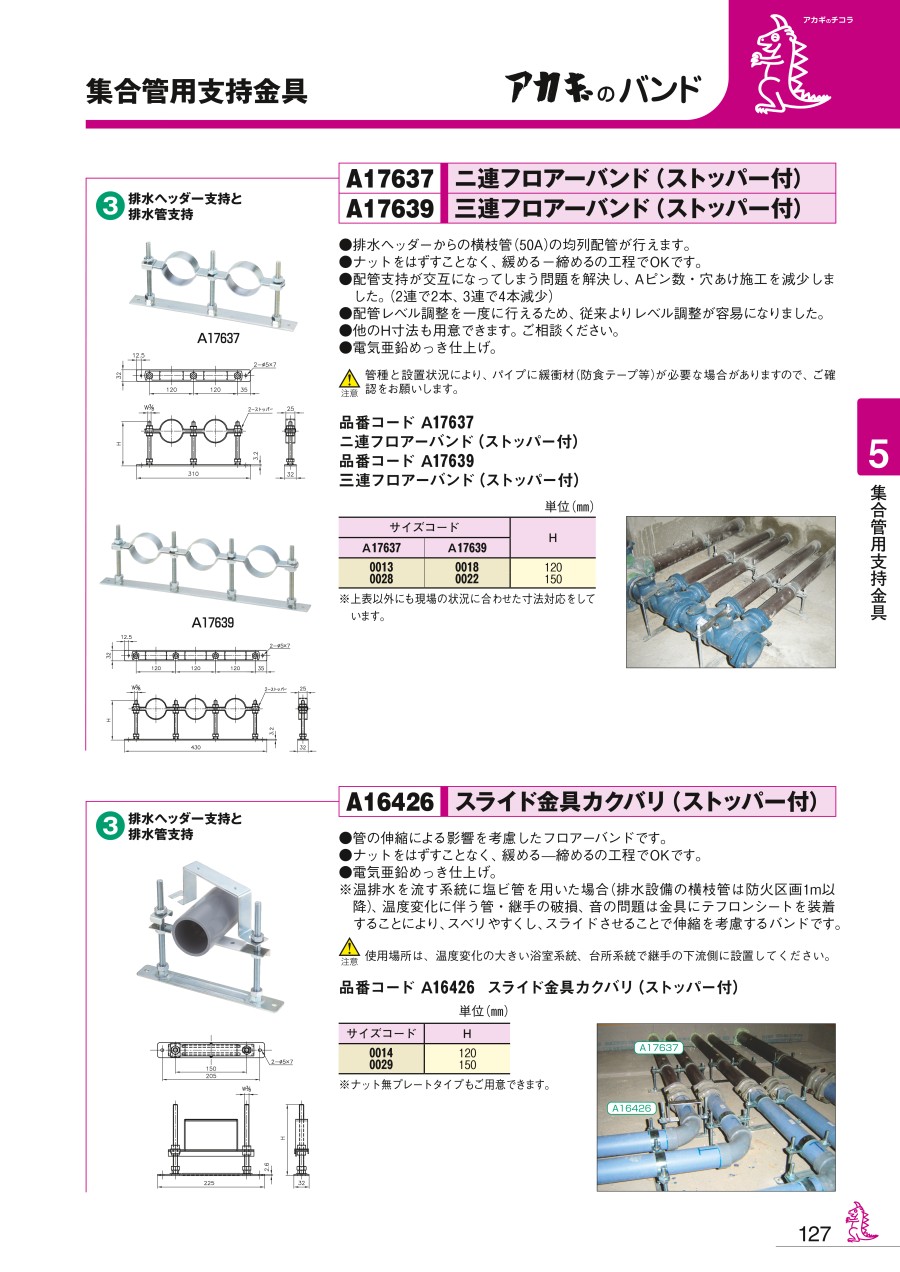

集合管用支持金具 二連／三連フロアーバンド（ストッパー付）

二連／三連フロアーバンド（ストッパー付）の外観

二連フロアーバンド（ストッパー付）

三連フロアーバンド（ストッパー付）

二連／三連フロアーバンド（ストッパー付）の特長

排水ヘッダーからの横枝管（50A）の均列配管が行える。
ナットをはずすことなく、緩める-締めるの工程でOK。
配管支持が交互になってしまう問題を解決し、Aピン数・穴あけ施工を減少した。（2連で2本、3連で4本減少）
配管レベル調整を一度に行えるため、従来よりレベル調整が容易になった。
電気亜鉛めっき仕上げ。

• ※ 他のH寸法も用意できます。ご相談ください。

二連／三連フロアーバンド（ストッパー付）の寸法図

二連フロアーバンド（ストッパー付）

三連フロアーバンド（ストッパー付）

サイズコード・寸法表

（単位：mm）

サイズコード		H
A17637	A17639
0013	0018	120
0028	0022	150

• ※ 上表以外にも現場の状況に合わせた寸法対をしています。

使用イメージ

使用上のご注意

管種と設置状況により、パイプに緩衝材（防食テープ等）が必要な場合がありますので、ご確認をお願いします。
