アカギ

ハヤウマWMシリーズ

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 6,831円～36,592円

税込単価: 7,514円～40,251円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

ハヤウマ接続金具端部取付用

通常価格(税別)： 1,425円 (税込価格：1,568円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

ハヤウマWLシリーズ

通常価格(税別)： 3,915円 (税込価格：4,307円)

通常出荷日：4 日目～

ハヤウマWMシリーズ。【特長】・横走り配管用の門型ブラケット。・溶融亜鉛めっき...

詳細情報を確認する

穴ピッチ (mm)
60
入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

ハヤウマＷＭシリーズの寸法図・特長

横走り配管用の門型ブラケット。軽量物用。
溶融亜鉛めっき仕上げ。
電気亜鉛めっき仕上げ。
SUS304製。

※ 許容荷重については、ご相談ください。

ハヤウマWMの外観・寸法図

両面穴タイプ。

外観

寸法図

製品仕様

（単位：mm）

型番	A	B	穴数（A×B）	表面処理（材質）	品番コード	サイズコード
WM-3434	180	240	3×4	どぶめっき	A12195	0017
				ユニクロめっき	A12231	0015
				ステンレス	A12210	0015
WM-3445	240	300	4×5	どぶめっき	A12195	0021
				ユニクロめっき	A12231	0020
				ステンレス	A12210	0020
WM-3456	300	360	5×6	どぶめっき	A12195	0036
				ユニクロめっき	A12231	0034
				ステンレス	A12210	0034
WM-3467	360	420	6×7	どぶめっき	A12195	0055
				ユニクロめっき	A12231	0049
				ステンレス	A12210	0049

ハヤウマWNMの外観・寸法図

両面穴（釘穴付）タイプ。

外観

寸法図

製品仕様

（単位：mm）

型番	A	B	穴数（A×B）	表面処理（材質）	品番コード	サイズコード
WNM-3434	180	240	3×4	どぶめっき	―	―
				ユニクロめっき	A12196	0014
				ステンレス	A12211	0012
WNM-3445	240	300	4×5	どぶめっき	―	―
				ユニクロめっき	A12196	0029
				ステンレス	A12211	0027
WNM-3456	300	360	5×6	どぶめっき	―	―
				ユニクロめっき	A12196	0033
				ステンレス	A12211	0031
WNM-3467	360	420	6×7	どぶめっき	―	―
				ユニクロめっき	A12196	0048
				ステンレス	A12211	0046

ハヤウマWNFMの外観・寸法図

両面穴（釘穴付）タイプ。

外観

寸法図

製品仕様

（単位：mm）

型番	A	B	穴数（A×B）	表面処理（材質）	品番コード	サイズコード
WNFM-3434	180	240	3×4	どぶめっき	―	―
				ユニクロめっき	A12197	0011
				ステンレス	A12212	0010
WNFM-3445	240	300	4×5	どぶめっき	―	―
				ユニクロめっき	A12197	0026
				ステンレス	A12212	0024
WNFM-3456	300	360	5×6	どぶめっき	―	―
				ユニクロめっき	A12197	0045
				ステンレス	A12212	0039
WNFM-3467	360	420	6×7	どぶめっき	―	―
				ユニクロめっき	A12197	0050
				ステンレス	A12212	0043

型番リスト

表示件数

型番

材質

表面処理

サイズA

(mm)

サイズB

(mm)

仕様

釘穴ピッチ

(mm)

型番(型式)

最小発注数量

スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	180	240	両面穴	-	WM-3434	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	240	300	両面穴	-	WM-3445	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	300	360	両面穴	-	WM-3456	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	360	420	両面穴	-	WM-3467	1個
ステンレス	[なし] なし	180	240	両面穴	-	WM-3434	1個
ステンレス	[なし] なし	240	300	両面穴	-	WM-3445	1個
ステンレス	[なし] なし	300	360	両面穴	-	WM-3456	1個
ステンレス	[なし] なし	360	420	両面穴	-	WM-3467	1個
ステンレス	[なし] なし	180	240	両面穴（釘穴付）	60	WNM-3434	1個
ステンレス	[なし] なし	240	300	両面穴（釘穴付）	60	WNM-3445	1個
ステンレス	[なし] なし	300	360	両面穴（釘穴付）	60	WNM-3456	1個
ステンレス	[なし] なし	360	420	両面穴（釘穴付）	60	WNM-3467	1個
ステンレス	[なし] なし	180	240	両面穴（釘穴付）	30	WNFM-3434	1個
ステンレス	[なし] なし	240	300	両面穴（釘穴付）	30	WNFM-3445	1個
ステンレス	[なし] なし	300	360	両面穴（釘穴付）	30	WNFM-3456	1個
ステンレス	[なし] なし	360	420	両面穴（釘穴付）	30	WNFM-3467	1個
スチール	ユニクロめっき	180	240	両面穴	-	WM-3434	1個
スチール	ユニクロめっき	240	300	両面穴	-	WM-3445	1個
スチール	ユニクロめっき	300	360	両面穴	-	WM-3456	1個
スチール	ユニクロめっき	360	420	両面穴	-	WM-3467	1個

通常単価(税別) (税込単価)	通常出荷日

6,967円 ( 7,664円 )	4日目
8,363円 ( 9,199円 )	4日目
9,596円 ( 10,556円 )	4日目
10,102円 ( 11,112円 )	4日目
23,044円 ( 25,348円 )	5日目
21,992円 ( 24,191円 )	5日目
32,652円 ( 35,917円 )	5日目
32,933円 ( 36,226円 )	5日目
21,537円 ( 23,691円 )	11日目
21,992円 ( 24,191円 )	11日目
30,516円 ( 33,568円 )	11日目
36,592円 ( 40,251円 )	11日目
21,537円 ( 23,691円 )	11日目
21,992円 ( 24,191円 )	11日目
30,516円 ( 33,568円 )	11日目
36,592円 ( 40,251円 )	11日目
7,406円 ( 8,147円 )	4日目
6,831円 ( 7,514円 )	5日目
8,961円 ( 9,857円 )	5日目
9,242円 ( 10,166円 )	4日目

詳細情報

基本情報

基本情報

ハヤウマWMシリーズ。
【特長】
・横走り配管用の門型ブラケット。
・溶融亜鉛めっき仕上げ。
・電気亜鉛めっき仕上げ。
・SUS304製。
・両面穴タイプ。
【用途】
・横走り配管用。軽量物用。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

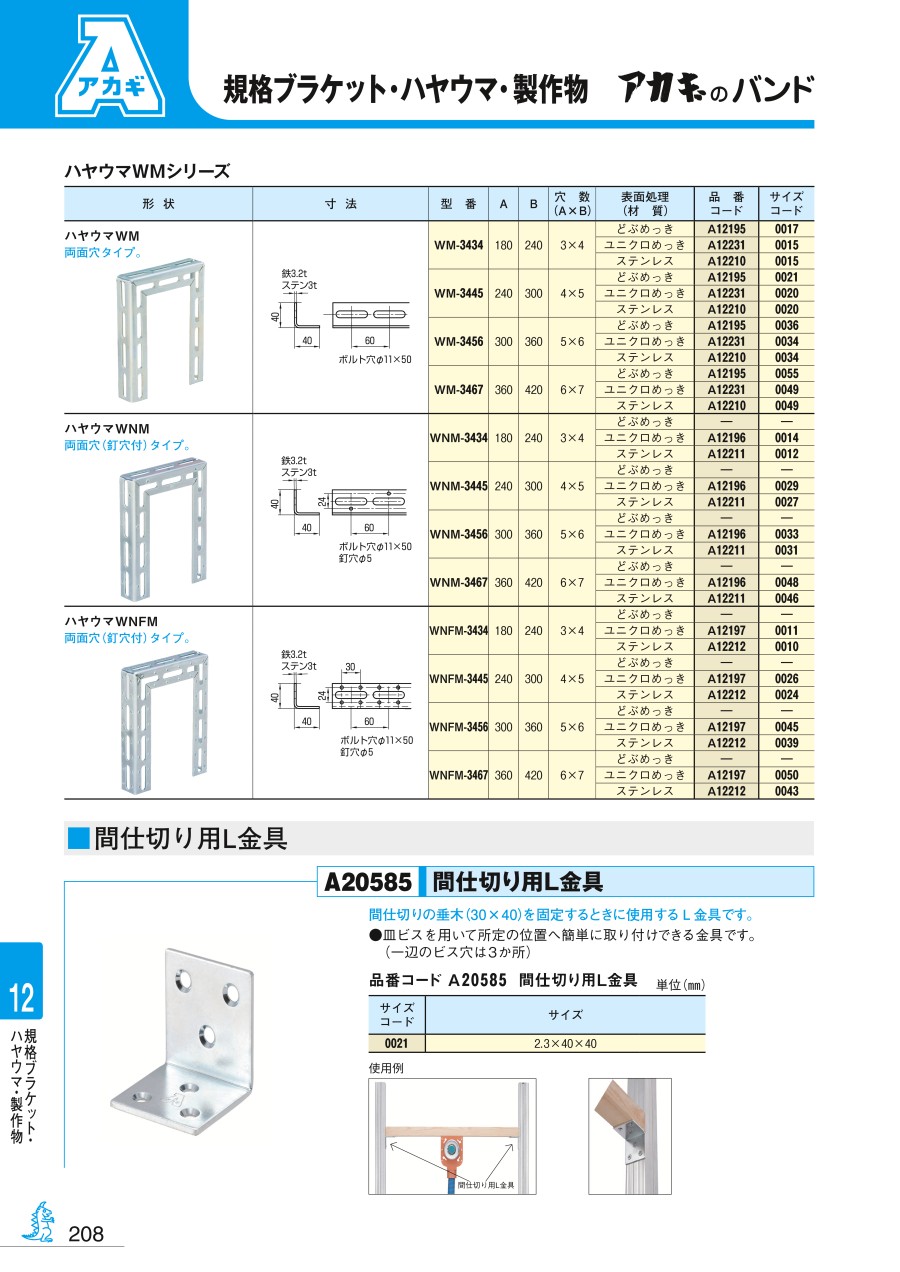

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
A型ブラケットシリーズ
横走り配管用のプレスタイプ三角ブラケット。右向き、左向きに対応している。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
