アカギ

ハヤウマWLシリーズ

カタログ |

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 3,915円～31,731円

税込単価: 4,307円～34,904円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

規格ブラケット・ハヤウマ・製作物ハヤウマLシリーズ

通常価格(税別)： 3,915円 (税込価格：4,307円)

通常出荷日：3 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

ハヤウマL万能シリーズ

4.5

通常価格(税別)： 4,288円 (税込価格：4,717円)

通常出荷日：在庫品1日目

ハヤウマWLシリーズ。【特長】・軽量物用。・溶融亜鉛めっき仕上げ。・電気亜鉛め...

詳細情報を確認する

入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が30型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

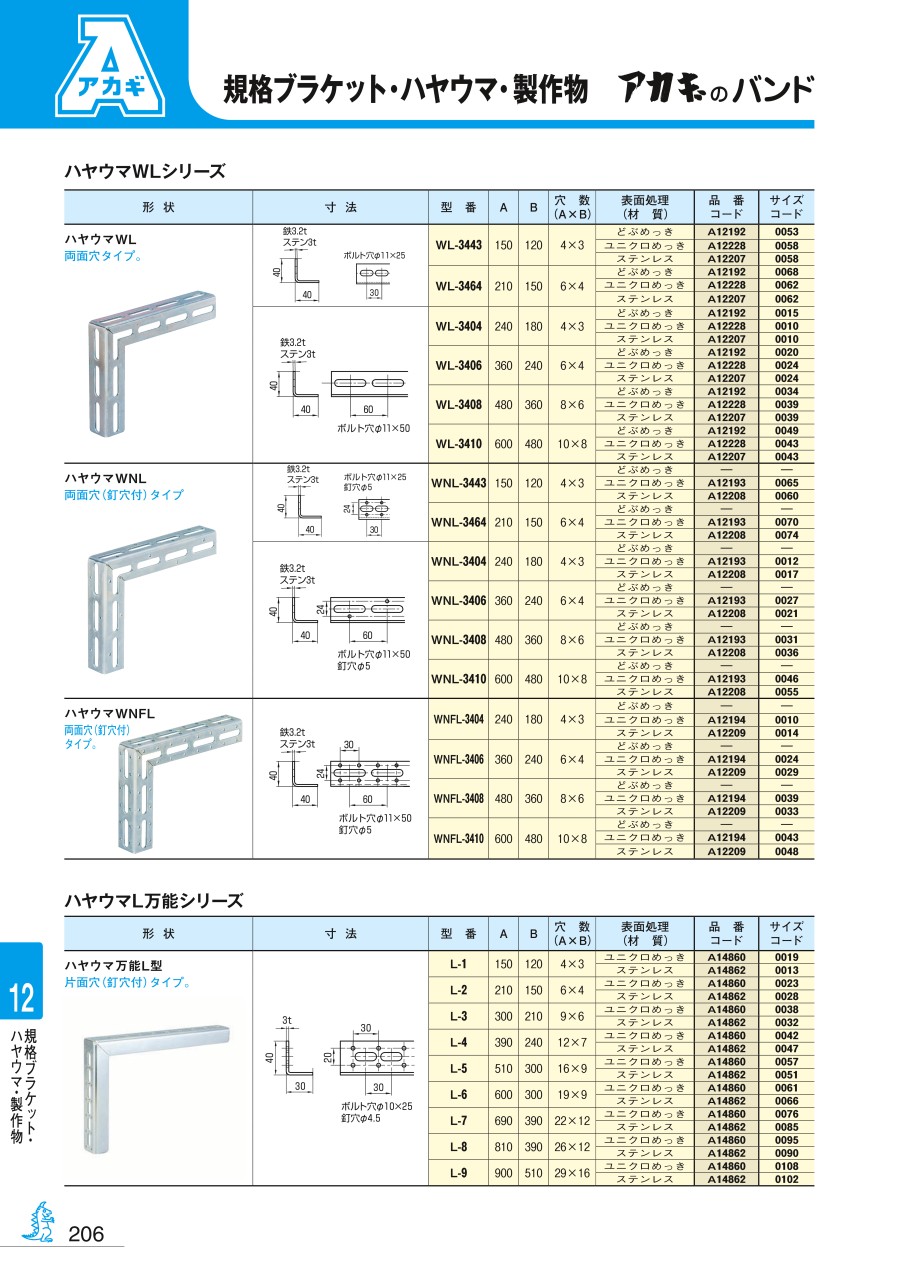

ハヤウマWLシリーズの寸法図

3404／3406／3408／3410

3443／3464

ハヤウマWLシリーズの特長

横走り配管用のL型ブラケット。軽量物用。
溶融亜鉛めっき仕上げ。
電気亜鉛めっき仕上げ。
SUS304製。

※ 許容荷重については、ご相談ください。

ハヤウマWLの外観・寸法図

両面穴タイプ。

外観

WL-3443／3464

WL-3404／3406／3408／3410

製品仕様

（単位：mm）

型番	Ａ	Ｂ	穴数（A×B）	表面処理（材質）	品番コード	サイズコード
WL-3443	150	120	4×3	どぶめっき	A12192	0053
				ユニクロめっき	A12228	0058
				ステンレス	A12207	0058
WL-3464	210	150	6×4	どぶめっき	A12192	0068
				ユニクロめっき	A12228	0062
				ステンレス	A12207	0062
WL-3404	240	180	4×3	どぶめっき	A12192	0015
				ユニクロめっき	A12228	0010
				ステンレス	A12207	0010
WL-3406	360	240	6×4	どぶめっき	A12192	0020
				ユニクロめっき	A12228	0024
				ステンレス	A12207	0024
WL-3408	480	360	8×6	どぶめっき	A12192	0034
				ユニクロめっき	A12228	0039
				ステンレス	A12207	0039
WL-3410	600	480	10×8	どぶめっき	A12192	0049
				ユニクロめっき	A12228	0043
				ステンレス	A12207	0043

ハヤウマWNLの外観・寸法図

両面穴（釘穴付）タイプ。

外観

WNL-3443／3464

WNL-3404／3406／3408／3410

製品仕様

（単位：mm）

型番	Ａ	B	穴数（A×B）	表面処理（材質）	品番コード	サイズコード
WNL-3443	150	120	4×3	どぶめっき	-	-
				ユニクロめっき	A12193	0065
				ステンレス	A12208	0060
WNL-3464	210	150	6×4	どぶめっき	-	-
				ユニクロめっき	A12193	0070
				ステンレス	A12208	0074
WNL-3404	240	180	4×3	どぶめっき	-	-
				ユニクロめっき	A12193	0012
				ステンレス	A12208	0017
WNL-3406	360	240	6×4	どぶめっき	-	-
				ユニクロめっき	A12193	0027
				ステンレス	A12208	0021
WNL-3408	480	360	8×6	どぶめっき	-	-
				ユニクロめっき	A12193	0031
				ステンレス	A12208	0036
WNL-3410	600	480	10×8	どぶめっき	-	-
				ユニクロめっき	A12193	0046
				ステンレス	A12208	0055

ハヤウマWNFLの外観・寸法図

両面穴（釘穴付）タイプ。

外観

WNFL-3404／3406／3408／3410

製品仕様

（単位：mm）

型番	Ａ	Ｂ	穴数（A×B）	表面処理（材質）	品番コード	サイズコード
WNFL-3404	240	180	4×3	どぶめっき	-	-
				ユニクロめっき	A12194	0010
				ステンレス	A12209	0014
WNFL-3406	360	240	6×4	どぶめっき	-	-
				ユニクロめっき	A12194	0024
				ステンレス	A12209	0029
WNFL-3408	480	360	8×6	どぶめっき	-	-
				ユニクロめっき	A12194	0039
				ステンレス	A12209	0033
WNFL-3410	600	480	10×8	どぶめっき	-	-
				ユニクロめっき	A12194	0043
				ステンレス	A12209	0048

型番リスト

表示件数

型番

材質

表面処理

サイズA

(mm)

サイズB

(mm)

仕様

穴ピッチ

(mm)

釘穴ピッチ

(mm)

型番(型式)

最小発注数量

スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	240	180	両面穴	60	-	WL-3404	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	360	240	両面穴	60	-	WL-3406	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	480	360	両面穴	60	-	WL-3408	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	600	480	両面穴	60	-	WL-3410	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	150	120	両面穴	30	-	WL-3443	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	210	150	両面穴	30	-	WL-3464	1個
スチール	ユニクロめっき	240	180	両面穴（釘穴付）	60	60	WNL-3404	1個
スチール	ユニクロめっき	360	240	両面穴（釘穴付）	60	60	WNL-3406	1個
スチール	ユニクロめっき	480	360	両面穴（釘穴付）	60	60	WNL-3408	1個
スチール	ユニクロめっき	600	480	両面穴（釘穴付）	60	60	WNL-3410	1個
スチール	ユニクロめっき	150	120	両面穴（釘穴付）	30	30	WNL-3443	1個
スチール	ユニクロめっき	210	150	両面穴（釘穴付）	30	30	WNL-3464	1個
スチール	ユニクロめっき	240	180	両面穴（釘穴付）	60	30	WNFL-3404	1個
スチール	ユニクロめっき	360	240	両面穴（釘穴付）	60	30	WNFL-3406	1個
スチール	ユニクロめっき	480	360	両面穴（釘穴付）	60	30	WNFL-3408	1個
スチール	ユニクロめっき	600	480	両面穴（釘穴付）	60	30	WNFL-3410	1個
ステンレス	[なし] なし	240	180	両面穴	60	-	WL-3404	1個
ステンレス	[なし] なし	360	240	両面穴	60	-	WL-3406	1個
ステンレス	[なし] なし	480	360	両面穴	60	-	WL-3408	1個
ステンレス	[なし] なし	600	480	両面穴	60	-	WL-3410	1個
ステンレス	[なし] なし	150	120	両面穴	30	-	WL-3443	1個
ステンレス	[なし] なし	210	150	両面穴	30	-	WL-3464	1個
ステンレス	[なし] なし	150	120	両面穴（釘穴付）	30	30	WNL-3443	1個
ステンレス	[なし] なし	210	150	両面穴（釘穴付）	30	30	WNL-3464	1個
スチール	ユニクロめっき	240	180	両面穴	60	-	WL-3404	1個
スチール	ユニクロめっき	360	240	両面穴	60	-	WL-3406	1個
スチール	ユニクロめっき	480	360	両面穴	60	-	WL-3408	1個
スチール	ユニクロめっき	600	480	両面穴	60	-	WL-3410	1個
スチール	ユニクロめっき	150	120	両面穴	30	-	WL-3443	1個
スチール	ユニクロめっき	210	150	両面穴	30	-	WL-3464	1個

通常単価(税別) (税込単価)	通常出荷日

5,076円 ( 5,584円 )	4日目
6,090円 ( 6,699円 )	4日目
6,641円 ( 7,305円 )	4日目
8,774円 ( 9,651円 )	4日目
4,018円 ( 4,420円 )	4日目
4,412円 ( 4,853円 )	4日目
4,240円 ( 4,664円 )	6日目
5,132円 ( 5,645円 )	6日目
6,028円 ( 6,631円 )	6日目
8,535円 ( 9,389円 )	6日目
3,918円 ( 4,310円 )	6日目
3,915円 ( 4,307円 )	6日目
4,240円 ( 4,664円 )	5日目
6,032円 ( 6,635円 )	5日目
6,406円 ( 7,047円 )	5日目
8,031円 ( 8,834円 )	6日目
17,956円 ( 19,752円 )	5日目
21,175円 ( 23,293円 )	5日目
23,729円 ( 26,102円 )	5日目
31,731円 ( 34,904円 )	4日目
19,424円 ( 21,366円 )	5日目
18,150円 ( 19,965円 )	5日目
16,339円 ( 17,973円 )	7日目
18,150円 ( 19,965円 )	7日目
4,635円 ( 5,099円 )	5日目
4,908円 ( 5,399円 )	4日目
6,776円 ( 7,454円 )	4日目
8,391円 ( 9,230円 )	4日目
4,190円 ( 4,609円 )	4日目
4,519円 ( 4,971円 )	4日目

詳細情報

基本情報

基本情報

ハヤウマWLシリーズ。
【特長】
・軽量物用。
・溶融亜鉛めっき仕上げ。
・電気亜鉛めっき仕上げ。
・SUS304製。
・両面穴タイプ。
【用途】
・横走り配管用のL型ブラケット。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
A型ブラケットシリーズ
横走り配管用のプレスタイプ三角ブラケット。右向き、左向きに対応している。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ハヤウマWLシリーズのレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

配管の固定

満足度：4.02023/07/05

商品情報から寸法を確認し、強度も問題なく、取り付けることができました。CADデータがあると尚よいと思います。
