アカギ

立配管金具ターボ用羽子板（電気亜鉛めっき・ステン・どぶめっき）

カタログ |

一部SALE 2026/01/31まで
数量スライド割引

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 260円～8,890円特別価格

税込単価: 286円～9,779円特別価格

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具 VP立バンド（電気亜鉛めっき／ステン）

4.3

通常価格(税別)： 135円 (税込価格：149円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）

4.2

通常価格(税別)： 152円 (税込価格：167円)

通常出荷日：在庫品1日目

立配管金具ターボ用羽子板。【特長】・｢A10825ターボ（ALCアンカー）｣...

詳細情報を確認する

種類
関連部品
入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が75型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

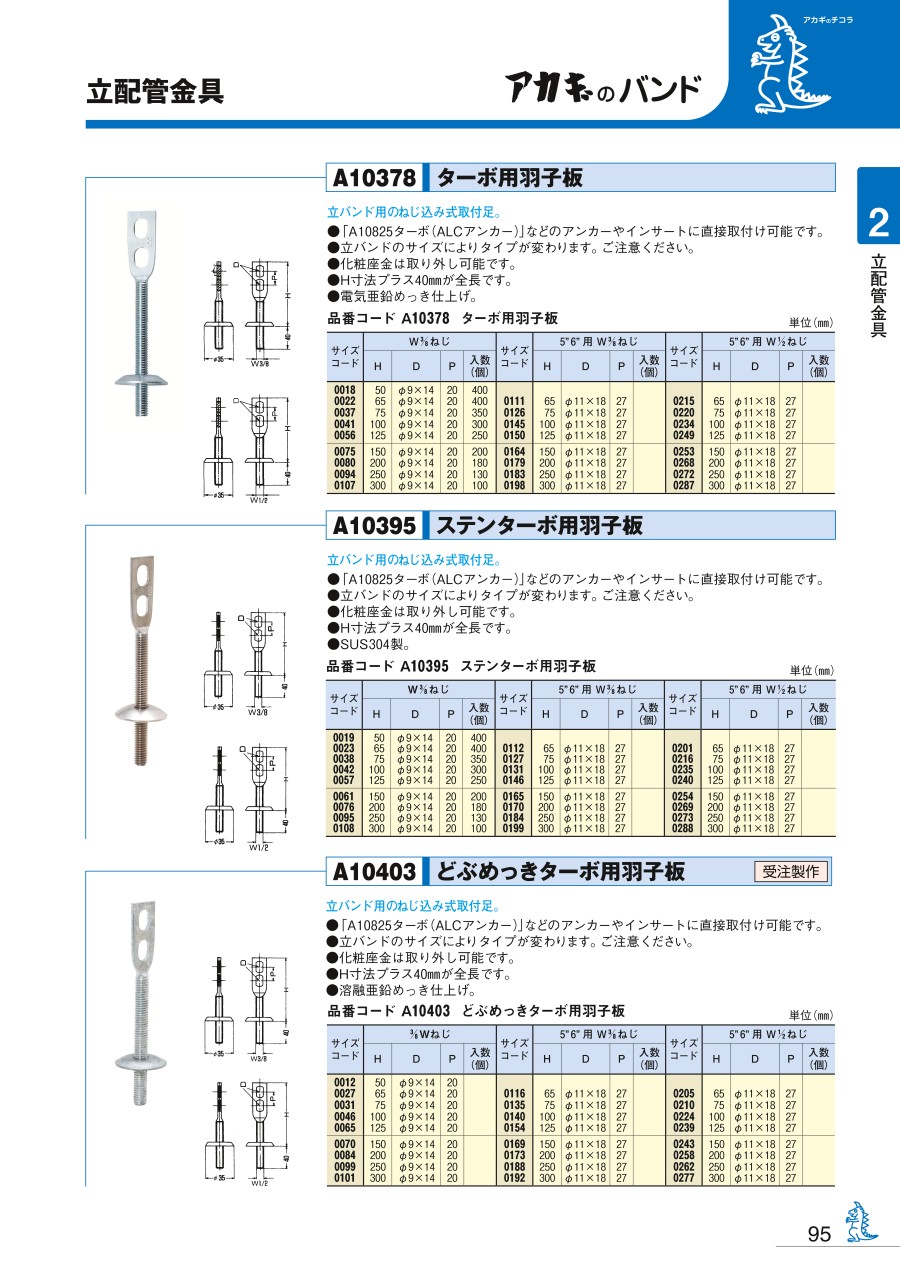

ターボ用羽子板の外観

ターボ用羽子板

ステンターボ用羽子板

どぶめっきターボ用羽子板

ターボ用羽子板の寸法図

W3/8ねじ

W1/2ねじ

ターボ用羽子板の特長

立バンド用のねじ込み式取付足。
｢A10825ターボ（ALCアンカー）｣などのアンカーやインサートに直接取付け可能。
化粧座金が取り外し可能。
H寸法プラス40mmが全長。

※ 立バンドのサイズによりタイプが変わります。ご注意ください。

A10378：電気亜鉛めっき仕上げ。
A10395：SUS304製。
A10403：溶融亜鉛めっき仕上げ。

ターボ用羽子板の寸法表

品番コード：A10378

（単位：mm）

サイズコード	W3/8ねじ			サイズコード	5"6"用W3/8ねじ			サイズコード	5"6"用W1/2ねじ
サイズコード	H	D	P	サイズコード	H	D	P	サイズコード	H	D	P
0018	50	φ9×14	20
0022	65	φ9×14	20	0111	65	φ11×18	27	0215	65	φ11×18	27
0037	75	φ9×14	20	0126	75	φ11×18	27	0220	75	φ11×18	27
0041	100	φ9×14	20	0145	100	φ11×18	27	0234	100	φ11×18	27
0056	125	φ9×14	20	0150	125	φ11×18	27	0249	125	φ11×18	27
0075	150	φ9×14	20	0164	150	φ11×18	27	0253	150	φ11×18	27
0080	200	φ9×14	20	0179	200	φ11×18	27	0268	200	φ11×18	27
0094	250	φ9×14	20	0183	250	φ11×18	27	0272	250	φ11×18	27
0107	300	φ9×14	20	0198	300	φ11×18	27	0287	300	φ11×18	27

ステンターボ用羽子板の寸法表

品番コード：A10395

（単位：mm）

サイズコード	W3/8ねじ			サイズコード	5"6"用W3/8ねじ			サイズコード	5"6"用W1/2ねじ
サイズコード	H	D	P	サイズコード	H	D	P	サイズコード	H	D	P
0019	50	φ9×14	20
0023	65	φ9×14	20	0112	65	φ11×18	27	0201	65	φ11×18	27
0038	75	φ9×14	20	0127	75	φ11×18	27	0216	75	φ11×18	27
0042	100	φ9×14	20	0131	100	φ11×18	27	0235	100	φ11×18	27
0057	125	φ9×14	20	0146	125	φ11×18	27	0240	125	φ11×18	27
0061	150	φ9×14	20	0165	150	φ11×18	27	0254	150	φ11×18	27
0076	200	φ9×14	20	0170	200	φ11×18	27	0269	200	φ11×18	27
0095	250	φ9×14	20	0184	250	φ11×18	27	0273	250	φ11×18	27
0108	300	φ9×14	20	0199	300	φ11×18	27	0288	300	φ11×18	27

どぶめっきターボ用羽子板の寸法表

品番コード：A10403

（単位：mm）

サイズコード	W3/8ねじ			サイズコード	5"6"用W3/8ねじ			サイズコード	5"6"用W1/2ねじ
サイズコード	H	D	P	サイズコード	H	D	P	サイズコード	H	D	P
0012	50	φ9×14	20
0027	65	φ9×14	20	0116	65	φ11×18	27	0205	65	φ11×18	27
0031	75	φ9×14	20	0135	75	φ11×18	27	0210	75	φ11×18	27
0046	100	φ9×14	20	0140	100	φ11×18	27	0224	100	φ11×18	27
0065	125	φ9×14	20	0154	125	φ11×18	27	0239	125	φ11×18	27
0070	150	φ9×14	20	0169	150	φ11×18	27	0243	150	φ11×18	27
0084	200	φ9×14	20	0173	200	φ11×18	27	0258	200	φ11×18	27
0099	250	φ9×14	20	0188	250	φ11×18	27	0262	250	φ11×18	27
0101	300	φ9×14	20	0192	300	φ11×18	27	0277	300	φ11×18	27

型番リスト

表示件数

型番

材質

表面処理

長さ H

(mm)

ねじ径

穴サイズ D

(φ)

トラスココード

最小発注数量

[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	50	W3/8	φ9X14	442-0969	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	65	W3/8	φ9X14	442-0977	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	75	W3/8	φ9X14	442-0985	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	100	W3/8	φ9X14	442-0993	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	125	W3/8	φ9X14	442-1001	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	150	W3/8	φ9X14	442-1019	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	200	W3/8	φ9X14	442-1027	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	250	W3/8	φ9X14	442-1035	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	300	W3/8	φ9X14	442-1043	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	65	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	75	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	100	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	125	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	150	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	200	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	250	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	300	W3/8	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	65	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	75	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	100	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	125	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	150	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	200	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	250	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	300	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	50	W3/8	φ9X14	442-1191	1個
[ステンレス] SUS304	なし	65	W3/8	φ9X14	442-1205	1個
[ステンレス] SUS304	なし	75	W3/8	φ9X14	442-1213	1個
[ステンレス] SUS304	なし	100	W3/8	φ9X14	442-1221	1個
[ステンレス] SUS304	なし	125	W3/8	φ9X14	442-1230	1個
[ステンレス] SUS304	なし	150	W3/8	φ9X14	442-1248	1個
[ステンレス] SUS304	なし	200	W3/8	φ9X14	442-1256	1個
[ステンレス] SUS304	なし	250	W3/8	φ9X14	442-1264	1個
[ステンレス] SUS304	なし	300	W3/8	φ9X14	442-1272	1個
[ステンレス] SUS304	なし	65	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	75	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	100	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	125	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	150	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	200	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	250	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	300	W3/8	φ11X18	-	1個
[ステンレス] SUS304	なし	65	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	75	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	100	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	125	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	150	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	200	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	250	W1/2	φ11X18	-	1個
[ステンレス] SUS304	なし	300	W1/2	φ11X18	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	75	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	100	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	125	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	150	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	200	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	250	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	300	W3/8	φ9X14	-	1個
[スチール] スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65	W3/8	φ11X18	-	1個

通常単価(税別) (税込単価)	通常出荷日

274円 ( 301円 )	3日目
260円 ( 286円 )	5日目
306円 ( 337円 )	3日目
310円 ( 341円 )	9日目
350円 ( 385円 )	3日目
438円 ( 482円 )	3日目
584円 ( 642円 )	9日目
1,044円 ( 1,148円 )	2日目
1,855円 ( 2,041円 )	3日目
2,721円 ( 2,993円 )	5日目
2,941円 ( 3,235円 )	4日目
3,156円 ( 3,472円 )	4日目
3,379円 ( 3,717円 )	4日目
3,676円 ( 4,044円 )	4日目
4,556円 ( 5,012円 )	4日目
5,853円 ( 6,438円 )	6日目
6,767円6,225円 ( 6,848円 )	5日目
2,721円 ( 2,993円 )	6日目
2,941円 ( 3,235円 )	5日目
3,156円 ( 3,472円 )	5日目
3,379円 ( 3,717円 )	5日目
3,676円 ( 4,044円 )	5日目
4,257円 ( 4,683円 )	6日目
5,853円 ( 6,438円 )	6日目
6,767円6,225円 ( 6,848円 )	6日目
1,333円 ( 1,466円 )	3日目
1,184円 ( 1,302円 )	3日目
1,480円 ( 1,628円 )	3日目
1,754円 ( 1,929円 )	3日目
1,641円 ( 1,805円 )	3日目
1,915円 ( 2,107円 )	3日目
2,189円 ( 2,408円 )	3日目
2,120円 ( 2,332円 )	3日目
5,145円 ( 5,660円 )	3日目
3,018円 ( 3,320円 )	6日目
3,547円 ( 3,902円 )	5日目
3,479円 ( 3,827円 )	5日目
4,729円 ( 5,202円 )	5日目
5,156円 ( 5,672円 )	4日目
5,912円 ( 6,503円 )	4日目
7,678円 ( 8,446円 )	5日目
8,189円 ( 9,008円 )	5日目
3,547円 ( 3,902円 )	5日目
3,547円 ( 3,902円 )	5日目
4,085円 ( 4,494円 )	5日目
4,729円 ( 5,202円 )	5日目
5,519円 ( 6,071円 )	5日目
5,912円 ( 6,503円 )	5日目
8,890円8,001円 ( 8,801円 )	5日目
8,189円 ( 9,008円 )	5日目
1,364円 ( 1,500円 )	3日目
1,243円 ( 1,367円 )	4日目
1,653円 ( 1,818円 )	3日目
1,713円 ( 1,884円 )	3日目
1,716円 ( 1,888円 )	4日目
1,825円 ( 2,008円 )	3日目
2,006円 ( 2,207円 )	3日目
3,183円 ( 3,501円 )	4日目
3,978円 ( 4,376円 )	3日目
2,287円 ( 2,516円 )	11日目

基本情報

基本情報

立配管金具ターボ用羽子板。
【特長】
・｢A10825ターボ（ALCアンカー）｣などのアンカーやインサートに直接取付け可能。
・化粧座金が取り外し可能。
・H寸法プラス40mmが全長。
・A10378：電気亜鉛めっき仕上げ。
・A10395：SUS304製。
・A10403：溶融亜鉛めっき仕上げ。
【用途】
・立バンド用のねじ込み式取付足。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）
SGP管用、ステンレス鋼管（厚肉管）用の蝶番式立バンド。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
