フロアーバンドセットフロアー（電気亜鉛めっき・ステン）

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 984円～18,133円

税込単価: 1,082円～19,946円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

フロアーバンド T型バンド（鋼管用）

通常価格(税別)： 621円 (税込価格：683円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

フロアーバンドセットフロアーナット付プレート（電気亜鉛めっき・ステン）

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

作業効率重視のフロアーバンド。【特長】・ナットは、はずすことなくゆるめる-締め...

詳細情報を確認する

種類
フロアーバンド
適用管種類
SGP/VP管
入数 (個)
1

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が21型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

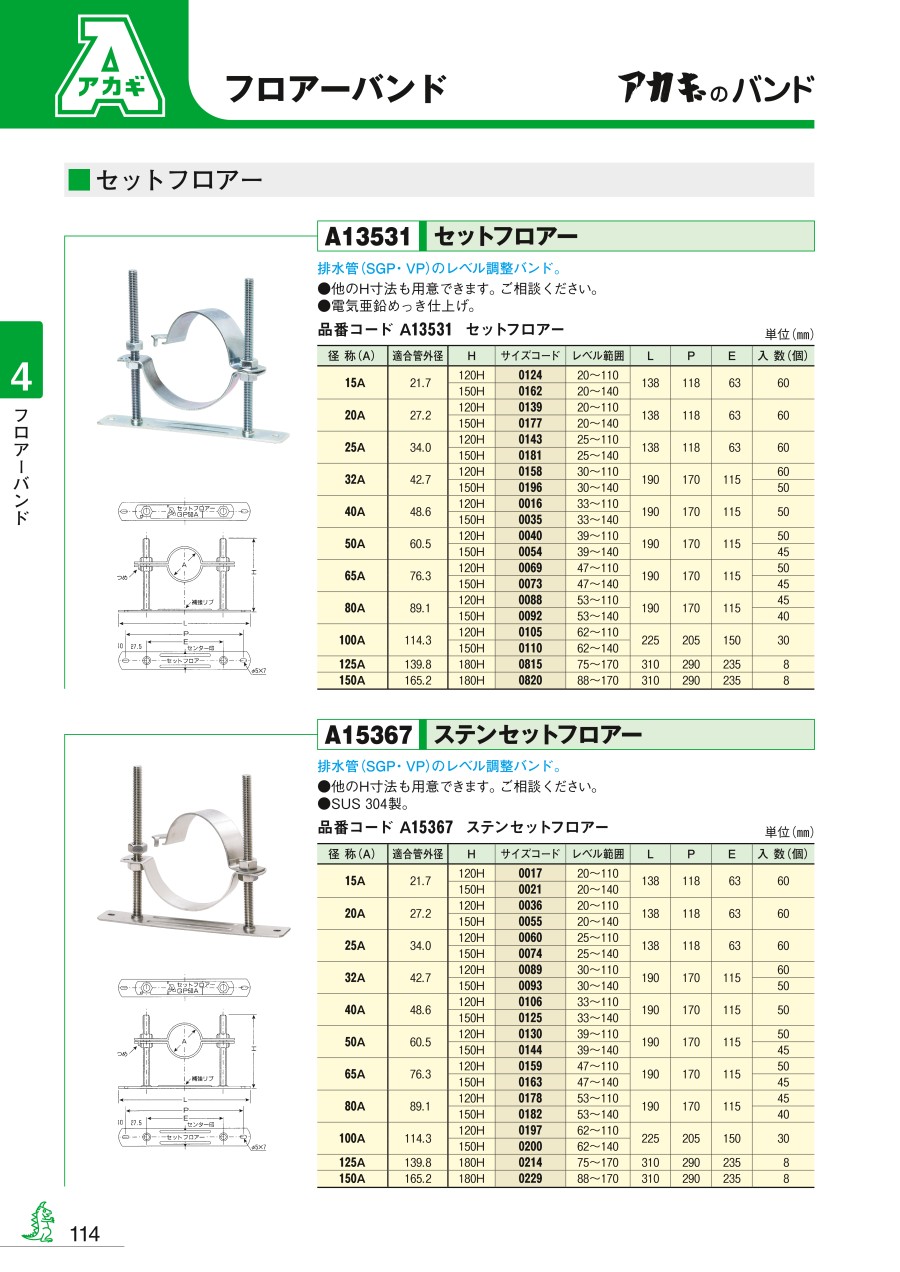

セットフロアー／ステンセットフロアーの外観・寸法図

外観

寸法図

セットフロアー／ステンセットフロアーの特長

作業効率重視のフロアーバンド。
ナットはハズスことなくゆるめる-締めるの工程。
パイプを押える上部バンドをナットにはさんだまま横にずらすだけ。
仮置、配管完了後元の位置にもどす。
アンカーは配管セット後直接打てる構造。（Aピン）

排水管（SGP・VP）のレベル調整バンド。
他のH寸法も用意できます。ご相談ください。

取り付け方法

1.納品は輪組で現場到着。
墨出しはセンター印に合わせて下さい。
ナットははずさないで下さい。

2.配管高さ（レベル合せ）は上部ナットをゆるめ下部ナットで調節して下さい。

3.仮置配管は切り込側の上部バンドを横にずらして下さい。
パイプを仮置します。
バンドをはずす必要はありません。

4.配管完了後上部バンドを元に戻しセットして下さい。
上部ナットを締めて下さい。

製品仕様

品番コード：A13531。
電気亜鉛めっき仕上げ。

（単位：mm）

径称（Ａ）	適合管外径	H	サイズコード	レベル範囲	L	P	E
15A	21.7	120H	0124	20～110	138	118	63
15A	21.7	150H	0162	20～140	138	118	63
20A	27.2	120H	0139	20～110	138	118	63
20A	27.2	150Ｈ	0177	20～140	138	118	63
25A	34.0	120H	0143	25～110	138	118	63
25A	34.0	150H	0181	25～140	138	118	63
32A	42.7	120H	0158	30～110	190	170	115
32A	42.7	150H	0196	30～140	190	170	115
40A	48.6	120H	0016	33～110	190	170	115
40A	48.6	150H	0035	33～140	190	170	115
50A	60.5	120H	0040	39～110	190	170	115
50A	60.5	150H	0054	39～140	190	170	115
65A	76.3	120H	0069	47～110	190	170	115
65A	76.3	150H	0073	47～140	190	170	115
80A	89.1	120H	0088	53～110	190	170	115
80A	89.1	150H	0092	53～140	190	170	115
100A	114.3	120H	0105	62～110	225	205	150
100A	114.3	150H	0110	62～140	225	205	150
125A	139.8	180H	0815	75～170	310	290	235
150A	165.2	180H	0820	88～170	310	290	235

製品仕様

品番コード：A15367。
SUS304製。

（単位：mm）

径称（Ａ）	適合管外径	H	サイズコード	レベル範囲	L	P	E
15A	21.7	120H	0017	20～110	138	118	63
15A	21.7	150H	0021	20～140	138	118	63
20A	27.2	120H	0036	20～110	138	118	63
20A	27.2	150H	0055	20～140	138	118	63
25A	34.0	120H	0060	25～110	138	118	63
25A	34.0	150H	0074	25～140	138	118	63
32A	42.7	120H	0089	30～110	190	170	115
32A	42.7	150H	0093	30～140	190	170	115
40A	48.6	120H	0106	33～110	190	170	115
40A	48.6	150H	0125	33～140	190	170	115
50A	60.5	120H	0130	39～110	190	170	115
50A	60.5	150H	0144	39～140	190	170	115
65A	76.3	120H	0159	47～110	190	170	115
65A	76.3	150H	0163	47～140	190	170	115
80A	89.1	120H	0178	53～110	190	170	115
80A	89.1	150H	0182	53～140	190	170	115
100A	114.3	120H	0197	62～110	225	205	150
100A	114.3	150H	0200	62～140	225	205	150
125A	139.8	180H	0214	75～170	310	290	235
150A	165.2	180H	0229	88～170	310	290	235

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

径称 (A)

適合管外径

(mm)

長さ H

(mm)

レベル範囲

(mm)

最小発注数量

40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	48.6	120	33～110	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	48.6	150	33～140	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	60.5	120	39～110	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	60.5	150	39～140	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	76.3	120	47～110	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	76.3	150	47～140	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	89.1	120	53～110	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	89.1	150	53～140	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	114.3	120	62～110	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	114.3	150	62～140	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	15A	21.7	120	20～110	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	27.2	120	20～110	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	34	120	25～110	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	42.7	120	30～110	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	15A	21.7	150	20～140	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	27.2	150	20～140	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	34	150	25～140	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	42.7	150	30～140	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	165.2	180	88～170	1個
100～200未満	[ステンレス] SUS304	なし	125A	139.8	180	75～170	1個
100～200未満	[ステンレス] SUS304	なし	150A	165.2	180	88～170	1個

通常単価(税別) (税込単価)	通常出荷日

1,278円 ( 1,406円 )	在庫品1日目当日出荷可能
1,237円 ( 1,361円 )	3日目
1,225円 ( 1,348円 )	3日目
1,282円 ( 1,410円 )	3日目
1,287円 ( 1,416円 )	在庫品1日目当日出荷可能
1,407円 ( 1,548円 )	4日目
1,445円 ( 1,590円 )	3日目
1,285円 ( 1,414円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	3日目
1,597円 ( 1,757円 )	在庫品1日目当日出荷可能
1,011円 ( 1,112円 )	8日目
1,042円 ( 1,146円 )	8日目
984円 ( 1,082円 )	8日目
1,002円 ( 1,102円 )	8日目
1,237円 ( 1,361円 )	2日目
1,155円 ( 1,271円 )	3日目
1,225円 ( 1,348円 )	在庫品1日目当日出荷可能
1,021円 ( 1,123円 )	4日目
11,732円 ( 12,905円 )	8日目
17,301円 ( 19,031円 )	4日目
18,133円 ( 19,946円 )	4日目

詳細情報

基本情報

基本情報

作業効率重視のフロアーバンド。
【特長】
・ナットは、はずすことなくゆるめる-締めるの工程。
・排水管（SGP・VP）のレベル調整バンド。
・他のH寸法も用意できます。ご相談ください。
【用途】
・排水管（SGP・VP）の配管に。

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
ウレタンバンドMSタイプ（電気亜鉛めっき・ステン）
冷温水置式配管断熱用のUバンド。125A以上はかしめ部が溶接に変わる。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
