未確定：候補が24型番あります。

材質
~mm
- スチール
- ステンレス
表面処理
なし
なし
亜鉛メッキ
溶融亜鉛めっき(どぶめっき)
幅 W(mm)
~mm
- 40
- 50
- 65
- 75
長さ L(mm)
~mm
- 150
- 200
- 250
高さ H(mm)
~mm
- 75
- 100
- 125
- 150
タイプ
~mm
- A10666
- A12171
出荷日
- すべて
- 3日以内
- 4日以内
- 5日以内
- 8日以内

アカギ

スペースマン

カタログ |

数量スライド割引

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 2,201円～35,932円

税込単価: 2,421円～39,525円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

ハヤウマWLシリーズ

通常価格(税別)： 3,915円 (税込価格：4,307円)

通常出荷日：4 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

規格ブラケット・ハヤウマ・製作物三角ブラケット／三角ブラケットステンレスシリーズ

通常価格(税別)： 6,339円 (税込価格：6,973円)

通常出荷日：2 日目～

規格ブラケットスペースマン。【特長】・切断、穴開け不要。・溝形鋼と違いテーパ...

詳細情報を確認する

入数 (個)
1

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

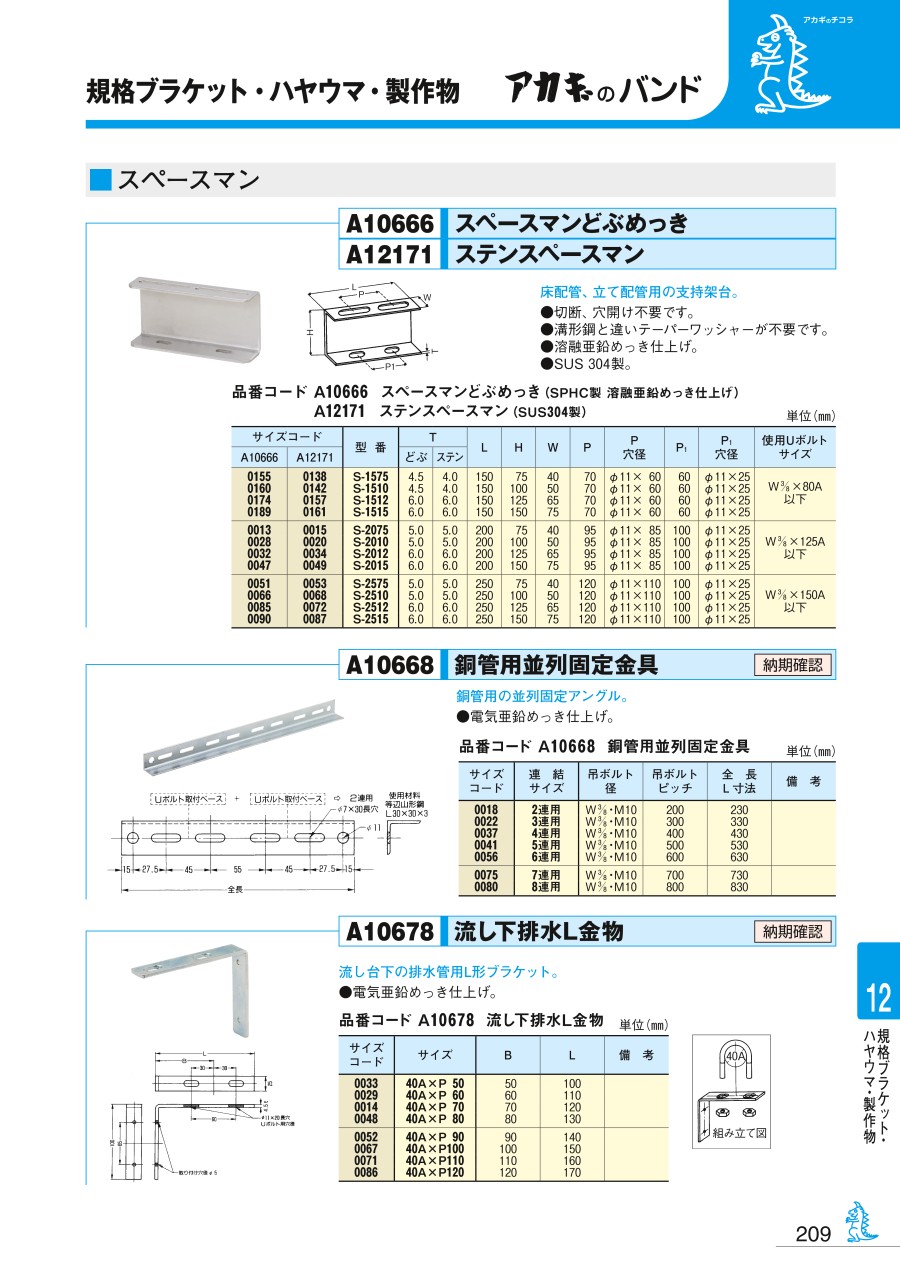

スペースマンの外観・寸法図

外観

寸法図

スペースマンの特長

床配管、立て配管用の支持架台。
切断、穴開け不要。
溝形鋼と違いテーパーワッシャーが不要。
品番コード A10666：スペースマンどぶめっき（SPHC製溶融亜鉛めっき仕上げ）。
品番コード A12171：ステンスペースマン（SUS304製）。

スペースマンの寸法表

（単位：mm）

サイズコード		型番	T		L	H	W	P	P 穴径	P1	P1 穴径	使用U ボルトサイズ
A10666	A12171	型番	どぶ	ステン	L	H	W	P	P 穴径	P1	P1 穴径	使用U ボルトサイズ
0155	0138	S-1575	4.5	4.0	150	75	40	70	φ11×60	60	φ11×25	W3/8×80A 以下
0160	0142	S-1510	4.5	4.0	150	100	50	70	φ11×60	60	φ11×25
0174	0157	S-1512	6.0	6.0	150	125	65	70	φ11×60	60	φ11×25
0189	0161	S-1515	6.0	6.0	150	150	75	70	φ11×60	60	φ11×25
0013	0015	S-2075	5.0	5.0	200	75	40	95	φ11×85	100	φ11×25	W3/8×125A 以下
0028	0020	S-2010	5.0	5.0	200	100	50	95	φ11×85	100	φ11×25
0032	0034	S-2012	6.0	6.0	200	125	65	95	φ11×85	100	φ11×25
0047	0049	S-2015	6.0	6.0	200	150	75	95	φ11×85	100	φ11×25
0051	0053	S-2575	5.0	5.0	250	75	40	120	φ11×110	100	φ11×25	W3/8×150A 以下
0066	0068	S-2510	5.0	5.0	250	100	50	120	φ11×110	100	φ11×25
0085	0072	S-2512	6.0	6.0	250	125	65	120	φ11×110	100	φ11×25
0090	0087	S-2515	6.0	6.0	250	150	75	120	φ11×110	100	φ11×25

型番リスト

表示件数

型番

材質

表面処理

幅 W

(mm)

長さ L

(mm)

高さ H

(mm)

型番(型式)

最小発注数量

スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	40	200	75	S-2075	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50	200	100	S-2010	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65	200	125	S-2012	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	75	200	150	S-2015	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	40	250	75	S-2575	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50	250	100	S-2510	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65	250	125	S-2512	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	75	250	150	S-2515	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	40	150	75	S-1575	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	50	150	100	S-1510	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	65	150	125	S-1512	1個
スチール	[亜鉛メッキ] 溶融亜鉛めっき(どぶめっき)	75	150	150	S-1515	1個
ステンレス	[なし] なし	40	200	75	S-2075	1個
ステンレス	[なし] なし	50	200	100	S-2010	1個
ステンレス	[なし] なし	65	200	125	S-2012	1個
ステンレス	[なし] なし	75	200	150	S-2015	1個
ステンレス	[なし] なし	40	250	75	S-2575	1個
ステンレス	[なし] なし	50	250	100	S-2510	1個
ステンレス	[なし] なし	65	250	125	S-2512	1個
ステンレス	[なし] なし	75	250	150	S-2515	1個
ステンレス	[なし] なし	40	150	75	S-1575	1個
ステンレス	[なし] なし	50	150	100	S-1510	1個
ステンレス	[なし] なし	65	150	125	S-1512	1個
ステンレス	[なし] なし	75	150	150	S-1515	1個

通常単価(税別) (税込単価)	通常出荷日

3,860円 ( 4,246円 )	3日目
4,609円 ( 5,070円 )	3日目
6,396円 ( 7,036円 )	4日目
6,976円 ( 7,674円 )	4日目
4,350円 ( 4,785円 )	4日目
4,897円 ( 5,387円 )	4日目
6,977円 ( 7,675円 )	4日目
7,329円 ( 8,062円 )	4日目
2,201円 ( 2,421円 )	3日目
3,119円 ( 3,431円 )	3日目
4,434円 ( 4,877円 )	3日目
5,323円 ( 5,855円 )	3日目
14,188円 ( 15,607円 )	8日目
17,640円 ( 19,404円 )	8日目
25,611円 ( 28,172円 )	8日目
29,758円 ( 32,734円 )	8日目
17,640円 ( 19,404円 )	5日目
21,281円 ( 23,409円 )	5日目
30,998円 ( 34,098円 )	5日目
35,932円 ( 39,525円 )	5日目
9,221円 ( 10,143円 )	4日目
11,246円 ( 12,371円 )	3日目
16,218円 ( 17,840円 )	4日目
18,915円 ( 20,807円 )	4日目

詳細情報

基本情報

基本情報

規格ブラケットスペースマン。
【特長】
・切断、穴開け不要。
・溝形鋼と違いテーパーワッシャーが不要。
・A10666：SPHC製溶融亜鉛めっき仕上げ。
・A12171：SUS304製。
【用途】
・床配管、立て配管用の支持架台。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
A型ブラケットシリーズ
横走り配管用のプレスタイプ三角ブラケット。右向き、左向きに対応している。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
