冷温水吊配管断熱用の蝶番式吊バンド。【特長】・A10636：バンドは電気亜鉛め...

詳細情報を確認する

種類
ウレタンバンド
適用管種類
冷温水配管
入数 (個)
1
耐熱温度 (℃)
-198～+100

未確定：候補が93型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

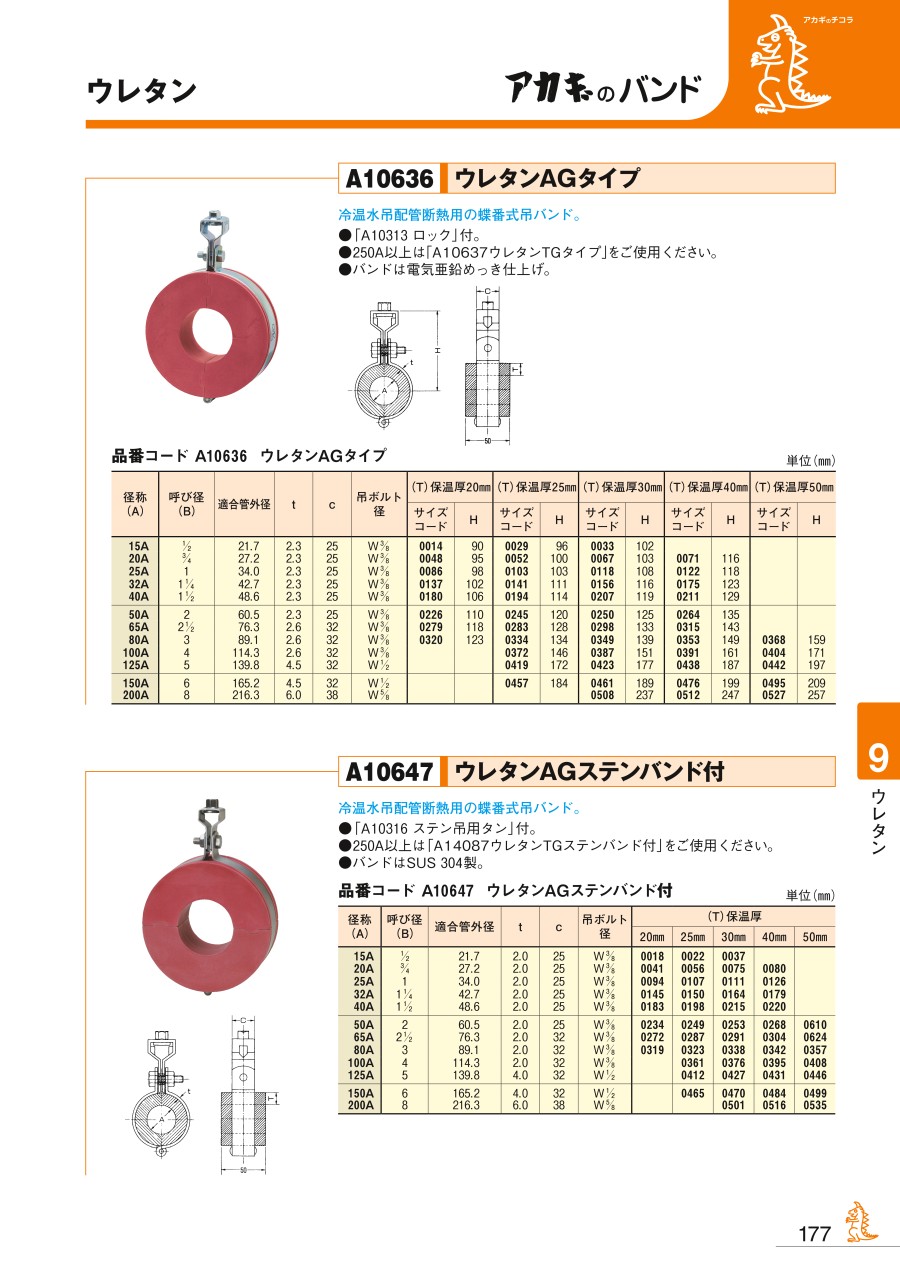

ウレタンAGタイプの外観・寸法図

外観

寸法図

ウレタンAGタイプの特長

冷温水吊配管断熱用の蝶番式吊バンド。
「A10313 ロック」付。
250A以上は「TGタイプ」をご使用ください。
バンドは電気亜鉛めっき仕上げ。

製品仕様

品番コード：A10636

（単位：mm）

径称（A）	呼び径（B）	適合管外径	T	C	吊ボルト径	（T）保温厚20mm		（T）保温厚25mm		（T）保温厚30mm		（T）保温厚40mm		（T）保温厚50mm
径称（A）	呼び径（B）	適合管外径	T	C	吊ボルト径	サイズコード	H	サイズコード	H	サイズコード	H	サイズコード	H	サイズコード	H
15A	1/2	21.7	2.3	25	W3/8	0014	90	0029	96	0033	102
20A	3/4	27.2	2.3	25	W3/8	0048	95	0052	100	0067	103	0071	116
25A	1	34.0	2.3	25	W3/8	0086	98	0103	103	0118	108	0122	118
32A	1 1/4	42.7	2.3	25	W3/8	0137	102	0141	111	0156	116	0175	123
40A	1 1/2	48.6	2.3	25	W3/8	0180	106	0194	114	0207	119	0211	129
50A	2	60.5	2.3	25	W3/8	0226	110	0245	120	0250	125	0264	135
65A	2 1/2	76.3	2.6	32	W3/8	0279	118	0283	128	0298	133	0315	143
80A	3	89.1	2.6	32	W3/8	0320	123	0334	134	0349	139	0353	149	0368	159
100A	4	114.3	2.6	32	W3/8			0372	146	0387	151	0391	161	0404	171
125A	5	139.8	4.5	32	W1/2			0419	172	0423	177	0438	187	0442	197
150A	6	165.2	4.5	32	W1/2			0457	184	0461	189	0476	199	0495	209
200A	8	216.3	6.0	38	W5/8					0508	237	0512	247	0527	257

ウレタンAGステンバンド付の外観・寸法図

外観

寸法図

ウレタンAGステンバンド付の特長

冷温水吊配管断熱用の蝶番式吊バンド。
「A10316 ステン吊用タン」付。
250A以上は「A14087 ウレタンTGステンバンド付」をご使用ください。
バンドはSUS304製。

製品仕様

品番コード：A10647

（単位：mm）

径称（A）	呼び径（B）	適合管外径	t	C	吊ボルト径	（T）保温厚
径称（A）	呼び径（B）	適合管外径	t	C	吊ボルト径	20mm	25mm	30mm	40mm	50mm
15A	1/2	21.7	2.0	25	W3/8	0018	0022	0037
20A	3/4	27.2	2.0	25	W3/8	0041	0056	0075	0080
25A	1	34.0	2.0	25	W3/8	0094	0107	0111	0126
32A	1 1/4	42.7	2.0	25	W3/8	0145	0150	0164	0179
40A	1 1/2	48.6	2.0	25	W3/8	0183	0198	0215	0220
50A	2	60.5	2.0	25	W3/8	0234	0249	0253	0268	0610
65A	2 1/2	76.3	2.0	32	W3/8	0272	0287	0291	0304	0624
80A	3	89.1	2.0	32	W3/8	0319	0323	0338	0342	0357
100A	4	114.3	2.0	32	W3/8		0361	0376	0395	0408
125A	5	139.8	4.0	32	W1/2		0412	0427	0431	0446
150A	6	165.2	4.0	32	W1/2		0465	0470	0484	0499
200A	8	216.3	6.0	38	W5/8			0501	0516	0535

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

径称(A)

呼び径(B)

適合管外径

(mm)

保温厚 T

(mm)

最小発注数量

20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	20	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	25	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	15A	1/2	21.7	30	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	20	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	25	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	30	1個
20～30未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	20A	3/4	27.2	40	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	20	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	25	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	30	1個
30～40未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	25A	1	34	40	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	20	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	25	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	30	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	32A	1 1/4	42.7	40	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	20	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	25	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	30	1個
40～50未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	1 1/2	48.6	40	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	20	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	25	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	30	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	2	60.5	40	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	20	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	25	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	30	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	2 1/2	76.3	40	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	20	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	25	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	30	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	40	1個
80～90未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	80A	3	89.1	50	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	25	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	30	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	40	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	4	114.3	50	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	25	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	30	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	40	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	125A	5	139.8	50	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	25	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	30	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	40	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	150A	6	165.2	50	1個
200～300未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	30	1個
200～300未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	40	1個
200～300未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	200A	8	216.3	50	1個
20～30未満	[ステンレス] ステンレス	なし	15A	1/2	21.7	20	1個
20～30未満	[ステンレス] ステンレス	なし	15A	1/2	21.7	25	1個
20～30未満	[ステンレス] ステンレス	なし	15A	1/2	21.7	30	1個
20～30未満	[ステンレス] ステンレス	なし	20A	3/4	27.2	20	1個
20～30未満	[ステンレス] ステンレス	なし	20A	3/4	27.2	25	1個
20～30未満	[ステンレス] ステンレス	なし	20A	3/4	27.2	30	1個
20～30未満	[ステンレス] ステンレス	なし	20A	3/4	27.2	40	1個
30～40未満	[ステンレス] ステンレス	なし	25A	1	34	20	1個
30～40未満	[ステンレス] ステンレス	なし	25A	1	34	25	1個
30～40未満	[ステンレス] ステンレス	なし	25A	1	34	30	1個
30～40未満	[ステンレス] ステンレス	なし	25A	1	34	40	1個
40～50未満	[ステンレス] ステンレス	なし	32A	1 1/4	42.7	20	1個
40～50未満	[ステンレス] ステンレス	なし	32A	1 1/4	42.7	25	1個

通常単価(税別) (税込単価)	通常出荷日

1,545円 ( 1,700円 )	5日目
2,153円 ( 2,368円 )	4日目
1,662円 ( 1,828円 )	4日目
2,307円 ( 2,538円 )	3日目
2,068円 ( 2,275円 )	4日目
2,316円 ( 2,548円 )	3日目
2,534円 ( 2,787円 )	4日目
2,376円 ( 2,614円 )	3日目
1,916円 ( 2,108円 )	4日目
2,394円 ( 2,633円 )	3日目
2,792円 ( 3,071円 )	4日目
2,770円 ( 3,047円 )	4日目
2,247円 ( 2,472円 )	4日目
2,603円 ( 2,863円 )	3日目
2,812円 ( 3,093円 )	4日目
2,534円 ( 2,787円 )	4日目
1,897円 ( 2,087円 )	4日目
2,732円 ( 3,005円 )	3日目
3,084円 ( 3,392円 )	4日目
3,180円 ( 3,498円 )	4日目
2,812円 ( 3,093円 )	4日目
3,125円 ( 3,438円 )	3日目
3,439円 ( 3,783円 )	3日目
2,704円 ( 2,974円 )	5日目
3,017円 ( 3,319円 )	4日目
3,411円 ( 3,752円 )	3日目
4,886円 ( 5,375円 )	4日目
3,025円 ( 3,328円 )	5日目
4,408円 ( 4,849円 )	4日目
3,619円 ( 3,981円 )	3日目
5,127円 ( 5,640円 )	4日目
6,152円 ( 6,767円 )	4日目
3,412円 ( 3,753円 )	5日目
5,123円 ( 5,635円 )	4日目
5,759円 ( 6,335円 )	4日目
6,355円 ( 6,991円 )	4日目
4,497円 ( 4,947円 )	4日目
4,797円 ( 5,277円 )	4日目
4,997円 ( 5,497円 )	4日目
6,491円 ( 7,140円 )	4日目
4,966円 ( 5,463円 )	4日目
4,897円 ( 5,387円 )	4日目
5,542円 ( 6,096円 )	4日目
7,358円 ( 8,094円 )	4日目
7,997円 ( 8,797円 )	4日目
9,062円 ( 9,968円 )	4日目
10,033円 ( 11,036円 )	4日目
4,150円 ( 4,565円 )	2日目
4,371円 ( 4,808円 )	4日目
4,521円 ( 4,973円 )	4日目
4,492円 ( 4,941円 )	4日目
4,633円 ( 5,096円 )	4日目
4,953円 ( 5,448円 )	4日目
5,144円 ( 5,658円 )	4日目
4,732円 ( 5,205円 )	4日目
4,891円 ( 5,380円 )	4日目
5,166円 ( 5,683円 )	4日目
5,385円 ( 5,924円 )	4日目
4,953円 ( 5,448円 )	4日目
5,069円 ( 5,576円 )	4日目

基本情報

基本情報

冷温水吊配管断熱用の蝶番式吊バンド。
【特長】
・A10636：バンドは電気亜鉛めっき仕上げ。
・A10647：バンドはSUS304製。
・使用温度範囲：-198～+100℃。
【用途】
・冷温水吊配管断熱用。
