吊配管金具 VP吊タン無し（電気亜鉛めっき・ステン）
- 通常単価(税別)
- 107円～5,806円
- 税込単価
- 118円～6,387円
通常出荷日：3日目～6日目
VP管用の提灯式吊バンド。【特長】・VP30、VP40、VP50は、32幅もある。【用途】・VP管の配...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が27型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
VP吊タン無し／ステンVP吊タン無しの外観・寸法図
VP吊タン無し
ステンVP吊タン無し
寸法図
VP吊タン無し／ステンVP吊タン無しの特長
VP管用の提灯式吊バンド。
VP30、VP40、VP50は、32幅もある。
電気亜鉛めっき仕上げ。（A10157）
SUS304製。（A10204）
製品仕様
品番コード：A10157。
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | ｔ | Ｃ | 締付ボルト 径×長さ |
Ｄ | Ｆ |
|---|---|---|---|---|---|---|---|
| 0017 | 13 | 18.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0021 | 16 | 22.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0036 | 20 | 26.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0055 | 25 | 32.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0178 | 30 | 38.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0182 | 40 | 48.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0197 | 50 | 60.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0093 | 65 | 76.0 | 1.0 | 32 | M8×25 | 26 | 6 |
| 0106 | 75 | 89.0 | 1.0 | 32 | M8×25 | 26 | 6 |
| 0125 | 100 | 114.0 | 1.0 | 32 | M8×25 | 26 | 6 |
| 0130 | 125 | 140.0 | 2.0 | 32 | M8×25 | 36 | 8 |
| 0144 | 150 | 165.0 | 2.0 | 32 | M8×25 | 36 | 8 |
| 0159 | 200 | 216.0 | 2.0 | 32 | M8×25 | 36 | 8 |
| 0163 | 250 | 267.0 | 2.0 | 32 | M8×25 | 36 | 8 |
製品仕様
品番コード：A10204。
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | ｔ | Ｃ | 締付ボルト 径×長さ |
Ｄ | Ｆ |
|---|---|---|---|---|---|---|---|
| 0019 | 13 | 18.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0023 | 16 | 22.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0038 | 20 | 26.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0042 | 25 | 32.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0170 | 30 | 38.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0184 | 40 | 48.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0199 | 50 | 60.0 | 1.0 | 25 | M6×25 | 26 | 6 |
| 0095 | 65 | 76.0 | 1.0 | 32 | M8×25 | 26 | 6 |
| 0108 | 75 | 89.0 | 1.0 | 32 | M8×25 | 26 | 6 |
| 0112 | 100 | 114.0 | 1.0 | 32 | M8×25 | 26 | 6 |
| 0127 | 125 | 140.0 | 2.0 | 32 | M8×25 | 36 | 8 |
| 0131 | 150 | 165.0 | 2.0 | 32 | M8×25 | 36 | 8 |
| 0146 | 200 | 216.0 | 2.0 | 32 | M8×25 | 36 | 8 |
| 0165 | 250 | 267.0 | 2.0 | 32 | M8×25 | 36 | 8 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
137円 ( 151円 ) | 3日目 |
107円 ( 118円 ) | 3日目 |
145円 ( 160円 ) | 3日目 |
126円 ( 139円 ) | 3日目 |
315円 ( 347円 ) | 5日目 |
320円 ( 352円 ) | 5日目 |
422円 ( 464円 ) | 5日目 |
582円 ( 640円 ) | 5日目 |
652円 ( 717円 ) | 5日目 |
1,343円 ( 1,477円 ) | 5日目 |
2,501円 ( 2,751円 ) | 5日目 |
161円 ( 177円 ) | 3日目 |
186円 ( 205円 ) | 3日目 |
187円 ( 206円 ) | 3日目 |
592円 ( 651円 ) | 5日目 |
638円 ( 702円 ) | 5日目 |
615円 ( 677円 ) | 4日目 |
1,536円 ( 1,690円 ) | 5日目 |
1,403円 ( 1,543円 ) | 6日目 |
1,645円 ( 1,810円 ) | 5日目 |
3,660円 ( 4,026円 ) | 6日目 |
3,147円 ( 3,462円 ) | 6日目 |
3,798円 ( 4,178円 ) | 5日目 |
5,806円 ( 6,387円 ) | 5日目 |
898円 ( 988円 ) | 5日目 |
901円 ( 991円 ) | 5日目 |
1,077円 ( 1,185円 ) | 3日目 |
詳細情報
基本情報
VP管用の提灯式吊バンド。
【特長】
・VP30、VP40、VP50は、32幅もある。
【用途】
・VP管の配管に。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

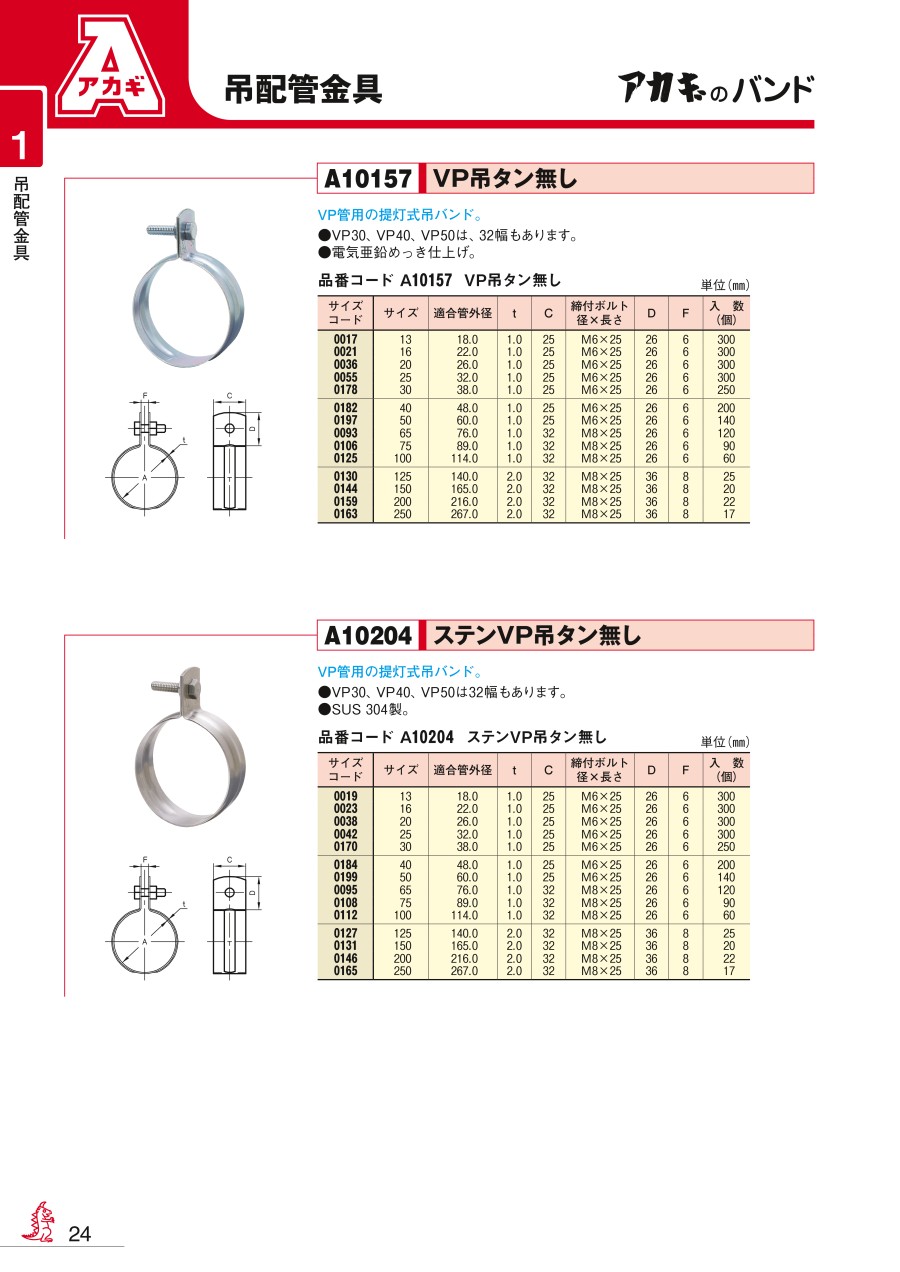

カタログ
