吊配管金具 ステンTN吊バンド
未確定：候補が7型番あります。
商品情報
ステンTN吊バンドの外観・寸法図
外観
寸法図
ステンTN吊バンドの特長
耐火二層管（FDP）用の蝶番式吊バンド。
SUS304製。
- ※ パイプメーカーにより管外径が異なる場合があります。ご注意ください。
ステンTN吊バンドの寸法表
品番コード：A10206
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | t | C | 締付ボルト 径×長さ |
D | F |
|---|---|---|---|---|---|---|---|
| 0013 | 40 | 63 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0028 | 50 | 75～76 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0032 | 65 | 91～92 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0047 | 75 | 104～105 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0051 | 100 | 131～132 | 2.0 | 25 | M8×25 | 26 | 8 |
| 0066 | 125 | 155～156 | 3.0 | 32 | M10×35 | 36 | 10 |
| 0085 | 150 | 183 | 3.0 | 32 | M12×45 | 36 | 10 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,814円 ( 1,995円 ) | 4日目 |
1,999円 ( 2,199円 ) | 4日目 |
1,578円 ( 1,736円 ) | 4日目 |
2,405円 ( 2,646円 ) | 7日目 |
2,048円 ( 2,253円 ) | 4日目 |
3,870円 ( 4,257円 ) | 7日目 |
4,550円 ( 5,005円 ) | 7日目 |

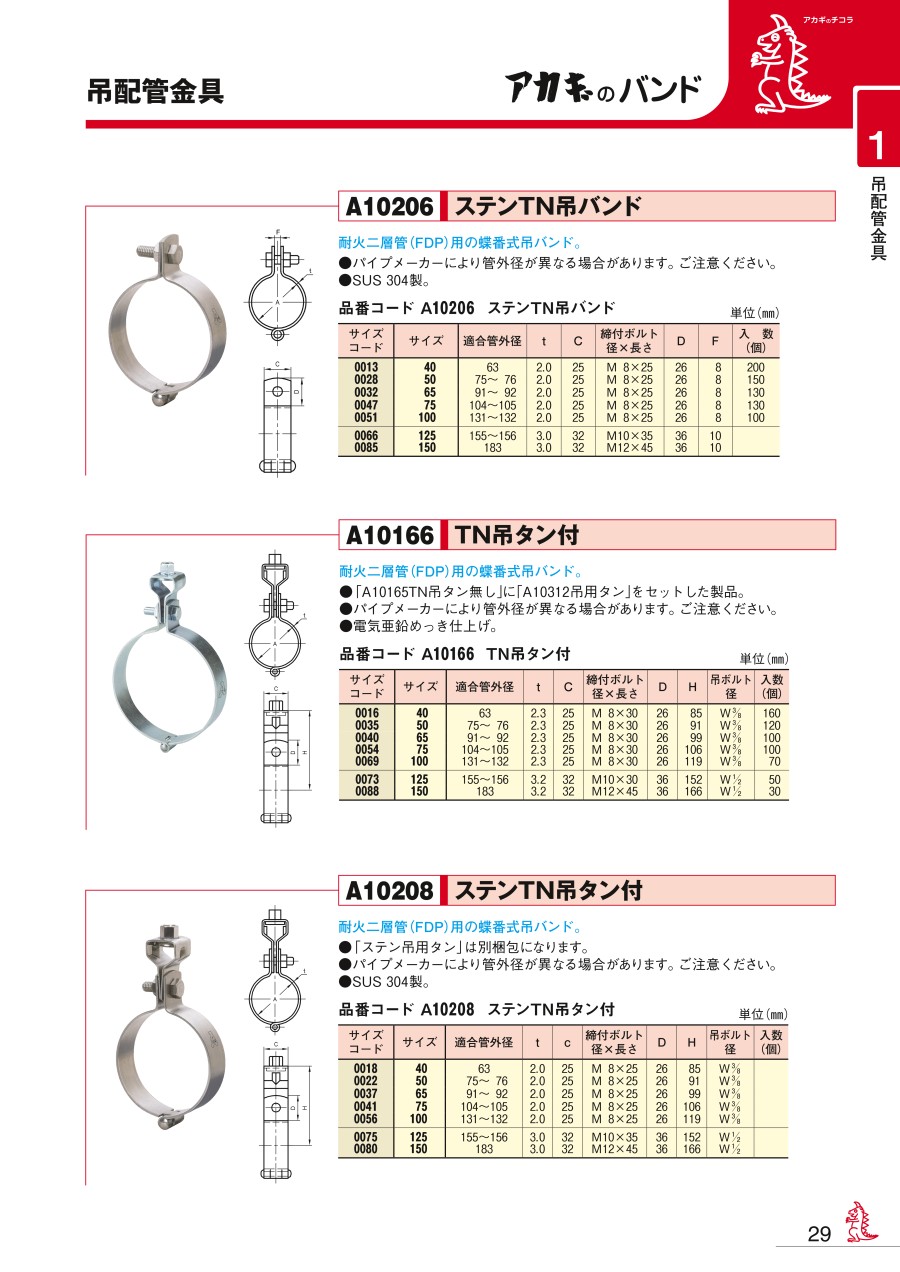

カタログ
