アカギ

フロアーバンド TNセットフロアーナット付プレート（電気亜鉛めっき・ステン）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 1,046円～6,842円

税込単価: 1,151円～7,526円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

フロアーバンドセットフロアーナット付プレート（電気亜鉛めっき・ステン）

通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

フロアーバンドセットフロアー（電気亜鉛めっき・ステン）

通常価格(税別)： 984円 (税込価格：1,082円)

通常出荷日：在庫品1日目

TNセットフロアーナット付プレート（電気亜鉛めっき／ステン）。【特長】・作業効...

詳細情報を確認する

種類
フロアーバンド
適用管種類
耐火二層管
入数 (個)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

TNセットフロアーナット付プレートの外観・寸法図

フロアーバンド TNセットフロアーナット付プレート（電気亜鉛めっき・ステン）:関連画像

外観

寸法図

TNセットフロアーナット付プレートの特長

作業効率重視のフロアーバンド
ナットはハズスことなくゆるめる-締めるの工程。
全ねじを自在に取りはずすことの出来るナット付プレートを採用。配管高さに合せ全ねじを替える機能。
全ねじの固定は下部ナットを締めつける。
排水管（耐火二層管）のレベル調整バンド。
A13577：電気亜鉛めっき仕上げ。
A15957：SUS304製。
他のH寸法も用意できます。ご相談ください。

TNセットフロアーナット付プレートの寸法表

品番コード：A13577

（単位：mm）

径称（A）	適合管外径	H	サイズコード	レベル範囲	L	P	E
40A	63	120H	0015	37～110	190	170	115
40A	63	150H	0068	37～140	190	170	115
50A	76	120H	0020	43～110	190	170	115
50A	76	150H	0072	43～140	190	170	115
65A	92	120H	0034	51～110	225	205	150
65A	92	150H	0087	51～140	225	205	150
75A	106	120H	0049	58～110	225	205	150
75A	106	150H	0091	58～140	225	205	150
100A	132	120H	0053	71～110	255	235	180
100A	132	150H	0104	71～140	255	235	180

ステンTNセットフロアーナット付プレートの寸法表

品番コード：A15957

（単位：mm）

径称（A）	適合管外径	H	サイズコード	レベル範囲	L	P	E
40A	63	120H	0013	37～110	190	170	115
40A	63	150H	0066	37～140	190	170	115
50A	76	120H	0028	43～110	190	170	115
50A	76	150H	0085	43～140	190	170	115
65A	92	120H	0032	51～110	225	205	150
65A	92	150H	0090	51～140	225	205	150
75A	106	120H	0047	58～110	225	205	150
75A	106	150H	0102	58～140	225	205	150
100A	132	120H	0051	71～110	255	235	180
100A	132	150H	0117	71～140	255	235	180

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

径称 (A)

適合管外径

(mm)

長さ H

(mm)

トラスココード

レベル範囲

(mm)

最小発注数量

60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	63	120	471-2102	37～110	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	76	120	471-2111	43～110	1個
90～100未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	92	120	471-2129	51～110	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	75A	106	120	471-2137	58～110	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	132	120	471-2145	71～110	1個
60～70未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	40A	63	150	471-2153	37～140	1個
70～80未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	50A	76	150	471-2161	43～140	1個
90～100未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	65A	92	150	471-2170	51～140	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	75A	106	150	471-2188	58～140	1個
100～200未満	スチール	[亜鉛メッキ] 電気亜鉛めっき	100A	132	150	471-2196	71～140	1個
60～70未満	[ステンレス] SUS304	なし	40A	63	120	-	37～110	1個
70～80未満	[ステンレス] SUS304	なし	50A	76	120	-	43～110	1個
90～100未満	[ステンレス] SUS304	なし	65A	92	120	-	51～110	1個
100～200未満	[ステンレス] SUS304	なし	75A	106	120	-	58～110	1個
100～200未満	[ステンレス] SUS304	なし	100A	132	120	-	71～110	1個
60～70未満	[ステンレス] SUS304	なし	40A	63	150	-	37～140	1個
70～80未満	[ステンレス] SUS304	なし	50A	76	150	-	43～140	1個
90～100未満	[ステンレス] SUS304	なし	65A	92	150	-	51～140	1個
100～200未満	[ステンレス] SUS304	なし	75A	106	150	-	58～140	1個
100～200未満	[ステンレス] SUS304	なし	100A	132	150	-	71～140	1個

通常単価(税別) (税込単価)	通常出荷日

1,175円 ( 1,293円 )	3日目
1,046円 ( 1,151円 )	3日目
1,126円 ( 1,239円 )	3日目
1,268円 ( 1,395円 )	4日目
1,664円 ( 1,830円 )	2日目
1,144円 ( 1,258円 )	2日目
1,285円 ( 1,414円 )	2日目
1,430円 ( 1,573円 )	3日目
1,421円 ( 1,563円 )	4日目
1,673円 ( 1,840円 )	2日目
4,261円 ( 4,687円 )	4日目
4,225円 ( 4,648円 )	5日目
4,597円 ( 5,057円 )	4日目
6,842円 ( 7,526円 )	4日目
6,735円 ( 7,409円 )	4日目
4,487円 ( 4,936円 )	4日目
5,047円 ( 5,552円 )	在庫品1日目当日出荷可能
4,964円 ( 5,460円 )	4日目
5,532円 ( 6,085円 )	4日目
6,759円 ( 7,435円 )	4日目

詳細情報

基本情報

基本情報

TNセットフロアーナット付プレート（電気亜鉛めっき／ステン）。
【特長】
・作業効率重視のフロアーバンド。
・ナットは、はずすことなくゆるめる-締めるの工程。
・全ねじを自在に取りはずすことの出来るナット付プレートを採用。配管高さに合せ全ねじを替える機能。
・全ねじの固定は下部ナットを締めつける。
・A13577：電気亜鉛めっき仕上げ。
・A15957：SUS304製。
【用途】
・排水管（耐火二層管）のレベル調整バンド。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

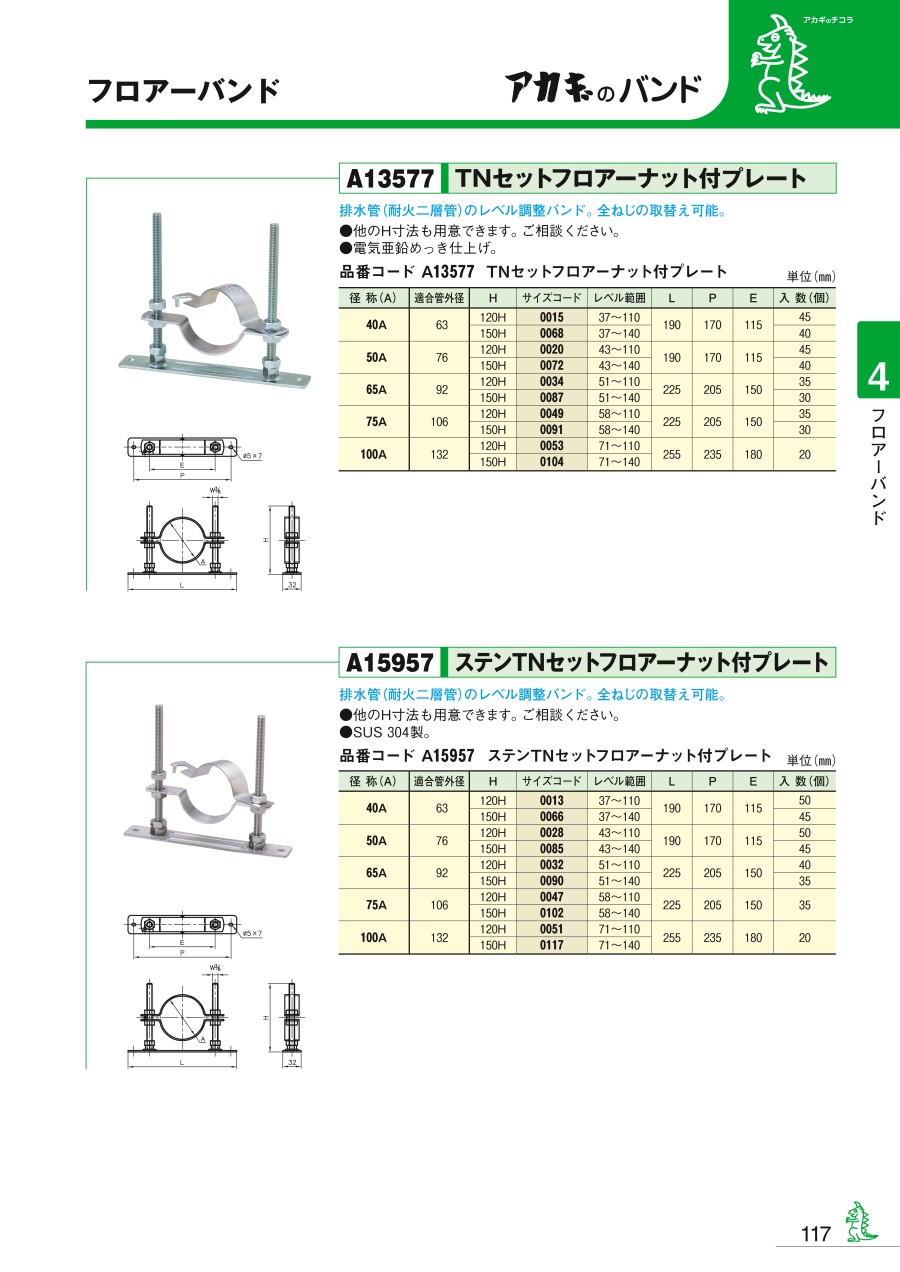

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
フロアーバンドセットフロアー（電気亜鉛めっき・ステン）
フロアーバンドは排水管（SGP・VP）のレベル調整を行うためのバンド。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
