フロアーバンド TNセットフロアー（電気亜鉛めっき・ステン）

フロアーバンド TNセットフロアー（電気亜鉛めっき・ステン）
  • 数量スライド割引
  • 一部当日出荷可能
通常単価(税別)
1,314円～17,078円
税込単価
1,445円～18,786円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フロアーバンド セットフロアーナット付プレート（電気亜鉛めっき・ステン）

アカギ

フロアーバンド セットフロアーナット付プレート（電気亜鉛めっき・ステン）
4
通常価格(税別)： 770円 (税込価格：847円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

フロアーバンド セットフロアー（電気亜鉛めっき・ステン）

アカギ

フロアーバンド セットフロアー（電気亜鉛めっき・ステン）
5
通常価格(税別)： 984円 (税込価格：1,082円)

通常出荷日：在庫品1日目

耐火二層管用排水レベル調整金具。【特長】・作業効率重視のフロアーバンド。・ナッ...

詳細情報を確認する

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が13型番あります。
数量：

商品情報

セットフロアーの外観・寸法図

フロアーバンド TNセットフロアー（電気亜鉛めっき/ステン）:関連画像

外観

フロアーバンド TNセットフロアー（電気亜鉛めっき/ステン）:関連画像

寸法図

セットフロアーの特長

作業効率重視のフロアーバンド。
ナットははずすことなくゆるめる-締めるの工程。
パイプを押える上部バンドをナットにはさんだまま横にずらすだけ。
仮置、配管完了後元の位置にもどす。
アンカーは配管セット後直接打てる構造。（Aピン）

セットフロアーの使用方法

フロアーバンド TNセットフロアー（電気亜鉛めっき/ステン）:関連画像

1 納品は輪組で現場到着。墨出しはセンター印に合わせて下さい。ナットははずさないで下さい。

フロアーバンド TNセットフロアー（電気亜鉛めっき/ステン）:関連画像

2 配管高さ（レベル合せ）は上部ナットをゆるめ下部ナットで調節して下さい。

フロアーバンド TNセットフロアー（電気亜鉛めっき/ステン）:関連画像

3 仮置配管は切り込側の上部バンドを横にずらして下さい。パイプを仮置します。バンドをはずす必要ありません。

フロアーバンド TNセットフロアー（電気亜鉛めっき/ステン）:関連画像

4 配管完了後上部バンドを元に戻しセットして下さい。上部ナットを締めて下さい。

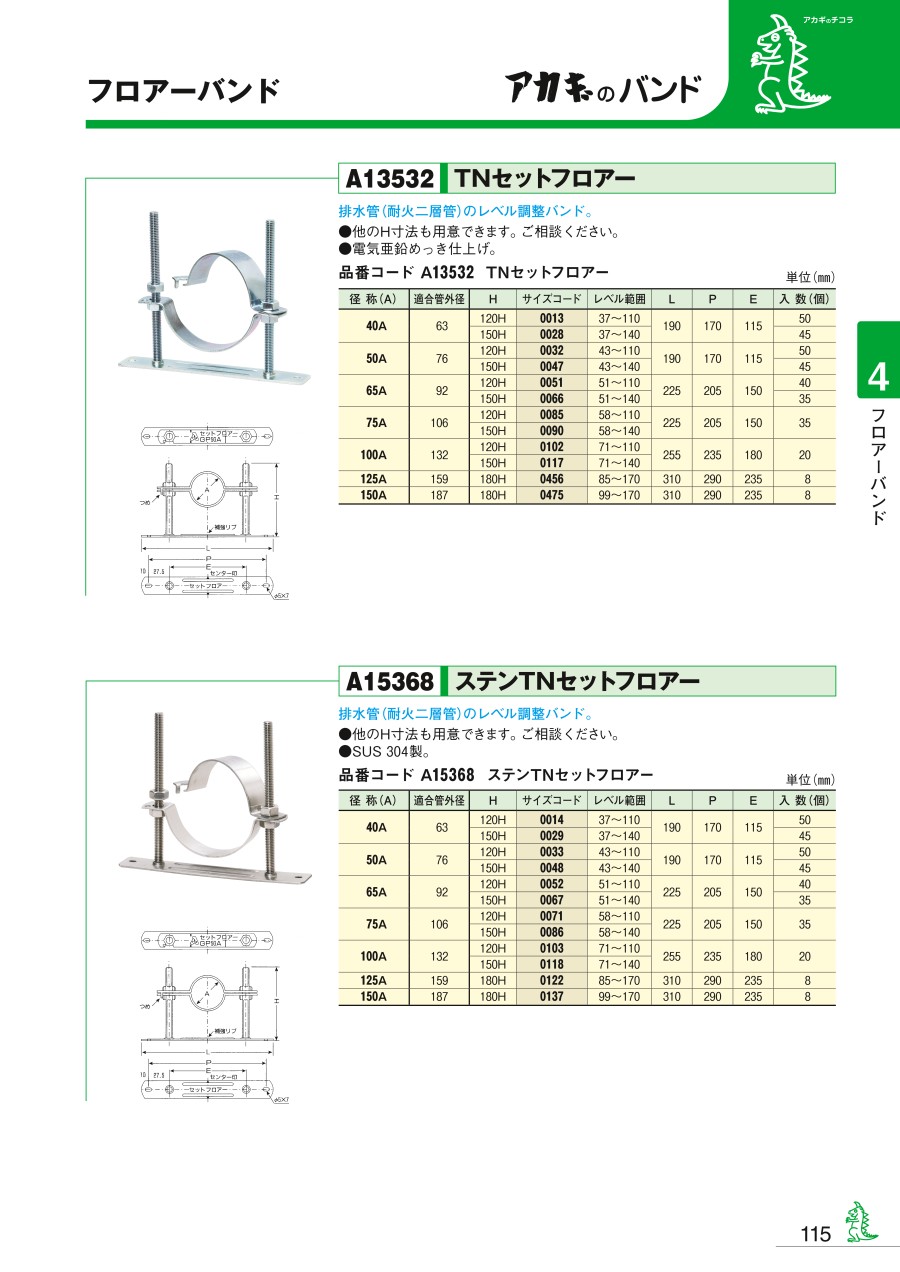

TNセットフロアーの特長・寸法

排水管（耐火二層管）のレベル調整バンド。
電気亜鉛めっき仕上げ。
品番コード：A13532。

（単位：mm）

径称（A） 適合管外径 H サイズコード レベル範囲 L P E
40A 63 120H 0013 37～110 190 170 115
150H 0028 37～140
50A 76 120H 0032 43～110 190 170 115
150H 0047 43～140
65A 92 120H 0051 51～110 225 205 150
150H 0066 51～140
75A 106 120H 0085 58～110 225 205 150
150H 0090 58～140
100A 132 120H 0102 71～110 255 235 180
150H 0117 71～140
125A 159 180H 0456 85～170 310 290 235
150A 187 180H 0475 99～170 310 290 235

ステンTNセットフロアーの特長・寸法

排水管（耐火二層管）のレベル調整バンド。
SUS304製。
品番コード：A15368。

（単位：mm）

径称（A） 適合管外径 H サイズコード レベル範囲 L P E
40A 63 120H 0014 37～110 190 170 115
150H 0029 37～140
50A 76 120H 0033 43～110 190 170 115
150H 0048 43～140
65A 92 120H 0052 51～110 225 205 150
150H 0067 51～140
75A 106 120H 0071 58～110 225 205 150
150H 0086 58～140
100A 132 120H 0103 71～110 255 235 180
150H 0118 71～140
125A 159 180H 0122 85～170 310 290 235
150A 187 180H 0137 99～170 310 290 235

型番リスト

表示件数
  • 1
    • 型番
    A13532-0013
    A13532-0028
    A13532-0032
    A13532-0047
    A13532-0051
    A13532-0066
    A13532-0085
    A13532-0090
    A13532-0102
    A13532-0117
    A13532-0456
    A13532-0475
    A15368-0122

    主要適合管（または適用管）外径

    (mm)

    材質

    表面処理

    径称 (A)

    適合管外径

    (mm)

    長さ H

    (mm)

    レベル範囲

    (mm)

    		最小発注数量
    60～70未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    40A
    63
    120
    37～110
    1個
    60～70未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    40A
    63
    150
    37～140
    1個
    70～80未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    50A
    76
    120
    43～110
    1個
    70～80未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    50A
    76
    150
    43～140
    1個
    90～100未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    65A
    92
    120
    51～110
    1個
    90～100未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    65A
    92
    150
    51～140
    1個
    100～200未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    75A
    106
    120
    58～110
    1個
    100～200未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    75A
    106
    150
    58～140
    1個
    100～200未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    100A
    132
    120
    71～110
    1個
    100～200未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    100A
    132
    150
    71～140
    1個
    100～200未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    125A
    159
    180
    85～170
    1個
    100～200未満
    スチール
    [亜鉛メッキ] 電気亜鉛めっき
    150A
    187
    180
    99～170
    1個
    100～200未満
    [ステンレス] SUS304
    なし
    125A
    159
    180
    85～170
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,314円
    ( 1,445円 )
    7日目
    1,496円
    ( 1,646円 )
    在庫品1日目当日出荷可能
    1,480円
    ( 1,628円 )
    在庫品1日目当日出荷可能
    1,504円
    ( 1,654円 )
    3日目
    1,338円
    ( 1,472円 )
    3日目
    1,547円
    ( 1,702円 )
    9日目
    1,551円
    ( 1,706円 )
    3日目
    1,583円
    ( 1,741円 )
    8日目
    1,638円
    ( 1,802円 )
    8日目
    1,636円
    ( 1,800円 )
    3日目
    10,853円
    ( 11,938円 )
    在庫品1日目当日出荷可能
    10,436円
    ( 11,480円 )
    18日目
    17,078円
    ( 18,786円 )
    2日目
  • 1

    • 詳細情報

    基本情報

    耐火二層管用排水レベル調整金具。
    【特長】
    ・作業効率重視のフロアーバンド。
    ・ナットは、はずすことなくゆるめる-締めるの工程。
    ・パイプを押える上部バンドをナットにはさんだまま横にずらすだけ。
    ・仮置、配管完了後元の位置にもどす。
    ・アンカーは配管セット後直接打てる構造。（Aピン）
    【用途】
    ・排水管（耐火二層管）のレベル調整に。

    ご注意

    • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    フロアーバンド TNセットフロアー（電気亜鉛めっき・ステン）のレビュー
    5平均満足度：5.02件のレビュー
    実験設備の配管固定に使用しています
    5
    満足度：5.02023/10/25
    垂直配管した真空実験設備の固定に使用しています。高さの調整、配管のサイズからこの商品を選定しました。思ったとおりに芯だし...もっと読む
    0人が参考にしています。
    PVCパイプのサポートに使用
    5
    満足度：5.02019/09/26
    PVCパイプVU150のサポートとして使用しました。径がパイプより少し大きかったのでスポンジパッキンをかまして取り付けま...もっと読む
    0人が参考にしています。
