アカギ

立配管金具 TNF立バンド（電気亜鉛めっき・ステン）

カタログ |

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 420円～6,405円

税込単価: 462円～7,046円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具組式立バンド（電気亜鉛めっき／ステン／どぶめっき）

通常価格(税別)： 123円 (税込価格：135円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

立配管金具 CL立バンド（電気亜鉛めっき・ステン）

4.5

通常価格(税別)： 216円 (税込価格：238円)

通常出荷日：在庫品1日目

耐火二層管（FDP）用の蝶番式立バンド。【特長】・A14207：電気亜鉛めっき...

詳細情報を確認する

種類
立バンド
適合管種類
FDP
入数 (個)
1

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

TNF立バンドの外観・寸法図

外観

寸法図

TNF立バンドの特長

耐火二層管（FDP）用の蝶番式立バンド。
電気亜鉛めっき仕上げ。

※ パイプメーカーにより管外径が異なる場合があります。ご注意ください。

製品仕様

品番コード：A14207

（単位：mm）

サイズコード	サイズ	適合管外径	t	C	締付ボルト径×長さ	D	P	F
0095	25	45	2.0	25	M6×25	45	20	6
0108	30	51	2.0	25	M6×25	45	20	6
0019	40	60～61	2.3	25	M6×25	45	20	6
0023	50	73	2.3	25	M6×25	45	20	6
0038	65	89	2.3	25	M6×25	45	20	6
0042	75	102	2.3	25	M6×25	45	20	6
0057	100	128～129	2.3	25	M6×25	45	20	6
0061	125	155～156	3.2	32	M10×30	60	27	8
0076	150	183	3.2	32	M10×30	60	27	8

ステンTNF立バンドの外観・寸法図

外観

寸法図

ステンTNF立バンドの特長

耐火二層管（FDP）用の蝶番式立バンド。
SUS304。

※ パイプメーカーにより管外径が異なる場合があります。ご注意ください。

製品仕様

品番コード：A16001

（単位：mm）

サイズコード	サイズ	適合管外径	t	C	締付ボルト径×長さ	D	P	F
0013	40	60～61	2.0	25	M6×25	45	20	6
0028	50	73	2.0	25	M6×25	45	20	6
0032	65	89	2.0	25	M6×25	45	20	6
0047	75	102	2.0	25	M6×25	45	20	6
0051	100	128～129	2.0	25	M6×25	45	20	6
0066	125	155～156	3.0	32	M10×35	55	27	8
0085	150	183	3.0	32	M10×35	55	27	8

型番リスト

表示件数

型番

主要適合管（または適用管）外径

(mm)

材質

表面処理

サイズ

適合管外径

(mm)

最小発注数量

60～70未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	40	60～61	1個
70～80未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	50	73	1個
80～90未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	65	89	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	75	102	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	100	128～129	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	125	155～156	1個
100～200未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	150	183	1個
40～50未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	25	45	1個
50～60未満	[スチール] スチール	[亜鉛メッキ] 電気亜鉛めっき	30	51	1個
60～70未満	[ステンレス] SUS304	なし	40	60～61	1個
70～80未満	[ステンレス] SUS304	なし	50	73	1個
80～90未満	[ステンレス] SUS304	なし	65	89	1個
100～200未満	[ステンレス] SUS304	なし	75	102	1個
100～200未満	[ステンレス] SUS304	なし	100	128～129	1個
100～200未満	[ステンレス] SUS304	なし	125	155～156	1個
100～200未満	[ステンレス] SUS304	なし	150	183	1個

通常単価(税別) (税込単価)	通常出荷日

420円 ( 462円 )	5日目
507円 ( 558円 )	5日目
549円 ( 604円 )	5日目
570円 ( 627円 )	5日目
596円 ( 656円 )	3日目
1,426円 ( 1,569円 )	7日目
1,539円 ( 1,693円 )	7日目
636円 ( 700円 )	4日目
506円 ( 557円 )	7日目
1,972円 ( 2,169円 )	4日目
1,919円 ( 2,111円 )	8日目
1,947円 ( 2,142円 )	5日目
2,406円 ( 2,647円 )	4日目
2,217円 ( 2,439円 )	4日目
5,032円 ( 5,535円 )	4日目
6,405円 ( 7,046円 )	4日目

詳細情報

基本情報

基本情報

耐火二層管（FDP）用の蝶番式立バンド。
【特長】
・A14207：電気亜鉛めっき仕上げ。
・A16001：SUS304。
・パイプメーカーにより管外径が異なる場合がある。
【用途】
・耐火二層管の配管に。

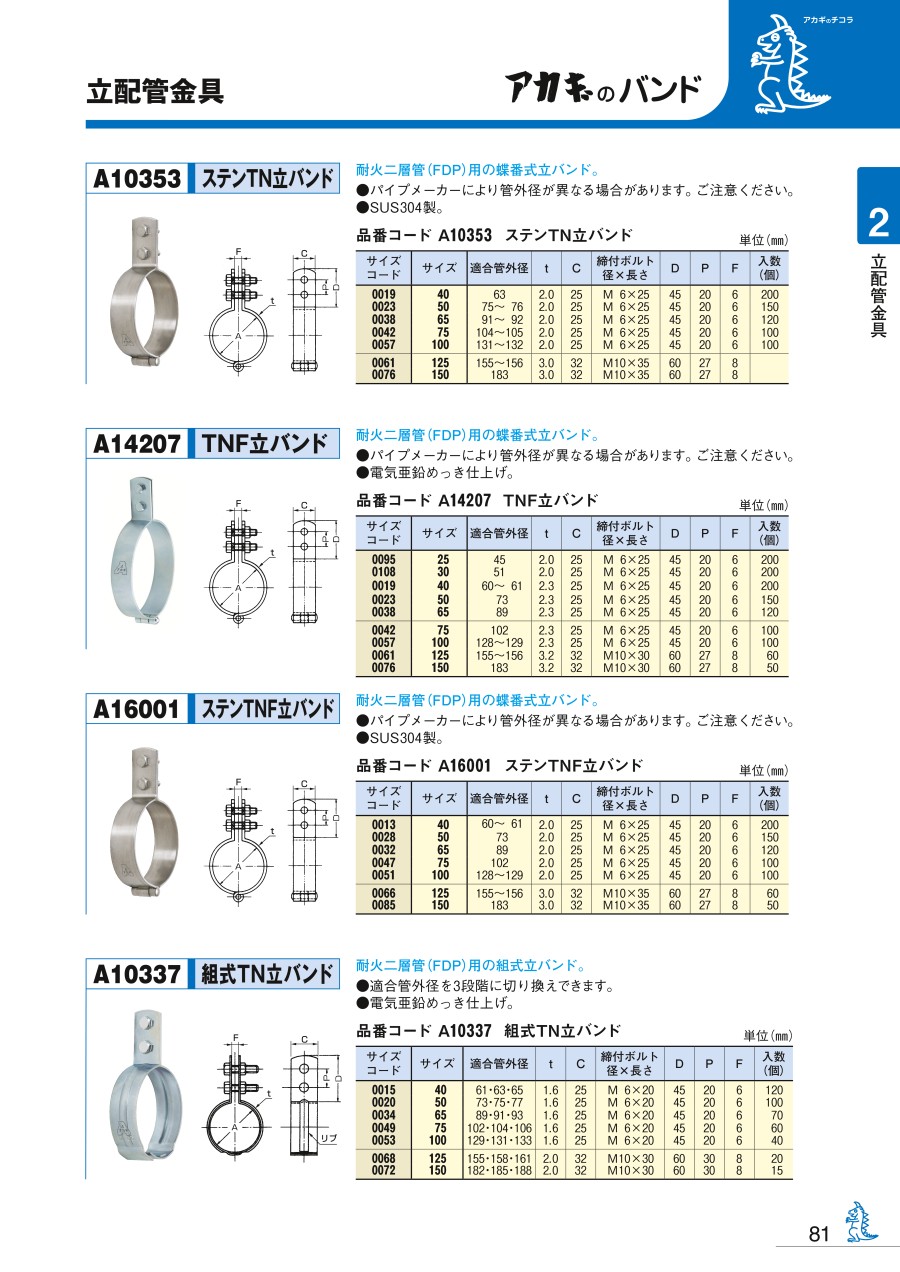

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
立配管金具立バンド（電気亜鉛めっき・ステン・どぶめっき）
SGP管用、ステンレス鋼管（厚肉管）用の蝶番式立バンド。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
