吊配管金具 TNF吊タン無し
- 通常単価(税別)
- 391円～1,690円
- 税込単価
- 430円～1,859円
TNF吊タン無し。【特長】・蝶番式吊バンド。・パイプメーカーにより管外径が異な...
詳細情報を確認する未確定：候補が9型番あります。
商品情報

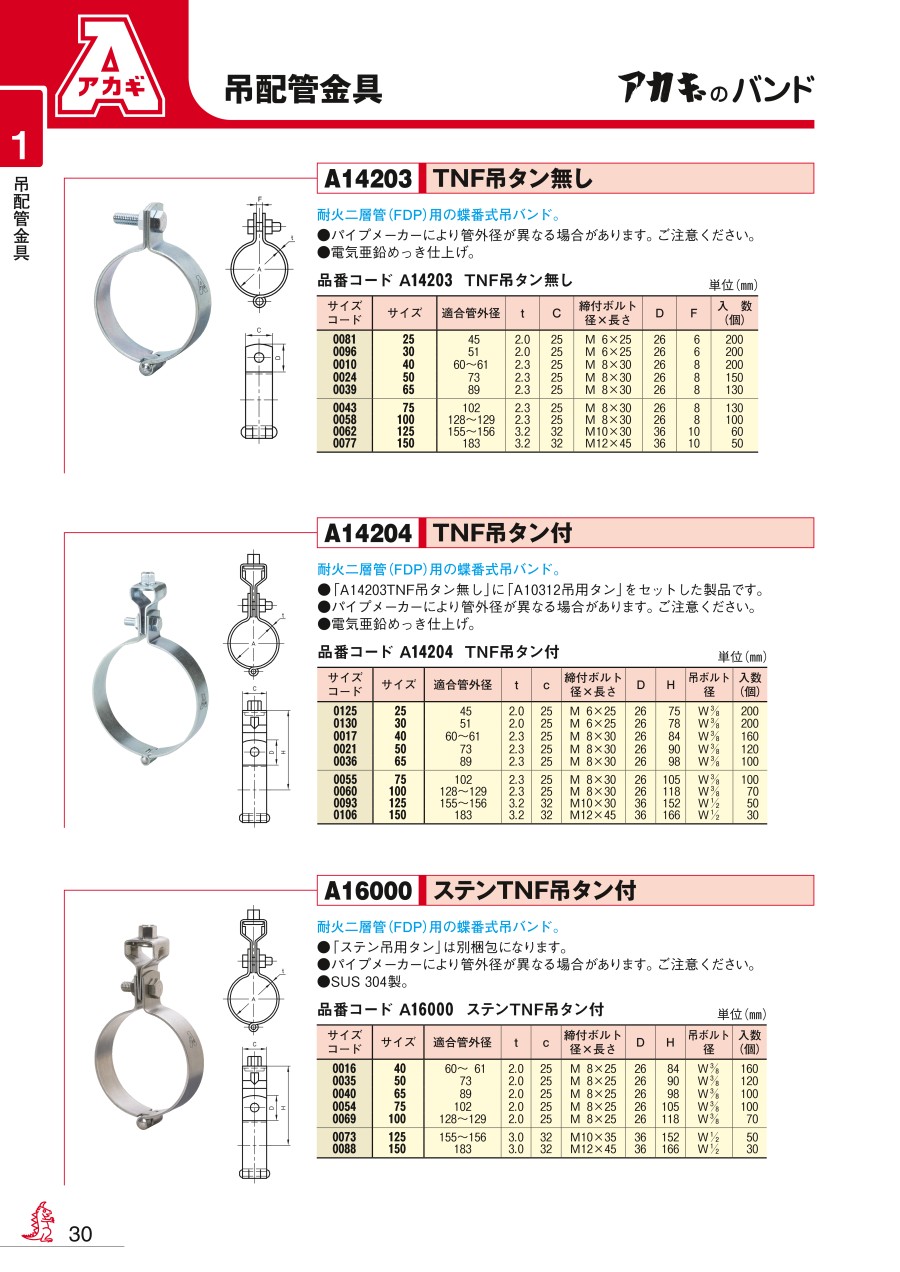

TNF吊タン無しの外観・寸法図
外観
寸法図
TNF吊タン無しの特長
耐火二層管（FDP）用の蝶番式吊バンド。
電気亜鉛めっき仕上げ。
- ※ パイプメーカーにより管外径が異なる場合があります。ご注意ください。
TNF吊タン無しの寸法表
品番コード：A14203
（単位：mm）
| サイズ コード |
サイズ | 適合管外径 | t | C | 締付ボルト 径×長さ |
D | F |
|---|---|---|---|---|---|---|---|
| 0081 | 25 | 45 | 2.0 | 25 | M6×25 | 26 | 6 |
| 0096 | 30 | 51 | 2.0 | 25 | M6×25 | 26 | 6 |
| 0010 | 40 | 60～61 | 2.3 | 25 | M8×30 | 26 | 8 |
| 0024 | 50 | 73 | 2.3 | 25 | M8×30 | 26 | 8 |
| 0039 | 65 | 89 | 2.3 | 25 | M8×30 | 26 | 8 |
| 0043 | 75 | 102 | 2.3 | 25 | M8×30 | 26 | 8 |
| 0058 | 100 | 128～129 | 2.3 | 25 | M8×30 | 26 | 8 |
| 0062 | 125 | 155～156 | 3.2 | 32 | M10×30 | 36 | 10 |
| 0077 | 150 | 183 | 3.2 | 32 | M12×45 | 36 | 10 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
391円 ( 430円 ) | 7日目 |
452円 ( 497円 ) | 7日目 |
494円 ( 543円 ) | 7日目 |
612円 ( 673円 ) | 7日目 |
589円 ( 648円 ) | 7日目 |
1,413円 ( 1,554円 ) | 4日目 |
1,690円 ( 1,859円 ) | 4日目 |
394円 ( 433円 ) | 6日目 |
570円 ( 627円 ) | 6日目 |
