U字金具 CL用Uボルト（有色クロメートめっき・ステン）

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 288円～8,304円

税込単価: 317円～9,134円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

U字金具 Uボルト（電気亜鉛めっき・ステン・どぶめっき）

4.5

通常価格(税別)： 120円 (税込価格：132円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

アカギ

U字金具足長Uボルト+30（電気亜鉛めっき・ステン）

通常価格(税別)： 514円 (税込価格：565円)

通常出荷日：在庫品1日目

U字金具 CL用Uボルト。【特長】・A10607：有色クロメートめっき仕上げ。...

詳細情報を確認する

適用管種類
鋼管/被覆鋼管
入数 (個)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

CL用Uボルトの外観・寸法図

外観

寸法図

CL用Uボルトの特長

外面被覆鋼管用のUボルト。
有色クロメートめっき仕上げ。

CL用Uボルトの寸法表

品番コード：A10607

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	ねじ径	P	H	S
0012	15A	1/2	25.7	W3/8	38	32	25
0027	20A	3/4	31.2	W3/8	44	35	25
0031	25A	1	37.6	W3/8	50	40	25
0046	32A	1 1/4	46.3	W3/8	59	48	30
0065	40A	1 1/2	52.2	W3/8	65	51	30
0070	50A	2	64.1	W3/8	77	57	30
0084	65A	2 1/2	79.9	W3/8	93	70	35
0099	80A	3	92.7	W3/8	105	77	35
0101	100A	4	118.3	W3/8	130	90	35
0116	125A	5	143.8	W1/2	160	110	50
0135	150A	6	170.2	W1/2	186	125	50
0140	200A	8	221.3	W1/2	238	150	50

ステンCL用Uボルトの外観・寸法図

外観

寸法図

ステンCL用Uボルトの特長

外面被覆鋼管用のUボルト。
SUS304製。

ステンCL用Uボルトの寸法表

品番コード：A10623

（単位：mm）

サイズコード	径称（A）	呼び径（B）	適合管外径	ねじ径	P	H	S
0016	15A	1/2	25.7	W3/8	38	32	25
0035	20A	3/4	31.2	W3/8	44	35	25
0040	25A	1	37.6	W3/8	50	40	25
0054	32A	1 1/4	46.3	W3/8	59	48	30
0069	40A	1 1/2	52.2	W3/8	65	51	30
0073	50A	2	64.1	W3/8	77	57	30
0088	65A	2 1/2	79.9	W3/8	93	70	35
0092	80A	3	92.7	W3/8	105	77	35
0105	100A	4	118.3	W3/8	130	90	35
0110	125A	5	143.8	W1/2	160	110	50
0124	150A	6	170.2	W1/2	186	125	50
0139	200A	8	221.3	W1/2	238	150	50

型番リスト

表示件数

型番

種類

適用管外径（範囲）

(mm)

ねじ種類

ねじの呼び

U字金具材質

径称 (A)

呼び径 (B)

適合管外径

(mm)

表面処理

最小発注数量

U字金具	20.1～40.0	W（ウィットねじ）	W3/8	スチール	15A	1/2	25.7	有色クロメートめっき	1個
U字金具	20.1～40.0	W（ウィットねじ）	W3/8	スチール	20A	3/4	31.2	有色クロメートめっき	1個
U字金具	20.1～40.0	W（ウィットねじ）	W3/8	スチール	25A	1	37.6	有色クロメートめっき	1個
U字金具	40.1～60.0	W（ウィットねじ）	W3/8	スチール	32A	1 1/4	46.3	有色クロメートめっき	1個
U字金具	40.1～60.0	W（ウィットねじ）	W3/8	スチール	40A	1 1/2	52.2	有色クロメートめっき	1個
U字金具	60.1～80.0	W（ウィットねじ）	W3/8	スチール	50A	2	64.1	有色クロメートめっき	1個
U字金具	60.1～80.0	W（ウィットねじ）	W3/8	スチール	65A	2 1/2	79.9	有色クロメートめっき	1個
U字金具	80.1～100.0	W（ウィットねじ）	W3/8	スチール	80A	3	92.7	有色クロメートめっき	1個
U字金具	100.1～150.0	W（ウィットねじ）	W3/8	スチール	100A	4	118.3	有色クロメートめっき	1個
U字金具	100.1～150.0	W（ウィットねじ）	W1/2	スチール	125A	5	143.8	有色クロメートめっき	1個
U字金具	150.1～300.0	W（ウィットねじ）	W1/2	スチール	150A	6	170.2	有色クロメートめっき	1個
U字金具	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	15A	1/2	25.7	なし	1個
U字金具	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	20A	3/4	31.2	なし	1個
U字金具	20.1～40.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	25A	1	37.6	なし	1個
U字金具	40.1～60.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	32A	1 1/4	46.3	なし	1個
U字金具	40.1～60.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	40A	1 1/2	52.2	なし	1個
U字金具	60.1～80.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	50A	2	64.1	なし	1個
U字金具	60.1～80.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	65A	2 1/2	79.9	なし	1個
U字金具	80.1～100.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	80A	3	92.7	なし	1個
U字金具	100.1～150.0	W（ウィットねじ）	W3/8	[ステンレス] SUS304	100A	4	118.3	なし	1個
U字金具	150.1～300.0	W（ウィットねじ）	W1/2	[ステンレス] SUS304	150A	6	170.2	なし	1個
U字金具	150.1～300.0	W（ウィットねじ）	W1/2	[ステンレス] SUS304	200A	8	221.3	なし	1個

通常単価(税別) (税込単価)	通常出荷日

288円 ( 317円 )	3日目
298円 ( 328円 )	3日目
308円 ( 339円 )	3日目
358円 ( 394円 )	5日目
408円 ( 449円 )	3日目
437円 ( 481円 )	3日目
498円 ( 548円 )	5日目
538円 ( 592円 )	3日目
618円 ( 680円 )	3日目
2,997円 ( 3,297円 )	4日目
3,499円 ( 3,849円 )	4日目
1,275円 ( 1,403円 )	3日目
1,336円 ( 1,470円 )	3日目
1,495円 ( 1,645円 )	3日目
1,581円 ( 1,739円 )	在庫品1日目当日出荷可能
2,025円 ( 2,228円 )	在庫品1日目当日出荷可能
2,076円 ( 2,284円 )	3日目
1,998円 ( 2,198円 )	3日目
1,959円 ( 2,155円 )	3日目
2,413円 ( 2,654円 )	3日目
8,304円 ( 9,134円 )	5日目
7,819円 ( 8,601円 )	5日目

詳細情報

基本情報

基本情報

U字金具 CL用Uボルト。
【特長】
・A10607：有色クロメートめっき仕上げ。
・A10623：SUS304製。
【用途】
・外面被覆鋼管用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

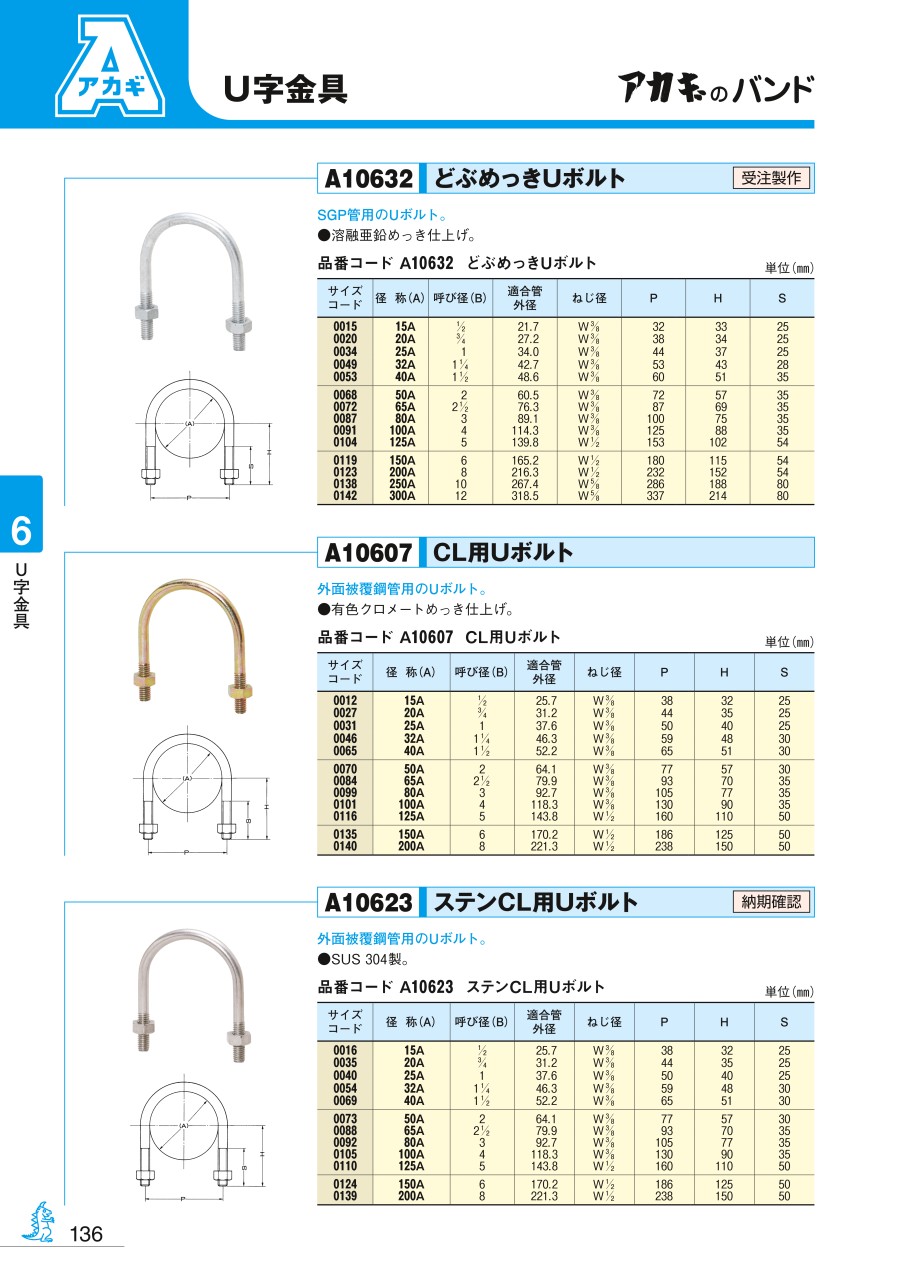

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

アカギ
U字金具 TNUバンド（電気亜鉛めっき・ステン）
耐火二層管（FDP）用のUバンド。スチールとSUS304から材質を選択可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
