タッチコネクタータイプ スピードコントローラβ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,445円～2,688円
- 税込単価
- 1,590円～2,957円
オール金属ボディで、ハードな環境で使用可能なワンタッチ継手。【特長】・Oリング...
詳細情報を確認する商品情報
外形図
製品仕様
| 使用流体 | 圧縮空気 |
|---|---|
| 使用温度範囲 | -5～60℃ |
| 使用圧力範囲 | 0.05MPa～0.7MPa |
| 適用チューブ | TE、TP、MTP（ウレタンチューブ）、TN（ナイロンチューブ） |
- ※ 上記の圧力数値は常温時（20℃）に測定したものです。
- ※ 凍結無き事。
材質
構造図
| Part NO. | 部品名 | 材質 | 処理 |
|---|---|---|---|
| （1） | リリースレバー | 亜鉛合金 | - |
| （2） | ストッパー | ポリアセタール | - |
| （3） | ロックリング | C3604（黄銅） | - |
| （4） | スプリング | ピアノ線 | 三価クロメート |
| （5） | ストップワッシャ | C3604（黄銅） | - |
| （6） | 本体 | C3604（黄銅） | - |
| （7） | ツマミ | ポリアセタール | - |
| （8） | ニードル弁 | C3604（黄銅） | - |
| （9） | ロックナット | C3604（黄銅） | - |
| （10） | ナット | C3604（黄銅） | - |
| （11） | パッキン | NBR（ニトリルゴム） | - |
| （12） | Oリング | NBR（ニトリルゴム） | - |
| （13） | ストップリング | ステンレス鋼線 | - |
| （14） | メイルアダプター | C3604（黄銅） | - |

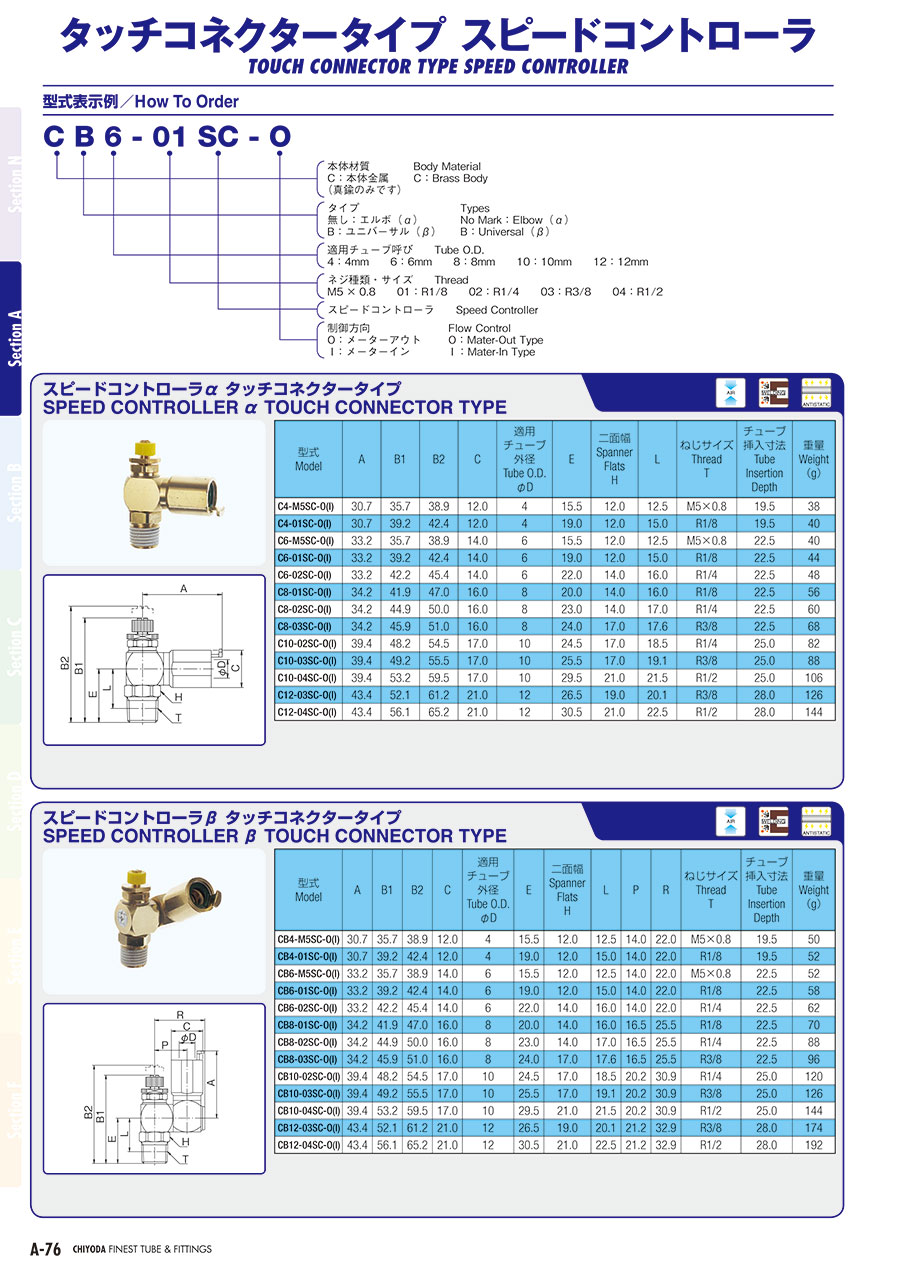

規格表
| 型式 | A | B1 | B2 | C | 適用チューブ外径 | E | 二面幅 H | L | P | R | ねじサイズ T | チューブ 挿入寸法 | 重量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| CB4-M5SC-O（I） | 30.7 | 35.7 | 38.9 | 12.0 | 4 | 15.5 | 12.0 | 12.5 | 14.0 | 22.0 | M5×0.8 | 19.5 | 50 |
| CB4-01SC-O（I） | 30.7 | 39.2 | 42.4 | 12.0 | 4 | 19.0 | 12.0 | 15.0 | 14.0 | 22.0 | R1/8 | 19.5 | 52 |
| CB6-M5SC-O（I） | 33.2 | 35.7 | 38.9 | 14.0 | 6 | 15.5 | 12.0 | 12.5 | 14.0 | 22.0 | M5×0.8 | 22.5 | 52 |
| CB6-01SC-O（I） | 33.2 | 39.2 | 42.4 | 14.0 | 6 | 19.0 | 12.0 | 15.0 | 14.0 | 22.0 | R1/8 | 22.5 | 58 |
| CB6-02SC-O（I） | 33.2 | 42.2 | 45.4 | 14.0 | 6 | 22.0 | 14.0 | 16.0 | 14.0 | 22.0 | R1/4 | 22.5 | 62 |
| CB8-01SC-O（I） | 34.2 | 41.9 | 47.0 | 16.0 | 8 | 20.0 | 14.0 | 16.0 | 16.5 | 25.5 | R1/8 | 22.5 | 70 |
| CB8-02SC-O（I） | 34.2 | 44.9 | 50.0 | 16.0 | 8 | 23.0 | 14.0 | 17.0 | 16.5 | 25.5 | R1/4 | 22.5 | 88 |
| CB8-03SC-O（I） | 34.2 | 45.9 | 51.0 | 16.0 | 8 | 24.0 | 17.0 | 17.6 | 16.5 | 25.5 | R3/8 | 22.5 | 96 |
| CB10-02SC-O（I） | 39.4 | 48.2 | 54.5 | 17.0 | 10 | 24.5 | 17.0 | 18.5 | 20.2 | 30.9 | R1/4 | 25.0 | 120 |
| CB10-03SC-O（I） | 39.4 | 49.2 | 55.5 | 17.0 | 10 | 25.5 | 17.0 | 19.1 | 20.2 | 30.9 | R3/8 | 25.0 | 126 |
| CB10-04SC-O（I） | 39.4 | 53.2 | 59.5 | 17.0 | 10 | 29.5 | 21.0 | 21.5 | 20.2 | 30.9 | R1/2 | 25.0 | 144 |
| CB12-03SC-O（I） | 43.4 | 52.1 | 61.2 | 21.0 | 12 | 26.5 | 19.0 | 20.1 | 21.2 | 32.9 | R3/8 | 28.0 | 174 |
| CB12-04SC-O（I） | 43.4 | 56.1 | 65.2 | 21.0 | 12 | 30.5 | 21.0 | 22.5 | 21.2 | 32.9 | R1/2 | 28.0 | 192 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,472円 ( 1,619円 ) | 6日目 |
1,472円 ( 1,619円 ) | 4日目 |
1,445円 ( 1,590円 ) | 6日目 |
1,466円 ( 1,613円 ) | 6日目 |
1,656円 ( 1,822円 ) | 6日目 |
1,656円 ( 1,822円 ) | 4日目 |
1,702円 ( 1,872円 ) | 6日目 |
1,676円 ( 1,844円 ) | 4日目 |
1,612円 ( 1,773円 ) | 6日目 |
1,656円 ( 1,822円 ) | 在庫品1日目当日出荷可能 |
1,835円 ( 2,019円 ) | 6日目 |
1,835円 ( 2,019円 ) | 6日目 |
1,856円 ( 2,042円 ) | 6日目 |
1,856円 ( 2,042円 ) | 6日目 |
1,940円 ( 2,134円 ) | 6日目 |
1,910円 ( 2,101円 ) | 6日目 |
2,086円 ( 2,295円 ) | 6日目 |
2,113円 ( 2,324円 ) | 6日目 |
2,105円 ( 2,316円 ) | 6日目 |
2,105円 ( 2,316円 ) | 6日目 |
2,224円 ( 2,446円 ) | 6日目 |
2,224円 ( 2,446円 ) | 6日目 |
2,615円 ( 2,877円 ) | 6日目 |
2,615円 ( 2,877円 ) | 6日目 |
2,688円 ( 2,957円 ) | 6日目 |
2,688円 ( 2,957円 ) | 6日目 |
詳細情報
基本情報
オール金属ボディで、ハードな環境で使用可能なワンタッチ継手。
【特長】
・Oリングシール採用で優れた気密性。
・金属ボディを採用し、樹脂タイプに比べ頑丈。
・特殊なロックリングを採用し、ワンタッチ継手では最高レベルの引き抜き強度と耐久性を誇る。
・ネジ部シール加工が施されているため、そのまま配管可能。
【用途】
・機械裏や天井配管など交換頻度の少ない箇所に。
・樹脂ボディでは破損してしまう箇所などに。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
