フリーラインカップ LC型
- 通常単価(税別)
- 10,899円
- 税込単価
- 11,989円
通常出荷日：在庫品1日目当日出荷可能
直列5ポート型の分岐配管用カプラです。【特長】・流体はソケット側からプラグ側に流します・連結後のソケッ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
LC5の仕様・寸法情報
種類
分岐
プラグ（おす）/ソケット（めす）
オス・メス分岐
使用流体
水 / 空気
本体材質
[アルミニウム] アルミ(アルマイト処理)
バルブ構造
片路開閉型
シール材質
[NBR] ニトリルゴム
使用温度範囲(℃)
-20～80
使用圧力範囲(MPa)
０～0.98
商品情報

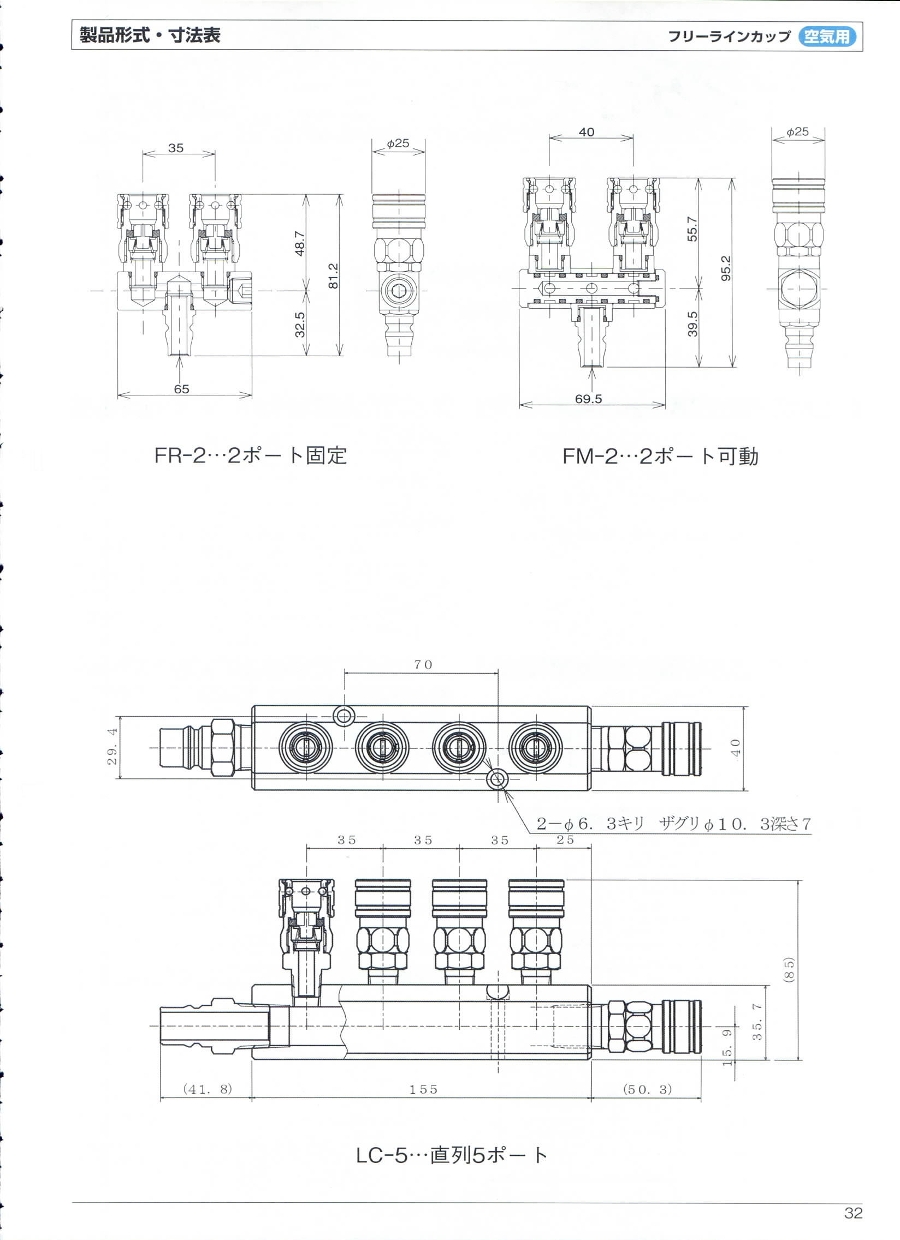

外形図
製品仕様
| 材質 | 本体：アルミ（アルマイト処理） カップリング：鋼鉄（クロムメッキ） | |
|---|---|---|
| 接続 | 取入口 | UNIC型のFS、MS、HSの-02～-04及びUNIC300型のソケット ※LC型はUNIC型のFS・MS・HSの-004～008のソケット |
| 取出口 | UNIC型のFP、MP、HPの-01～-04及びUNIC300型のプラグ | |
| 最高使用圧力 MPa（kgf/cm2） | 0.98（10） | |
| 耐圧力 MPa（kgf/cm2） | 1.47（15） | |
| シール材質 （使用温度） | ニトリルゴム（-20℃～+80℃） | |
詳細情報
基本情報
直列5ポート型の分岐配管用カプラです。
【特長】
・流体はソケット側からプラグ側に流します
・連結後のソケットとプラグのよりもどしが極めて軽快です
・エアー配管に使用した場合、コンプレッサーの寿命が長く電力の節約にもなります
類似品類似品をすべて見る
商品担当おすすめ
フリーラインカップ LC型の型番LC5のページです。
型番LC5に関する仕様情報を記載しております。
フリーラインカップ LC型のレビュー
設備用
4
4.02022/11/24
この商品は自社内に新しく設備を設置することになりましたので、その分岐配管用のカプラとして使用しました。設置したい設備が複...もっと読む
0人が参考にしています。
設備
4
4.02022/06/22
この商品は自社の新設の設備に使用しました。機械設備のエアーの分配用に使用しています。性能的には何も問題ないのですが、少し...もっと読む
0人が参考にしています。
