ニューマシン

フリーラインカップ FM型

カタログ |

通常単価(税別): 7,989円

税込単価: 8,788円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：2 日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

2ポート型（可動）の分岐配管用カプラです。【特長】・液体はソケット側からプラグ...

種類
分岐
プラグ（おす）/ソケット（めす）
オス・メス分岐
使用流体
水 / 空気
本体材質
アルミ(アルマイト処理)
バルブ構造
片路開閉型
シール材質
ニトリルゴム
使用温度範囲 (℃)
-20::80
使用圧力範囲 (MPa)
０::0.98
最小断面積 (m㎡)
38.5

FM2の仕様・寸法情報

種類

分岐

プラグ（おす）/ソケット（めす）

オス・メス分岐

使用流体

水 / 空気

本体材質

[アルミニウム] アルミ(アルマイト処理)

バルブ構造

片路開閉型

シール材質

[NBR] ニトリルゴム

使用温度範囲(℃)

-20～80

使用圧力範囲(MPa)

０～0.98

最小断面積(m㎡)

38.5

RoHS?

商品情報
型番リスト
詳細情報
カタログ

商品情報

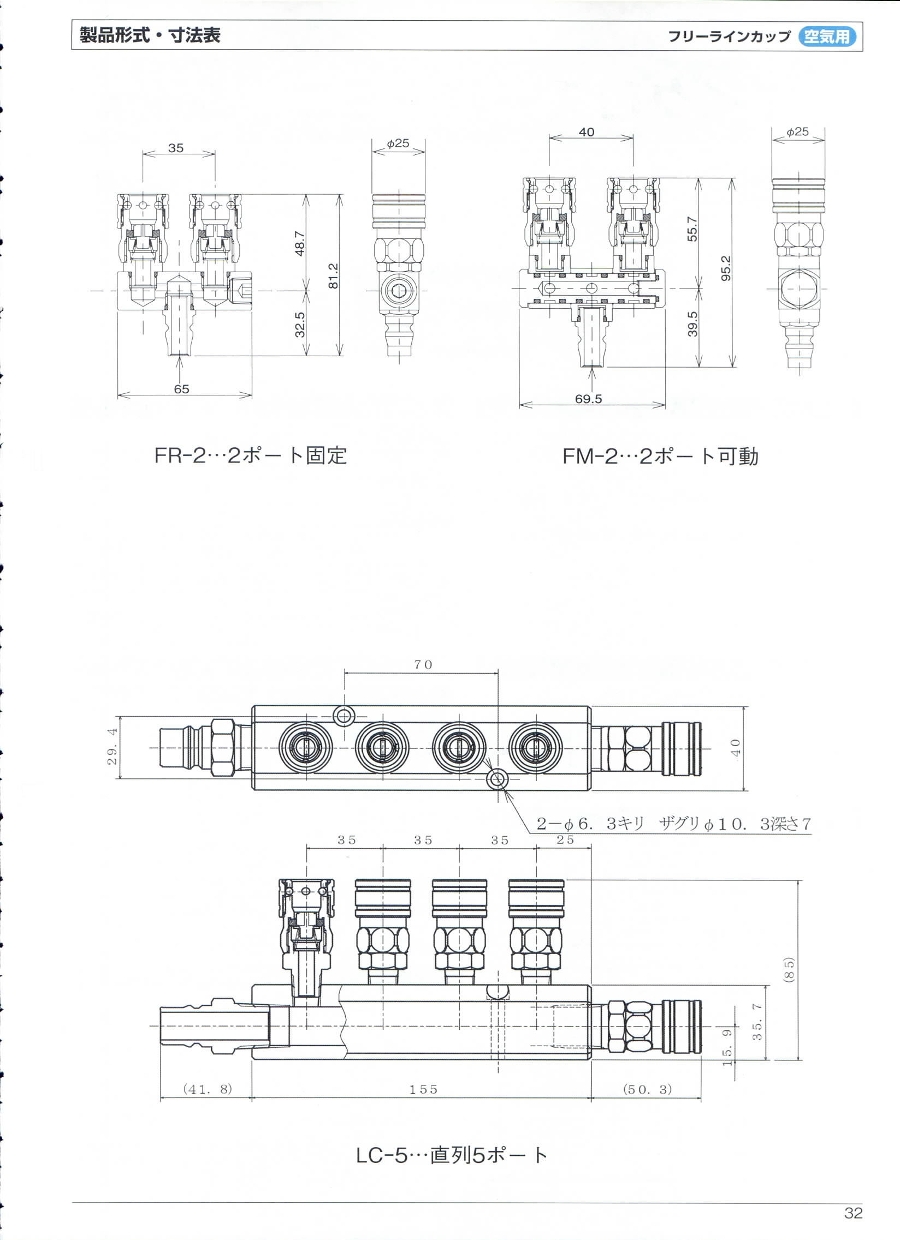

外形図

製品仕様

材質		本体：アルミ（アルマイト処理）
材質		カップリング：鋼鉄（クロムメッキ）
接続	取入口	UNIC型のFS、MS、HSの-02～-04及びUNIC300型のソケット ※LC型はUNIC型のFS・MS・HSの-004～008のソケット
接続	取出口	UNIC型のFP、MP、HPの-01～-04及びUNIC300型のプラグ
最高使用圧力 MPa（kgf/cm²）		0.98（10）
耐圧力 MPa（kgf/cm²）		1.47（15）
シール材質（使用温度）		ニトリルゴム（-20℃～+80℃）

商品特長詳細

最小断面積：38.5mm²

型番リスト

表示件数

型番

FM2

RoHS?	最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

7,989円

( 8,788円 )

16日目

詳細情報

基本情報

基本情報

2ポート型（可動）の分岐配管用カプラです。

【特長】
・液体はソケット側からプラグ側に流します。
・連結後のソケットとプラグのよりもどしが極めて軽快です。
・エアー配管に使用した場合、コンプレッサーの寿命が長く電力の節約にもなります

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

フリーラインカップ FM型の型番FM2のページです。型番FM2に関する仕様情報を記載しております。
