スーパーチューブカップUNIC300型 ソケット
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 締付ナット型（軽量ポリウレタンホース専用）
製品仕様
| 本体材質 | 鋼鉄（クロムメッキ） |
|---|---|
| サイズ | 注） φ5×φ8・φ6.5×φ10・φ8×φ12ホース用 |
| 取付形状 | 袋ナット式（N） |
| 最高使用圧力 MPa（kgf/cm2） | 1.47（15） |
| 耐圧力 MPa（kgf/cm2） | 2.0（20） |
注）上記仕様はカップリングの仕様です。使用するホースの材質、温度、サイズにより最高使用圧力・耐圧力・使用温度範囲が異なります。
| シール材質 | 記号 | 使用温度範囲 |
|---|---|---|
| ニトリルゴム | N | -20℃～+80℃ |

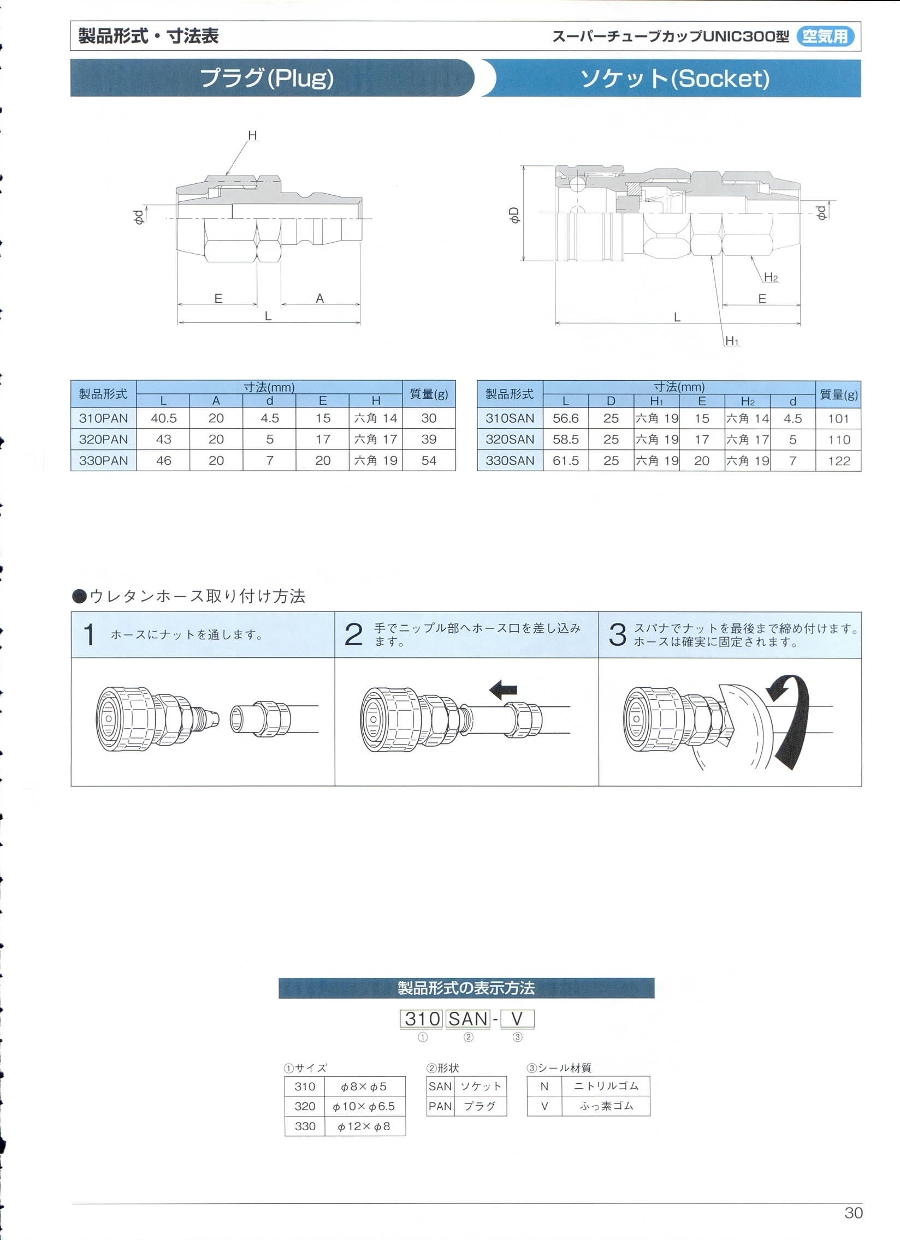

規格表
| 型番 | 寸法（mm） | 質量 （g） | |||||
|---|---|---|---|---|---|---|---|
| L | D | H1 | E | H2 | d | ||
| 310SAN | 56.6 | 25 | 六角19 | 15 | 六角14 | 4.5 | 101 |
| 320SAN | 58.5 | 25 | 六角19 | 17 | 六角17 | 5 | 110 |
| 330SAN | 61.5 | 25 | 六角19 | 20 | 六角19 | 7 | 122 |
使用例
●ウレタンホース取り付け方法
商品特長詳細
| 型番 | 310SAN | 320SAN | 330SAN |
|---|---|---|---|
| 最小断面積（mm2） | 16 | 20 | 38 |
詳細情報
基本情報
ホースバンド不要で、ウレタンホースが簡単に装着できるカプラです。
【特長】
・ホースバンド不要、ウレタンホースが簡単に装着できます。
・ホースバンドの締付ねじが突出していないため、ホース移動中引掛けたりすることがありません。
・ホース接続部が抜けたり、漏れたりしません。
・コンプレッサーの寿命が長く電力の節約にもなります。
・ユニックタイプ（02型03型04型）と接続できます
