ニューマシン

ユニックUNIC型ソケットFS型

カタログ |

通常単価(税別): 598円～9,697円

税込単価: 658円～10,667円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ニューマシン

通常出荷日：2 日目

大流量タイプ（004・006・008）のカプラも取扱いあります。【特長】・液体...

種類
標準
プラグ（おす）/ソケット（めす）
ソケット(メス)
接続部の種類
メネジ
使用流体
水 / 空気
ねじの種類
Rc（管用テーパめねじ）
バルブ構造
片路開閉型
使用圧力範囲 (MPa)
０::1.47

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が24型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

メネジ型

製品仕様

UNIC300型（スーパーチューブカップ）と接続できます。

本体材質	鋼鉄製（クロムメッキ）・真鍮製・SUS304
サイズ	1/8"～1
取付形状	メネジ（F）
最高使用圧力 MPa（kgf/cm²）	1.47（15）
耐圧力 MPa（kgf/cm²）	2.0（20）

シール材質使用温度範囲

材質	記号	使用温度範囲	備考
ニトリルゴム	N	-20℃～+80℃	標準
ふっ素ゴム（大流量タイプを除く）	V	-15℃～+180℃	準標準

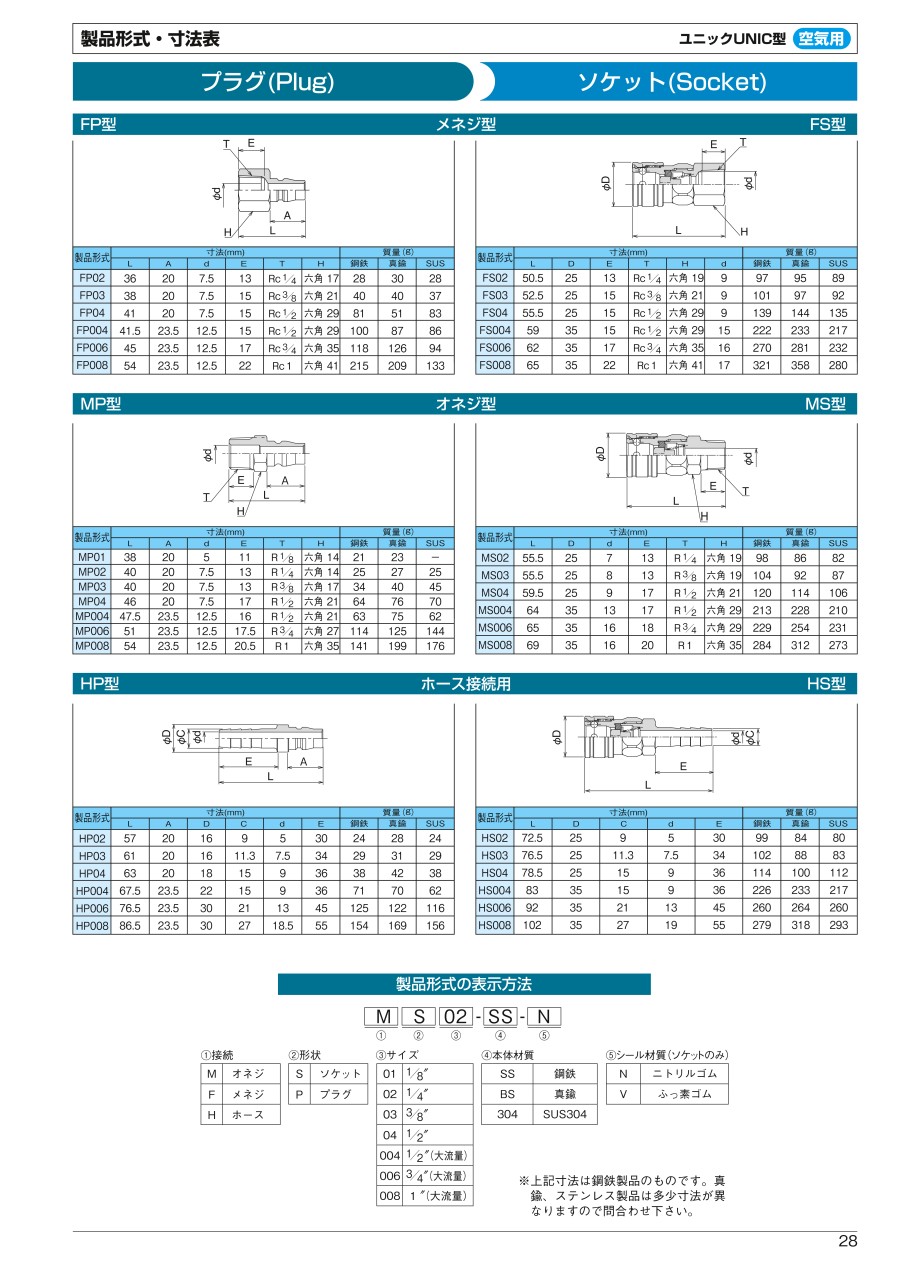

規格表

上記寸法は鋼鉄製品のものです。

選定サポート情報

製品形式の表示方法

（1）接続（2）形状（3）サイズ（4）本体材質（5）シール材質

型番リスト

表示件数

型番

本体材質

ねじの呼び(inch)

シール材質

使用温度範囲

(℃)

最小断面積

(m㎡)

流量タイプ

RoHS?

最小発注数量

[ステンレス] SUS304	1/2	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[銅合金] 真鍮	1/2	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[スチール] 鋼鉄(クロムメッキ)	1/2	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[ステンレス] SUS304	3/4	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[銅合金] 真鍮	3/4	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[スチール] 鋼鉄(クロムメッキ)	3/4	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[ステンレス] SUS304	1	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[銅合金] 真鍮	1	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[スチール] 鋼鉄(クロムメッキ)	1	[NBR] ニトリルゴム	-20～80	130	大流量	10	1個
[ステンレス] SUS304	1/4	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[ステンレス] SUS304	1/4	[フッ素ゴム] フッ素ゴム	-15～180	64	標準	10	1個
[銅合金] 真鍮	1/4	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[銅合金] 真鍮	1/4	[フッ素ゴム] フッ素ゴム	-15～180	64	標準	10	1個
[スチール] 鋼鉄(クロムメッキ)	1/4	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[ステンレス] SUS304	3/8	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[ステンレス] SUS304	3/8	[フッ素ゴム] フッ素ゴム	-15～180	64	標準	10	1個
[銅合金] 真鍮	1/4	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[銅合金] 真鍮	3/8	[フッ素ゴム] フッ素ゴム	-15～180	64	標準	10	1個
[スチール] 鋼鉄(クロムメッキ)	3/8	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[ステンレス] SUS304	1/2	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[ステンレス] SUS304	1/2	[フッ素ゴム] フッ素ゴム	-15～180	64	標準	10	1個
[銅合金] 真鍮	1/2	[NBR] ニトリルゴム	-20～80	64	標準	10	1個
[銅合金] 真鍮	1/2	[フッ素ゴム] フッ素ゴム	-15～180	64	標準	10	1個
[スチール] 鋼鉄(クロムメッキ)	1/2	[NBR] ニトリルゴム	-20～80	64	標準	10	1個

通常単価(税別) (税込単価)	通常出荷日

5,997円 ( 6,597円 )	2日目
3,432円 ( 3,775円 )	2日目
1,797円 ( 1,977円 )	2日目
6,797円 ( 7,477円 )	2日目
2,997円 ( 3,297円 )	2日目
1,997円 ( 2,197円 )	2日目
9,697円 ( 10,667円 )	2日目
4,297円 ( 4,727円 )	2日目
2,141円 ( 2,355円 )	2日目
2,997円 ( 3,297円 )	2日目
3,185円 ( 3,504円 )	5日目
1,728円 ( 1,901円 )	2日目
2,192円 ( 2,411円 )	5日目
598円 ( 658円 )	2日目
2,997円 ( 3,297円 )	2日目
3,185円 ( 3,504円 )	5日目
1,763円 ( 1,939円 )	2日目
2,234円 ( 2,457円 )	5日目
598円 ( 658円 )	2日目
3,499円 ( 3,849円 )	2日目
3,626円 ( 3,989円 )	5日目
1,997円 ( 2,197円 )	2日目
2,467円 ( 2,714円 )	5日目
906円 ( 997円 )	2日目

詳細情報

基本情報

基本情報

大流量タイプ（004・006・008）のカプラも取扱いあります。

【特長】
・液体はソケット側からプラグ側に流します。
・連結後のソケットとプラグのよりもどしが極めて軽快です。
・エアー配管に使用した場合、コンプレッサーの寿命が長く電力の節約にもなります。
・流量のきわめて大きいタイプもございます（004006008タイプ）。
・エアーには鋼鉄製、水には真鍮製及びステンレス製が適しております。
・幅広い用途に対応する材質及びサイズを標準化しております

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
