本体材質	真鍮		SUS304
サイズ	1/8"・1/4" 3/8"	1/2"・3/4" 1"	1/8"・1/4" 3/8"	1/2"・3/4" 1"
サイズ	1/8"・1/4" 3/8"	1/2"・3/4" 1"	1/8"・1/4" 3/8"	1/2"・3/4" 1"
最高使用圧力 MPa（kgf/cm²）	4.9（50）	2.94（30）	7.35（75）	4.41（45）
耐圧力 MPa（kgf/cm²）	7.35（75）	4.41（45）	9.8（100）	6.37（65）

シール材質使用温度範囲

シール材質	記号	使用温度範囲	備考
ニトリルゴム	N	-20℃～+80℃	標準
ふっ素ゴム	V	-15℃～+180℃	標準
エチレンプロピレンゴム	E	-10℃～+150℃	準標準

製品比較情報

サイズ	型番	Cv値
1/8	SPZ150	0.52
1/8	SP150	0.36
1/4	SPZ250	1.46
1/4	SP250	0.58
3/8	SPZ350	2.47
3/8	SP350	1.46
1/2	SPZ450	3.51
1/2	SP450	3.28
3/4	SPZ650	6.13
3/4	SP650	4.23
1	SPZ800	10.07
1	SP800	7.21

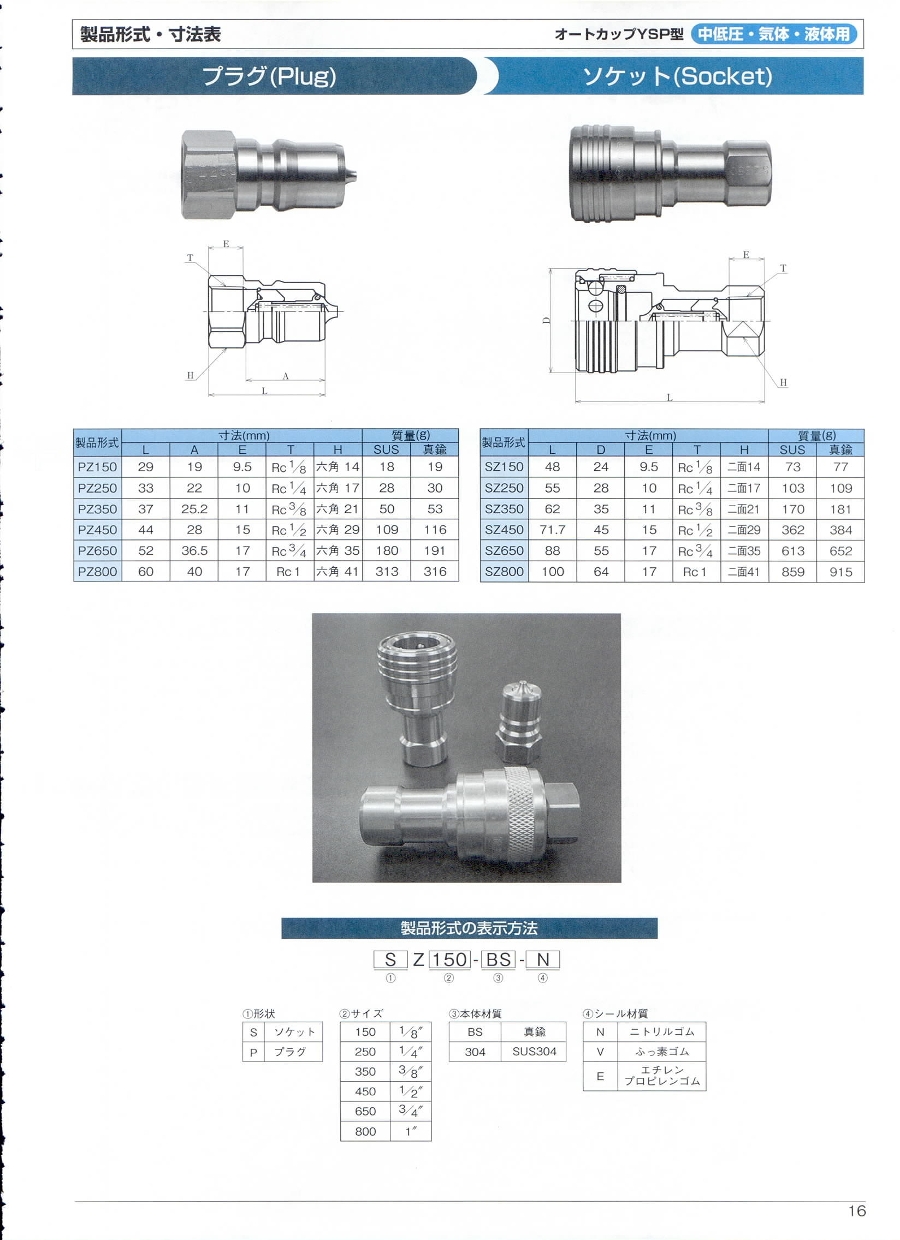

規格表

製品型番	寸法（mm）					質量（g）
製品型番	L	D	E	T	H	SUS	真鍮
SZ150	48	24	9.5	Rc 1/8	二面 14	73	77
SZ250	55	28	10	Rc 1/4	二面 17	103	109
SZ350	62	35	11	Rc 3/8	二面 21	170	181
SZ450	71.7	45	15	Rc 1/2	二面 29	362	384
SZ650	88	55	17	Rc 3/4	二面 35	613	652
SZ800	100	64	17	Rc 1	二面 41	859	915

使用例

流体の通過

流体はソケット側・プラグ側のどちらかでも流せます。

型番リスト

表示件数

型番

本体材質

ねじの呼び(inch)

シール材質

使用温度範囲

(℃)

使用圧力範囲

(MPa)

RoHS?

最小発注数量

[ステンレス] SUS304	1/8	[NBR] ニトリルゴム	-20～80	０～7.35	10	1個
[ステンレス] SUS304	1/8	[フッ素ゴム] フッ素ゴム	-15～180	０～7.35	-	1個
[銅合金] 真鍮	1/8	エチレンプロピレンゴム	-10～150	０～4.9	-	1個
[銅合金] 真鍮	1/8	[NBR] ニトリルゴム	-20～80	０～4.9	-	1個
[銅合金] 真鍮	1/8	[フッ素ゴム] フッ素ゴム	-15～180	０～4.9	10	1個
[ステンレス] SUS304	1/4	エチレンプロピレンゴム	-10～150	０～7.35	10	1個
[ステンレス] SUS304	1/4	[NBR] ニトリルゴム	-20～80	０～7.35	10	1個
[ステンレス] SUS304	1/4	[フッ素ゴム] フッ素ゴム	-15～180	０～7.35	-	1個
[銅合金] 真鍮	1/4	[NBR] ニトリルゴム	-20～80	０～4.9	-	1個
[銅合金] 真鍮	1/4	[フッ素ゴム] フッ素ゴム	-15～180	０～4.9	10	1個
[ステンレス] SUS304	3/8	エチレンプロピレンゴム	-10～150	０～7.35	-	1個
[ステンレス] SUS304	3/8	[NBR] ニトリルゴム	-20～80	０～7.35	10	1個
[ステンレス] SUS304	3/8	[フッ素ゴム] フッ素ゴム	-15～180	０～7.35	-	1個
[銅合金] 真鍮	3/8	エチレンプロピレンゴム	-10～150	０～4.9	10	1個
[銅合金] 真鍮	3/8	[NBR] ニトリルゴム	-20～80	０～4.9	-	1個
[銅合金] 真鍮	3/8	[フッ素ゴム] フッ素ゴム	-15～180	０～4.9	10	1個
[ステンレス] SUS304	1/2	エチレンプロピレンゴム	-10～150	０～4.41	-	1個
[ステンレス] SUS304	1/2	[NBR] ニトリルゴム	-20～80	０～4.41	10	1個
[ステンレス] SUS304	1/2	[フッ素ゴム] フッ素ゴム	-15～180	０～4.41	-	1個
[銅合金] 真鍮	1/2	[NBR] ニトリルゴム	-20～80	０～2.94	-	1個
[銅合金] 真鍮	1/2	[フッ素ゴム] フッ素ゴム	-15～180	０～2.94	10	1個
[ステンレス] SUS304	3/4	[NBR] ニトリルゴム	-20～80	０～4.41	10	1個
[ステンレス] SUS304	3/4	[フッ素ゴム] フッ素ゴム	-15～180	０～4.41	-	1個
[銅合金] 真鍮	3/4	エチレンプロピレンゴム	-10～150	０～2.94	10	1個
[銅合金] 真鍮	3/4	[NBR] ニトリルゴム	-20～80	０～2.94	-	1個
[銅合金] 真鍮	3/4	[フッ素ゴム] フッ素ゴム	-15～180	０～2.94	10	1個
[ステンレス] SUS304	1	[NBR] ニトリルゴム	-20～80	０～4.41	10	1個
[ステンレス] SUS304	1	[フッ素ゴム] フッ素ゴム	-15～180	０～4.41	10	1個
[銅合金] 真鍮	1	[NBR] ニトリルゴム	-20～80	０～2.94	10	1個
[銅合金] 真鍮	1	[フッ素ゴム] フッ素ゴム	-15～180	０～2.94	10	1個

通常単価(税別) (税込単価)	通常出荷日

3,597円 ( 3,957円 )	2日目
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
2,522円 ( 2,774円 )	10日目
1,997円 ( 2,197円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	2日目
3,806円 ( 4,187円 )	在庫品1日目当日出荷可能
3,997円 ( 4,397円 )	2日目
4,297円 ( 4,727円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
2,797円 ( 3,077円 )	2日目
4,500円 ( 4,950円 )	10日目
5,297円 ( 5,827円 )	2日目
5,497円 ( 6,047円 )	在庫品1日目当日出荷可能
3,881円 ( 4,269円 )	10日目
3,997円 ( 4,397円 )	在庫品1日目当日出荷可能
4,497円 ( 4,947円 )	2日目
9,243円 ( 10,167円 )	10日目
10,709円 ( 11,780円 )	在庫品1日目当日出荷可能
11,899円 ( 13,089円 )	在庫品1日目当日出荷可能
7,497円 ( 8,247円 )	在庫品1日目当日出荷可能
7,997円 ( 8,797円 )	2日目
10,900円 ( 11,990円 )	2日目
14,899円 ( 16,389円 )	在庫品1日目当日出荷可能
10,326円 ( 11,359円 )	10日目
12,979円 ( 14,277円 )	在庫品1日目当日出荷可能
13,899円 ( 15,289円 )	2日目
23,899円 ( 26,289円 )	2日目
24,899円 ( 27,389円 )	2日目
14,523円 ( 15,975円 )	2日目
19,899円 ( 21,889円 )	2日目

詳細情報

基本情報

基本情報

中低圧用両路開閉式カップリングのオートカップSPZ型ソケット。
【特長】
・YSP型と互換性をもたせ流量を大幅にアップした、SUS304を採用。
・各種流体に適合したシール材を用意。
【用途】
・空気配管プラント配管産業機械半導体装置理化学機器などに最適。
・半導体関連装置、高気密配管に最適。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

カタログ (見開き版)

商品担当おすすめ

ニューマシン
オートカップSPZ型プラグ
中低圧用両路開閉式カップリングのオートカップSPZ型プラグです。流量を大幅にアップしており、SUS304を採用しています。半導体関連装置、高気密配管に最適です。シール材も用途別に対応可能です。脱着するにはプラグとソケットが対で必要になります。
ミスミ
流体用カプラー　バルブタイプ　ソケット
ご好評いただいているスタンダードタイプの流体用カプラーです。
ミスミ
エア用カプラー　チューブ接続用タイプ　ストレートソケット
ご好評いただいているスタンダードタイプのエア用カプラーです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

オートカップSPZ型ソケットのレビュー

4.3平均満足度：4.33件のレビュー

星5
67%
星4
0%
星3
33%
星2
0%
星1
0%

設備用

満足度：5.02023/01/26

この商品は自社の設備用に購入しました。自社設備に設置されていたものに不具合が生じてしまい、同じものを探したのですが見つけ...もっと読む

0人が参考にしています。

金型部品として使用

満足度：3.02022/09/01

お客様からの指定で本部品を選択させて頂きました。品質的にも問題が無く、次回も購入・使用させて頂きます。

0人が参考にしています。

重油燃料配管継手

満足度：5.02017/09/12

ソケット・プラグを同シリーズにしましたので、当然のことながらカチッと気持ちよく繋がります。

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q日東工器（株）製品と同等で互換性ありますか？

日東工器ーSPAタイプと同等、互換性あり。
