ノンスピルカップN350型 プラグ
- 通常単価(税別)
- 3,588円～9,597円
- 税込単価
- 3,947円～10,557円
通常出荷日：3日目～11日目
【特長】・ノンスピル機構なので空気混入量はきわめて微量です。・ソケットとプラグの接続の際、エアーの混入...
詳細を確認
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

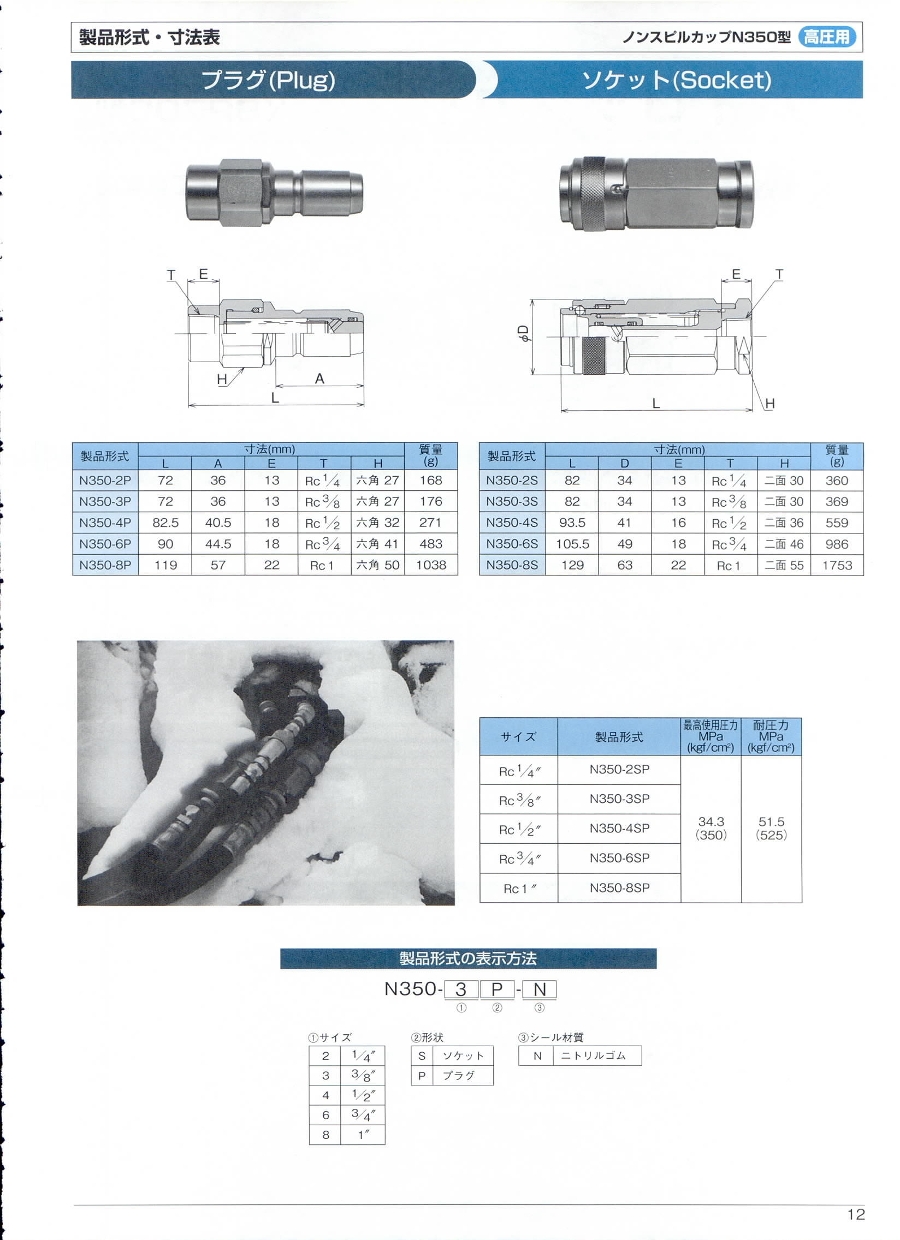

外形図
製品仕様
- 両路開閉型
- 油圧配管用
製品仕様
| 本体材質 | 特殊鋼（無電解ニッケルメッキ） |
|---|---|
| サイズ | 1/4"・3/8"・1/2"・3/4"・1" |
| 最高使用圧力 MPa（kgf/cm2） | 34.3（350） |
| 耐圧力 MPa（kgf/cm2） | 51.5（525） |
| シール材質 | 記号 | 使用温度範囲 |
|---|---|---|
| ニトリルゴム | N | -20℃～+80℃ |
規格表
| 型番 | 寸法（mm） | 質量 （g） | ||||
|---|---|---|---|---|---|---|
| L | A | E | T | H | ||
| N350-2P | 72 | 36 | 13 | Rc 1/4 | 六角27 | 168 |
| N350-3P | 72 | 36 | 13 | Rc 3/8 | 六角27 | 176 |
| N350-4P | 82.5 | 40.5 | 18 | Rc 1/2 | 六角32 | 271 |
| N350-6P | 90 | 44.5 | 18 | Rc 3/4 | 六角41 | 483 |
| N350-8P | 119 | 57 | 22 | Rc 1 | 六角50 | 1,038 |
商品特長詳細
| 型番 | N350-2SP N350-3SP | N350-4SP | N350-6SP | N350-8SP |
|---|---|---|---|---|
| 最小断面積（mm2） | 38 | 73 | 149 | 226 |
詳細情報
基本情報
【特長】
・ノンスピル機構なので空気混入量はきわめて微量です。
・ソケットとプラグの接続の際、エアーの混入は極めて微量です。
・エアー抜きする必要はありません。
・全て自動開閉バルブで安心です。
・接続は押し込むだけのワンタッチ操作で完了です。
・ノンスピル機構の自動開閉バルブを採用しているので、ソケットとプラグを分離する際のエアー混入は極めて微量です。
・ロック機構つきです。
