ノンスピルカップN350型ソケット

カタログ |

通常単価(税別): 6,616円～13,429円

税込単価: 7,278円～14,772円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

ノンスピル機構なので空気混入量はきわめて微量です。【特長】・ソケットとプラグの接続の際、エアーの混入は...

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

よく一緒に見られています

ニューマシン

通常出荷日：在庫品1日目

よく一緒に見られています

ニューマシン

通常出荷日：在庫品1日目

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体材質	特殊鋼（無電解ニッケルメッキ）
サイズ	1/4"・3/8"・1/2"・3/4"・1"
最高使用圧力 MPa（kgf/cm²）	34.3（350）
耐圧力 MPa（kgf/cm²）	51.5（525）

-	材質	記号	使用温度範囲	備考
シール材質使用温度範囲	ニトリルゴム	N	-20℃～+80℃	標準

規格表

型番	寸法（mm）					質量（g）
型番	L	D	E	T	H	質量（g）
N350-2S	82	34	13	Rc1/4	二面30	360
N350-3S	82	34	13	Rc3/8	二面30	369
N350-4S	93.5	41	16	Rc1/2	二面36	559
N350-6S	105.5	49	18	Rc3/4	二面46	986
N350-8S	129	63	22	Rc1	二面55	1,753

商品特長詳細

特長

ノンスピル機構なので空気混入量はきわめて微量です。

ソケットとプラグの接続の際、エアーの混入は極めて微量です。
接続は押し込むだけのワンタッチ操作で完了です。
ノンスピル機構の自動開閉バルブを採用しているので、ソケットとプラグを分離する際のエアー混入は極めて微量です。
ロック機構つきです。

流量-圧力損失特性図

［測定条件］

流体名：作動油
温度：35℃±5℃
動粘度：32×10^-6m²/s
密度：0.87×10³kg/m³

選定サポート情報

注文例

型番リスト

表示件数

型番

ねじの呼び(inch)

最小断面積

(m㎡)

RoHS?

最小発注数量

1/4	38	-	20個
3/8	38	-	1個
1/2	73	-	1個
3/4	149	-	1個
1	226	10	1個

通常単価(税別) (税込単価)	通常出荷日

6,616円 ( 7,278円 )	6日目
6,616円 ( 7,278円 )	在庫品1日目当日出荷可能
7,634円 ( 8,397円 )	6日目
9,995円 ( 10,995円 )	6日目
13,429円 ( 14,772円 )	3日目

詳細情報

基本情報

基本情報

ノンスピル機構なので空気混入量はきわめて微量です。
【特長】
・ソケットとプラグの接続の際、エアーの混入は極めて微量です。
・接続は押し込むだけのワンタッチ操作で完了です。
・ノンスピル機構の自動開閉バルブを採用しているので、ソケットとプラグを分離する際のエアー混入は極めて微量です。
・ロック機構つきです。
【用途】
・34.3MPa（350kgf/cm²）両路開閉型油圧配管用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

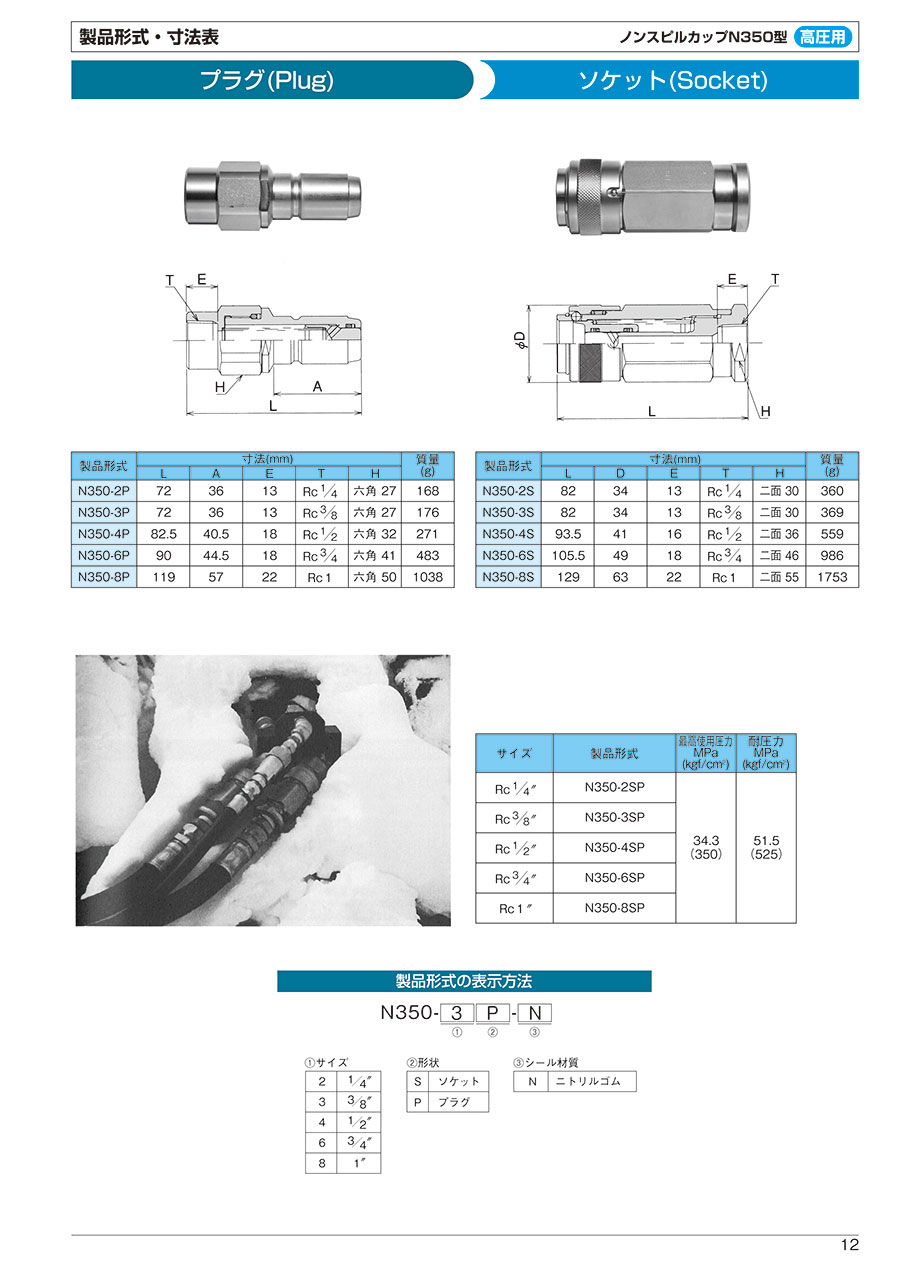

カタログ

カタログ (見開き版)

商品担当おすすめ

ニューマシン
ノンスピルカップN350型プラグ
ソケットとプラグの接続の際、エアーの混入は極めて微量な為、エアー抜きする必要はありません。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
